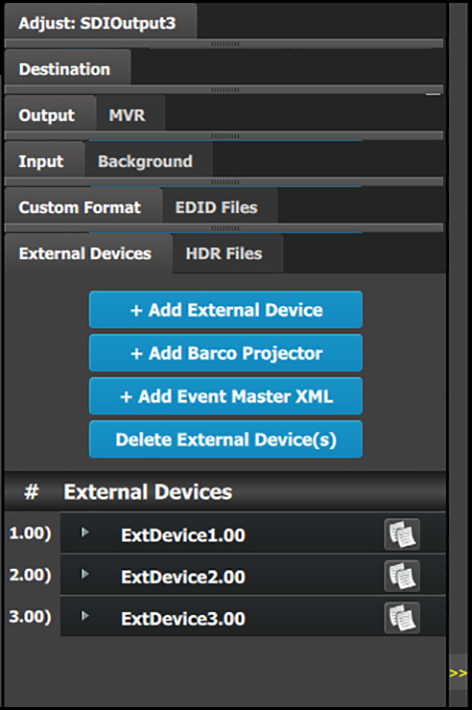

Ce menu contient les éléments suivants :

• Un bouton +Ajouter un périphérique externe pour ajouter manuellement, un par un, jusqu’à 12 périphériques externes.
• Un bouton +Ajouter un projecteur Barco pour ajouter un projecteur Pulse avec quatre commandes par défaut (ouverture/Fermeture de l’obturateur et allumage/extinction de la source lumineuse).
• Un bouton +Ajouter un XML Event Master.
• Un bouton Supprimer un ou plusieurs périphériques externes permet de supprimer les périphériques externes sélectionnés.

• Une liste de tous les périphériques externes ayant été ajoutés à la configuration.

  Le système fournit un numéro de syntaxe à gauche de chaque périphérique externe ajouté. Les noms des périphériques externes peuvent être modifiés, tout comme les noms des entrées, sorties, destinations, etc.

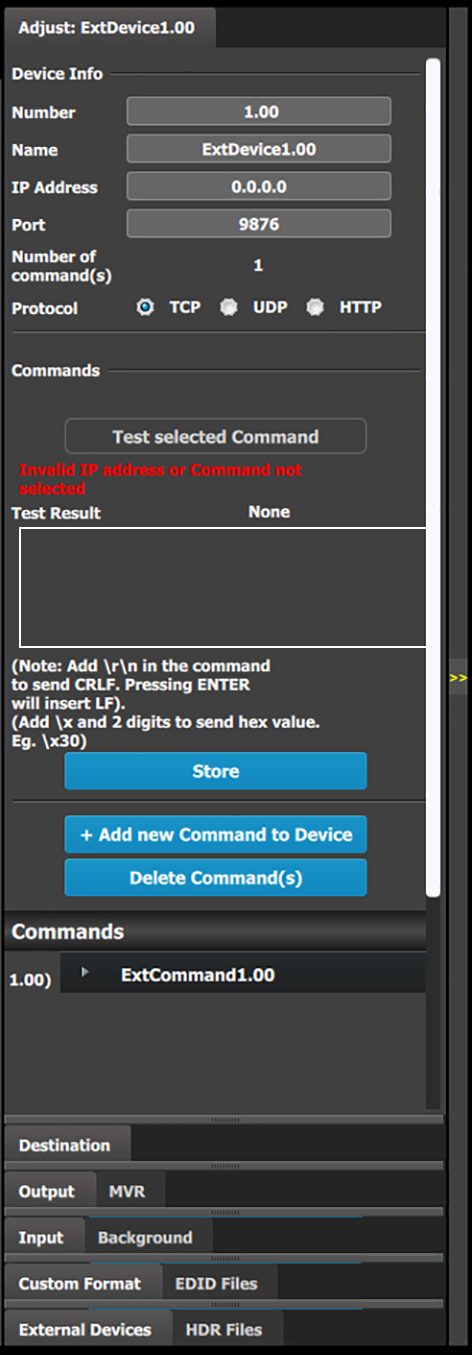

Ce menu contient les éléments suivants :

• Numéro : numéro attribué au périphérique externe.
• Nom : nom du périphérique externe.

• Adresse IP : adresse IP du périphérique externe.

  L’adresse IP doit être saisie manuellement.

• Port : port attribué au périphérique externe.
• Nombre de commandes : nombre de commandes attribuées au périphérique externe.

• Protocole : protocole Internet : TCP (Transmission Control Protocol), UDP (User Datagram Protocol) ou HTTP (HyperText Transfer Protocol). Si HTTP est sélectionné, le système affiche deux autres boutons : Get (Obtenir) et Post (Envoyer).

  Indiquez l’URL pour HTTP Get ou Post dans le champ d’édition situé sous les boutons de protocole.

• Tester la commande sélectionnée : bouton qui teste les communications réseau entre l’EMP et le périphérique externe.

  Tant qu’une commande n’est pas sélectionnée, le système affiche le message suivant : « Adresse IP non valide ou commande non sélectionnée ».

• Résultat du test : le résultat du test est le suivant :

  • Échec : avant que la commande ne soit testée et si la commande échoue au test.
  • En cours : pendant que la commande est testée.
  • Réussite : si la communication réseau est réussie. En cas de réussite, la commande aura déclenché l’exécution de l’action demandée par le périphérique externe.
• Mémoriser : enregistre la commande testée sur le périphérique externe sélectionné.
• +Ajouter une nouvelle commande au périphérique : bouton qui ajoute des commandes au périphérique externe.
• Supprimer une ou plusieurs commandes : bouton qui supprime les commandes sélectionnées du périphérique externe.
• Commandes : liste de commandes attribuées à un périphérique externe.

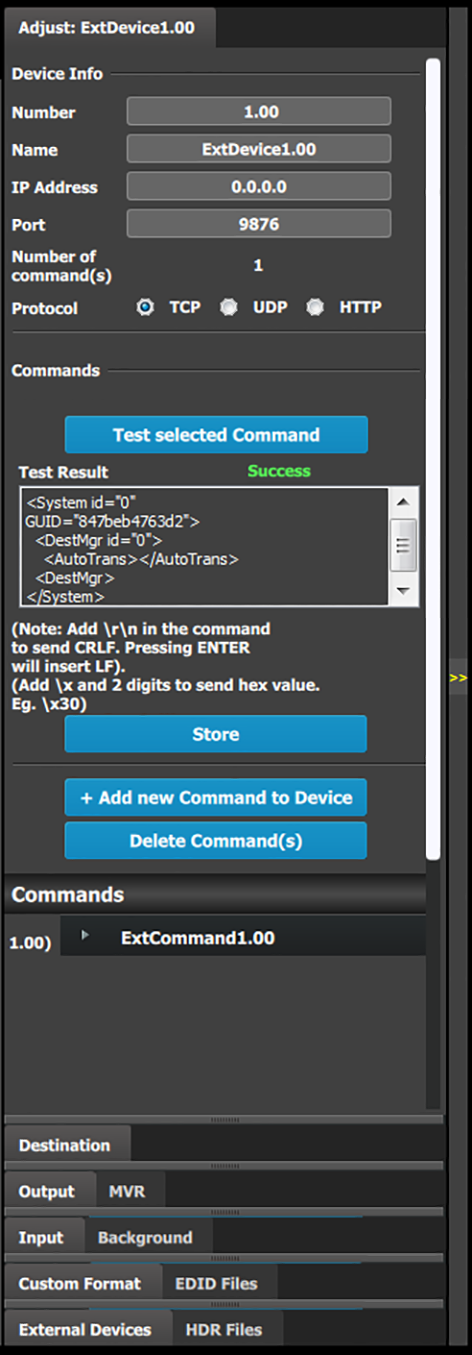

Dans l’onglet Réglage des périphériques externes, l’utilisateur peut ajouter, tester et enregistrer des commandes pour des périphériques externes.

1. Cliquez sur le bouton +Ajouter une nouvelle commande au périphérique pour ajouter une commande au périphérique externe sélectionné.

2. Saisissez la commande dans la fenêtre de commande.

   L’utilisateur peut taper ou coller une commande copiée dans la fenêtre vide.

3. Cliquez sur le bouton Tester la commande sélectionnée.

   Le Résultat du test est le suivant :

   • Échec : avant que la commande ne soit testée et si la commande échoue au test.
   • En cours : pendant que la commande est testée.
   • Réussite : si la communication réseau réussit le test.
4. Corrigez la commande si elle échoue au test.

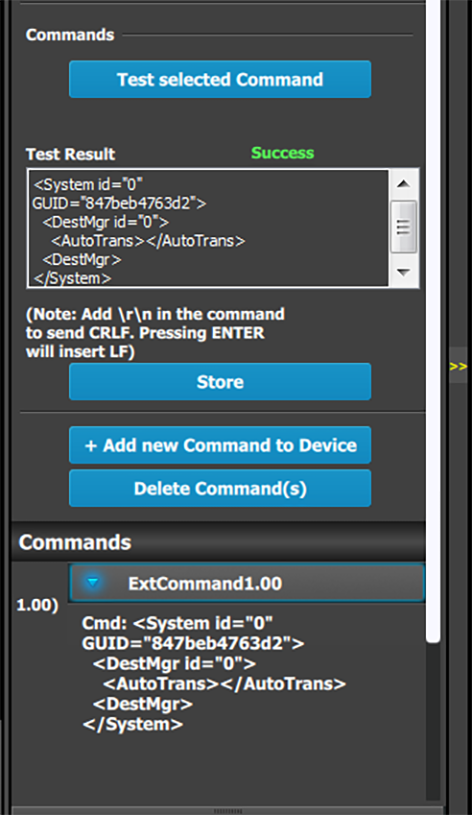

5. Une fois que la commande a réussi le test, cliquez sur le bouton Mémoriser pour enregistrer la commande sur le périphérique externe sélectionné.

Une fois qu’une commande a été ajoutée, testée et enregistrée, le texte de la commande apparaît sous la commande dans la liste des commandes.
