Conditions préalables

La version 4.2 ou supérieure de l’Event Master Toolset doit être installée sur l’ordinateur hôte préalablement à la connexion de l’EC-30.

Remarque : Vérifiez que l’ordinateur hôte est équipé de la dernière version logicielle disponible sur le site Web de Barco (URL : https://www.barco.com/). Reportez-vous aux chapitres “Téléchargement du logiciel Event Master Toolset” et “Installation du logiciel” pour plus d’informations sur le téléchargement du logiciel et son installation sur l’ordinateur hôte.

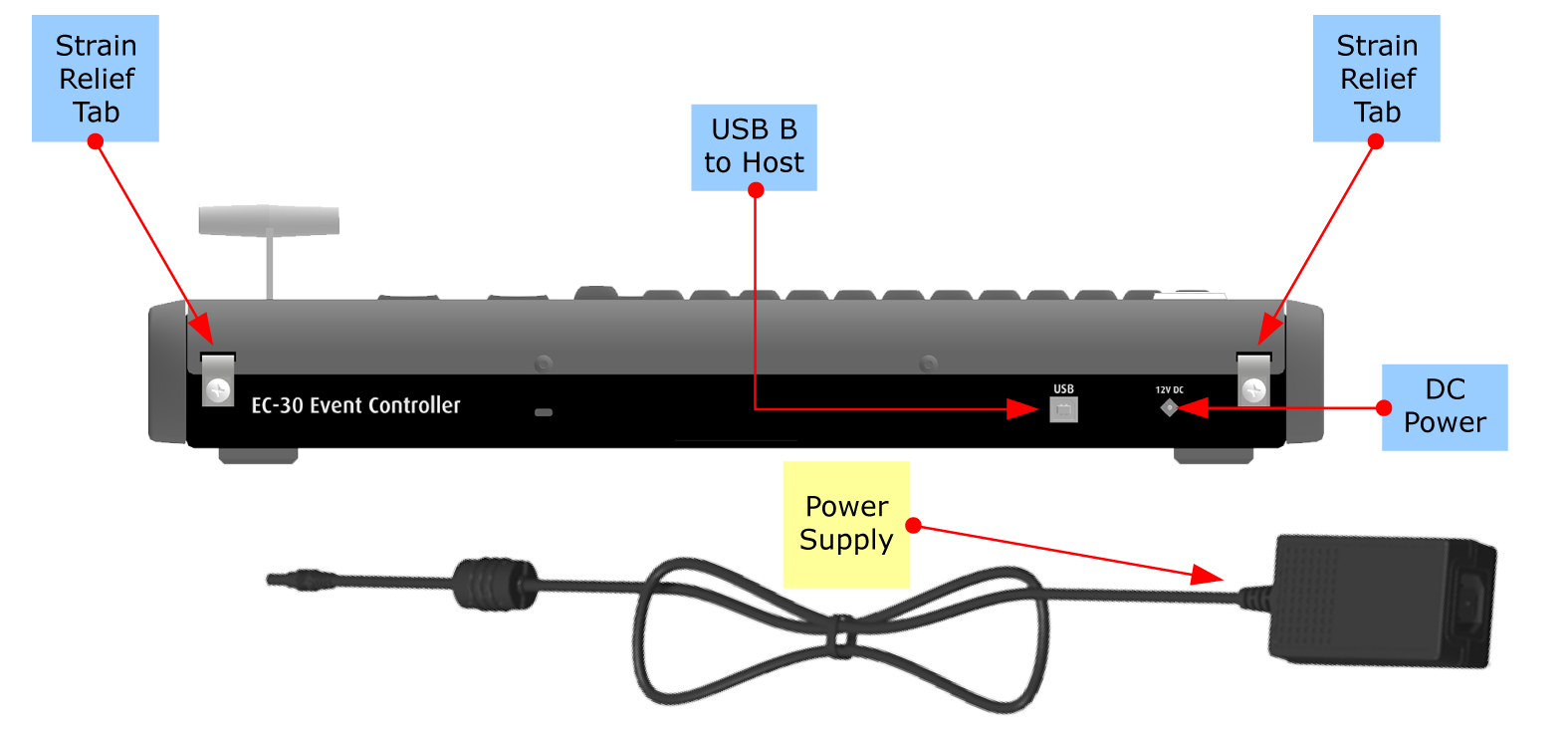

Schéma de connexion

Description

1. Connectez l’ordinateur hôte au connecteur USB B de l’EC-30. Les câbles nécessaires sont fournis dans un nouveau système. Si les câbles d’origine sont manquants, il suffit d’utiliser du câblage informatique standard pour effectuer ces connexions.

2. Branchez l’alimentation CA au bloc d’alimentation électrique et branchez le bloc d’alimentation à la prise d’alimentation CC située sur le panneau arrière de l’appareil.

   L’action de faire passer le câble d’alimentation par l’une des languettes de décharge de traction situées à l’arrière de l’appareil peut empêcher le câble de sortir de la prise d’alimentation CC. Desserrez la vis d’une languette de décharge ; faites passer le câble d’alimentation à travers la languette ; resserrez la vis.

   Vous pouvez utiliser de la longueur de câble supplémentaire, si nécessaire, en faisant passer le câble par les deux languettes.

3. Mettez sous tension le panneau de contrôle EC-30, l’ordinateur hôte et les périphériques.

Remarque : Lors de l’installation de l’Event Master Toolset, il vous est demandé d’ajouter un pilote ; assurez-vous de répondre Oui à cette question afin d’utiliser l’EC-30 avec votre ordinateur hôte. Si le pilote n’est pas installé, l’EC-30 ne fonctionnera pas.
