Pièces concernées

Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer les équerres de rack arrière

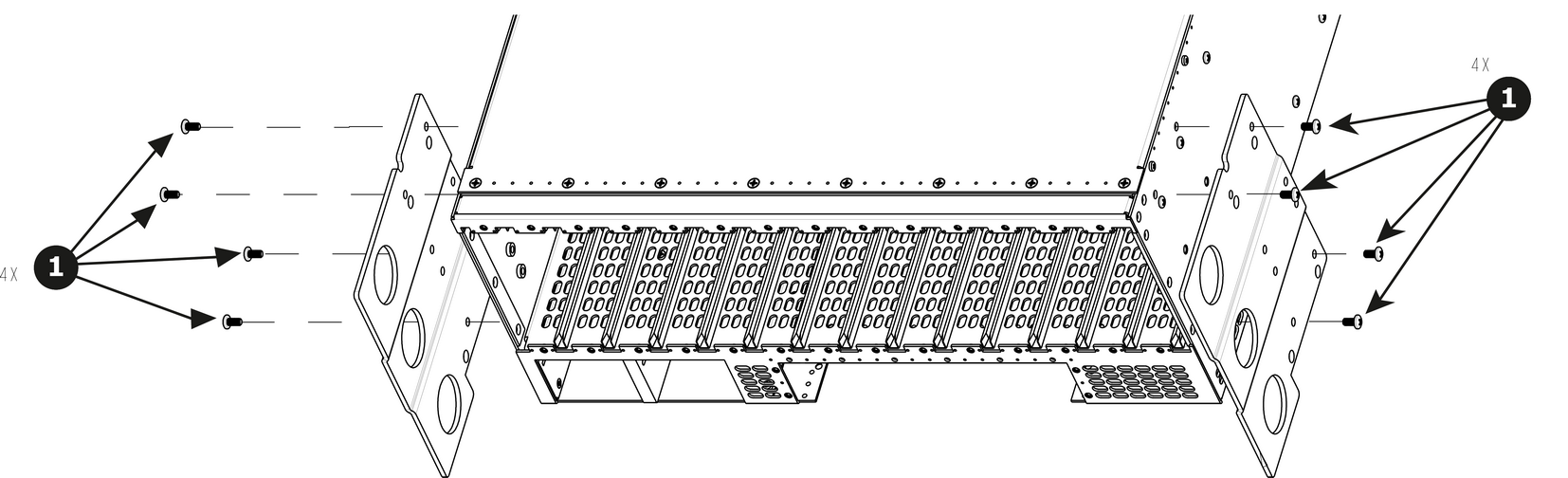

1. Retirez les huit vis à tête cylindrique bombée (8-32x.31), quatre de chaque côté, pour détacher de l’appareil les équerres de rack arrière et les protections de connecteur.



   Remarque : Si les équerres de rack arrière ont été retirées, ne réinstallez pas les vis 8-32x.31. Si les équerres de rack ne sont pas en place, les vis risquent d’endommager la carte de la Multi-visionneuse.


   Remarque : Il n’est pas nécessaire de retirer les équerres de rack arrière pour accéder à d’autres parties de l’appareil.



Comment installer les équerres de rack arrière

Pour installer les équerres de rack arrière, suivez la même procédure dans l’ordre inverse.

Remarque : Lors de l’expédition d’un E2 dans une caisse fournie par Barco, veillez à ce que les protections des connecteurs arrière soient installées afin d’éviter tout dommage.
