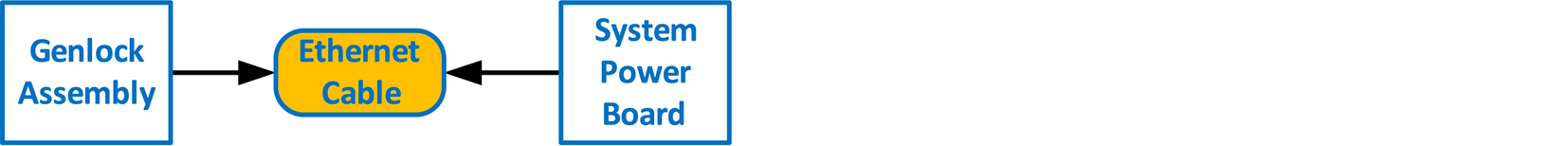

Remarque : Le câble Ethernet relie la carte Genlock à la carte d’alimentation du système. Cette procédure explique comment retirer le câble des deux côtés.

Pièces concernées

Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer le câble Ethernet

1. Suivez les étapes détaillées dans d’autres procédures pour retirer le câble Ethernet de l’ensemble Genlock.
2. Retournez l’appareil et suivez les étapes détaillées dans d’autres procédures pour retirer le panneau inférieur et le module CPU de la carte d’alimentation du système.
3. Retirez les câbles USB, VFD, 3RU et 1RU qui sont connectés à la carte d’alimentation du système.
4. Retirez les vis qui fixent la carte d’alimentation système aux espaceurs.
5. Soulevez la carte d’alimentation du système des espaceurs et retournez-la, mais ne l’étendez pas trop.

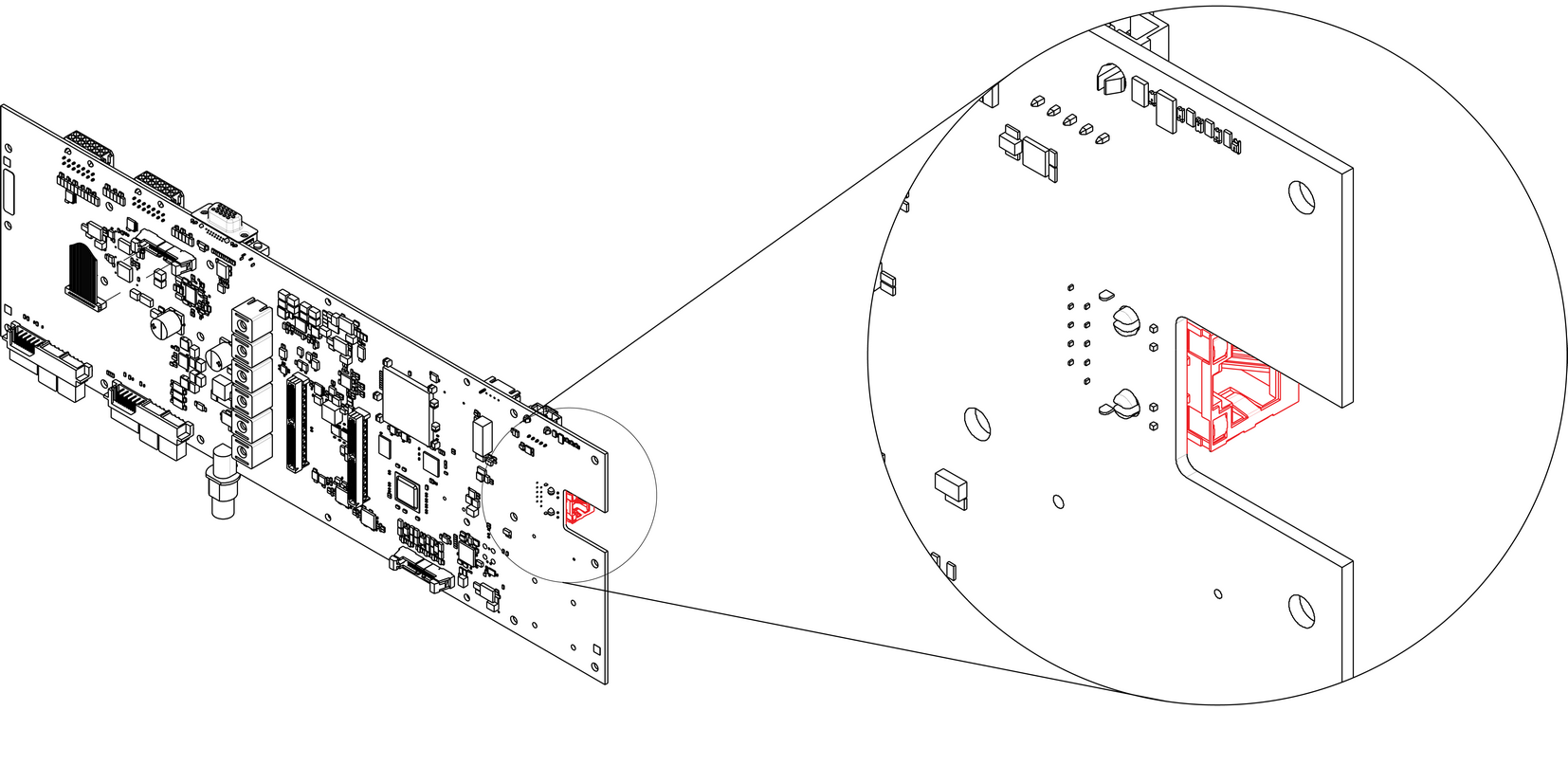

6. Localisez le connecteur Ethernet et poussez le clip de verrouillage du câble Ethernet pour le dégager de la prise.





   Remarque : Seule la carte de système Gen 1 est représentée, mais cette connexion est la même sur la carte de système Gen 2.
7. Retirez soigneusement le câble de l’appareil.

Comment installer le câble Ethernet

Pour installer le câble Ethernet, suivez la même procédure dans l’ordre inverse.
