15.28 Module CPU

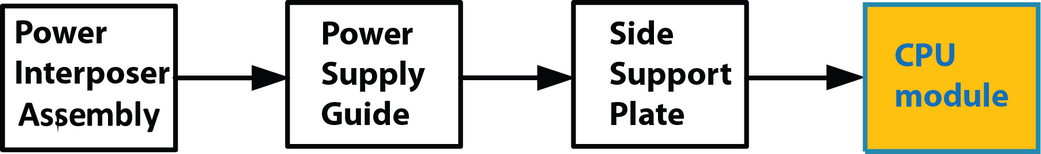

Organigramme
Image 15–69

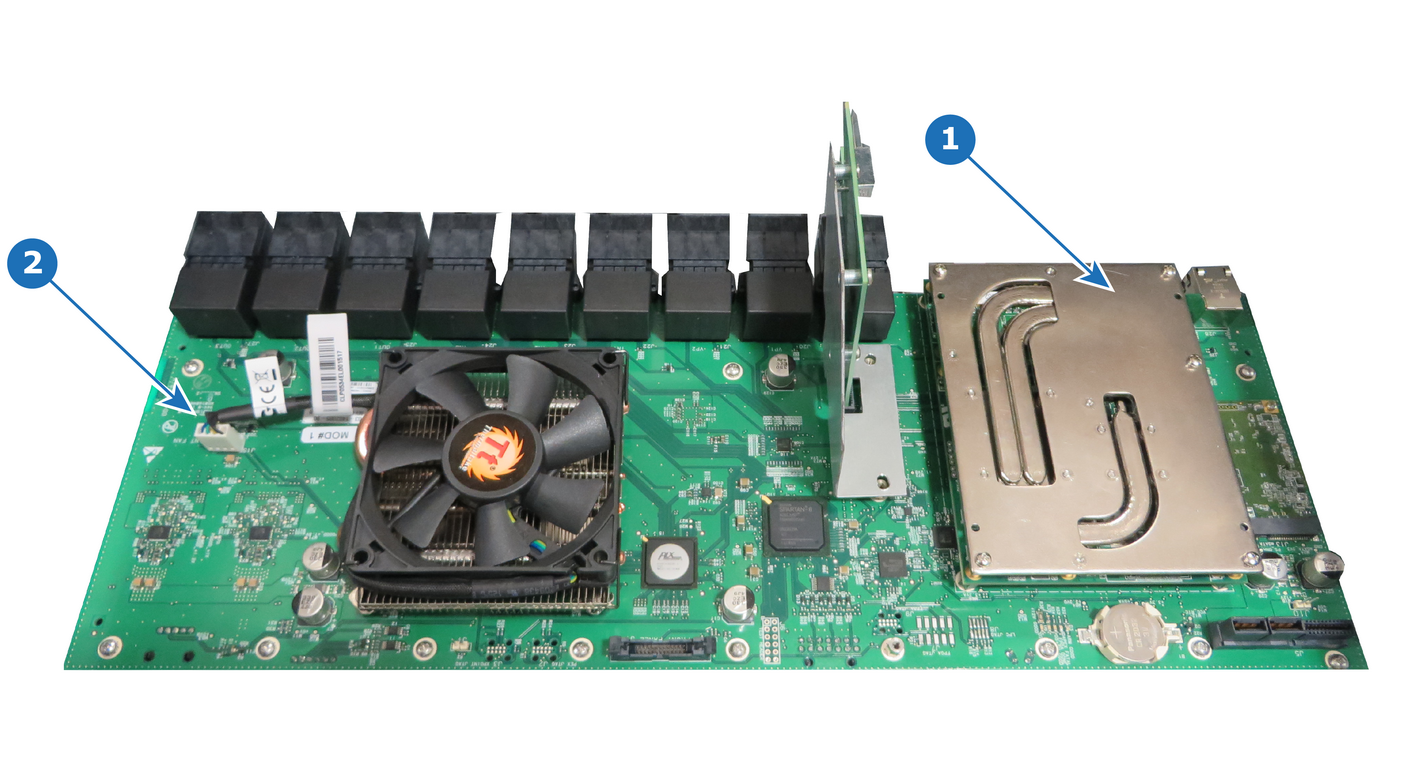

Présentation
Image 15–70
1
Module CPU
2
Carte mère
Pièces concernées
Module CPU
Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer le module CPU

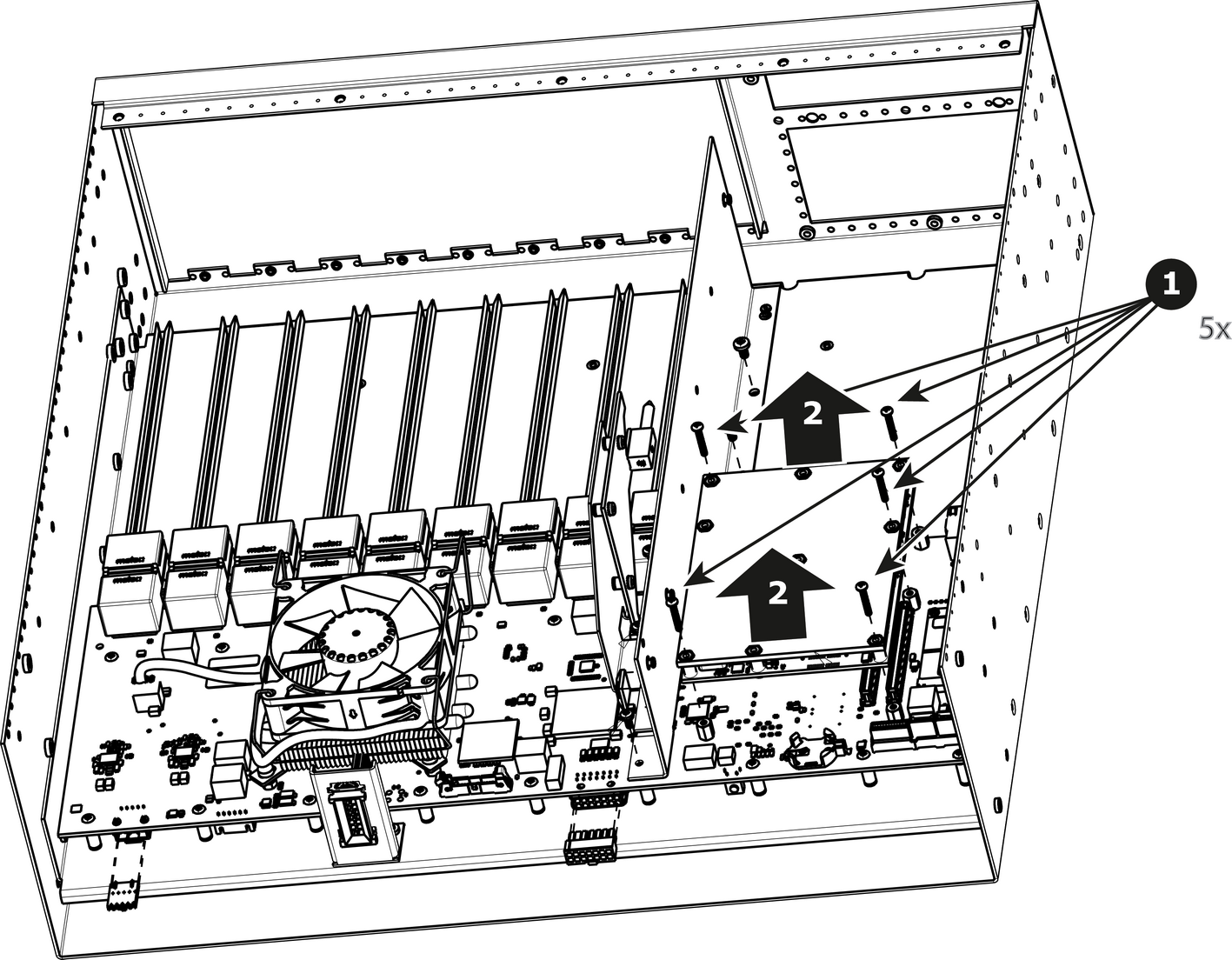

  1. Retirez les cinq vis qui fixent le module CPU à la carte de système.

  2. Retirez avec précaution le module CPU en le soulevant.

    Image 15–71
Comment installer le module CPU

Pour installer le module CPU, suivez la même procédure dans l’ordre inverse.

Remarque : Installez le module CPU en le faisant basculer de gauche à droite tout en exerçant une pression sur les connecteurs.
