14.23 Ensemble Genlock

Organigramme
Image 14–71
Présentation

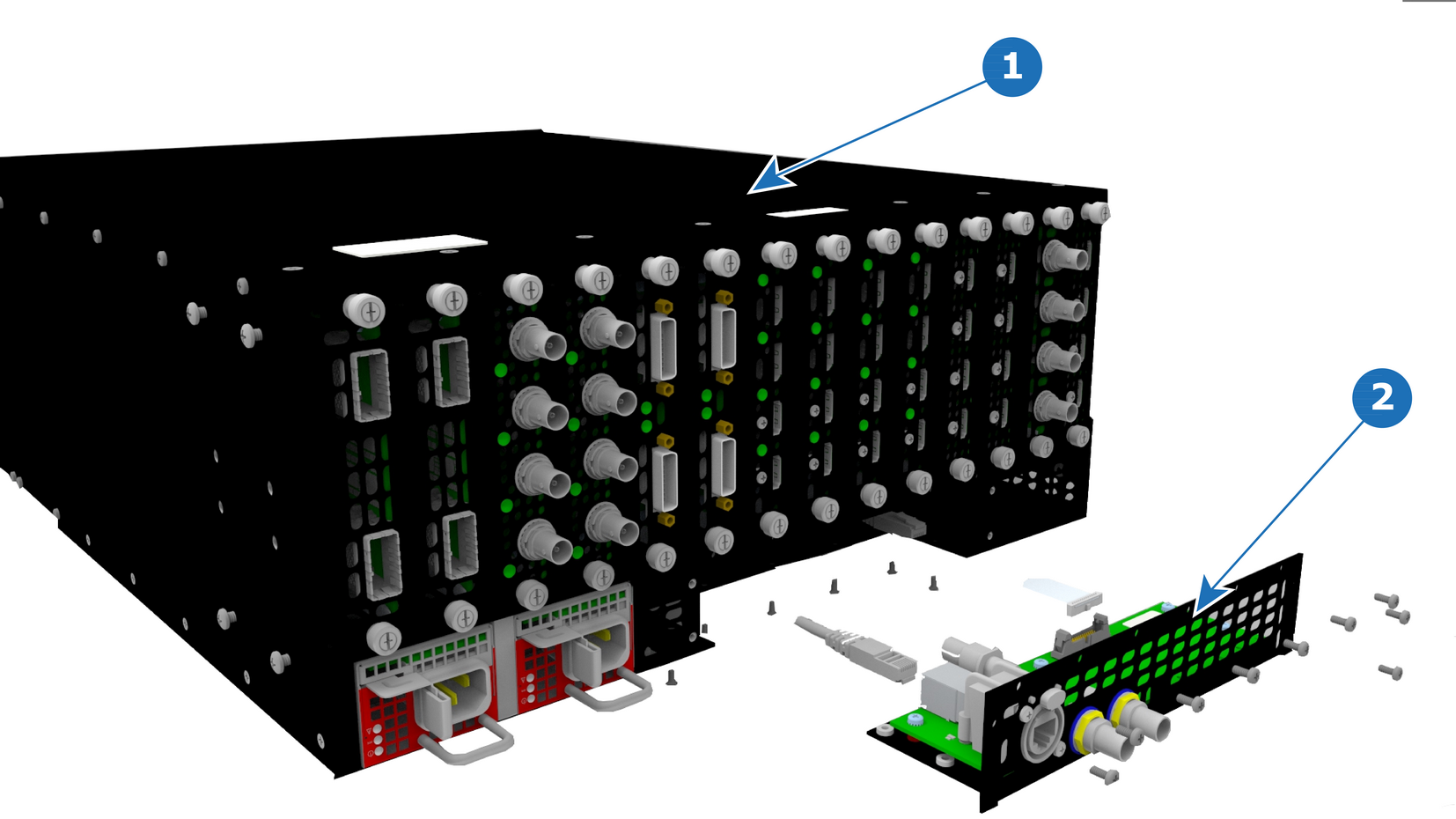

Image 14–72 Ensemble Genlock E2 Gen 1
1
Châssis
2
Ensemble Genlock

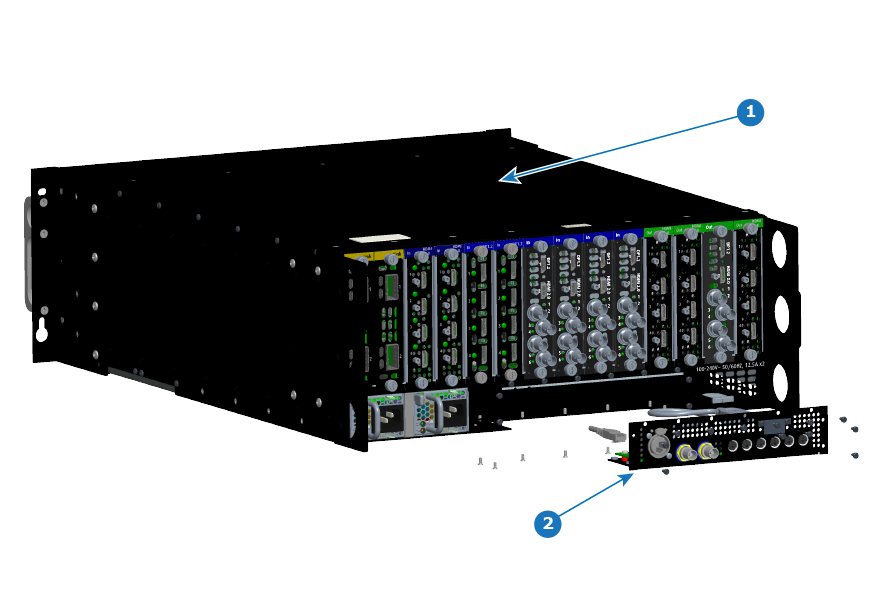

Image 14–73 Ensemble Genlock E2 Gen 2
1
Châssis
2
Ensemble Genlock
Pièces concernées
Ensemble Genlock
Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer l’ensemble Genlock
  1. Retirez les sept vis à tête plate (4-40 X .25) qui fixent l’ensemble Genlock à l’arrière du châssis.

  2. Retirez les dix vis à tête cylindrique bombée (4-40 X .25) qui fixent l’ensemble Genlock à l’arrière du châssis.

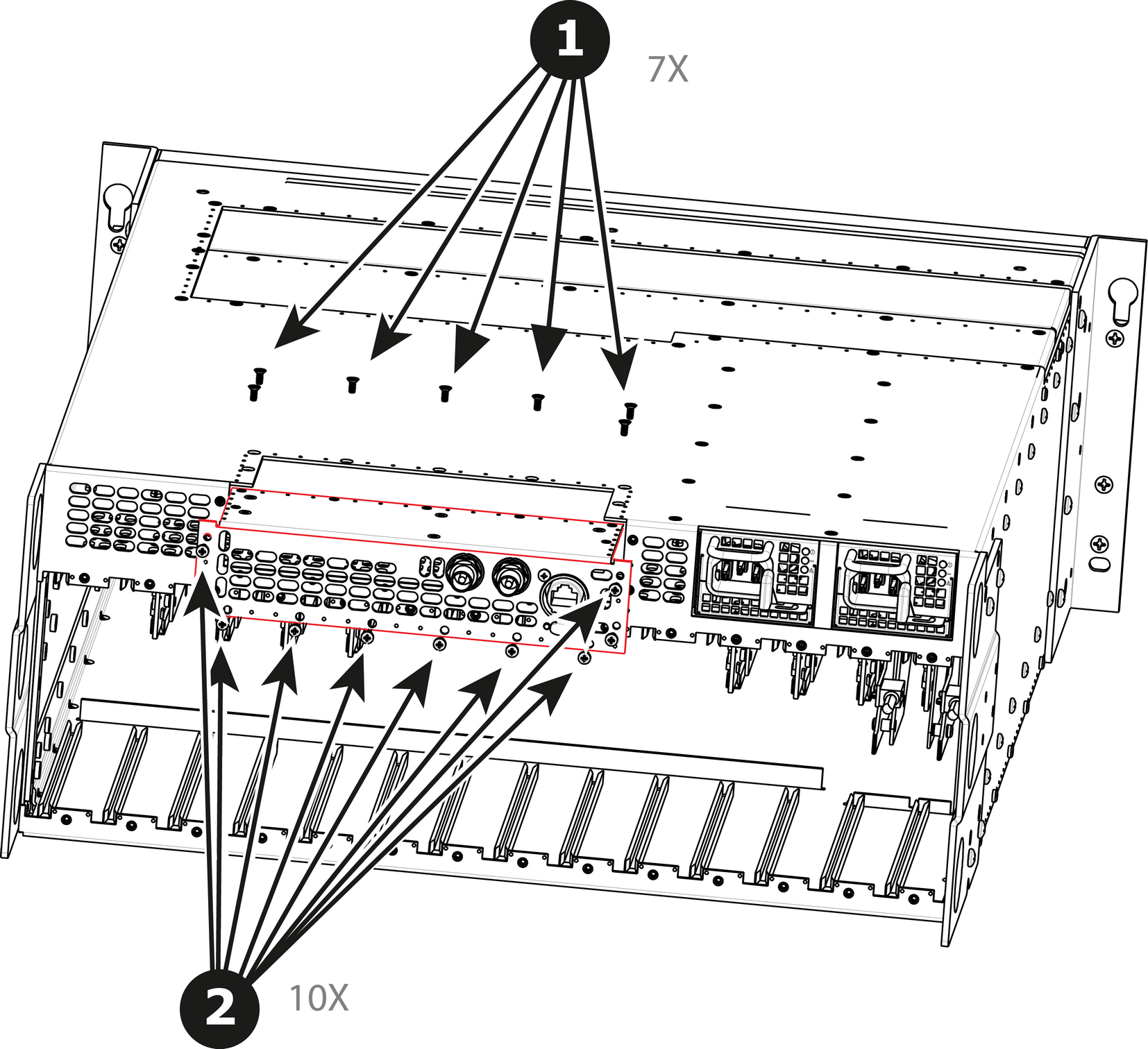

    Image 14–74 E2 Gen 1 – Retrait de l’ensemble Genlock
    1
    Vis à tête plate 4-40 X .25 (x7)
    2
    Vis à tête cylindrique bombée 4-40 X .25 (x10)

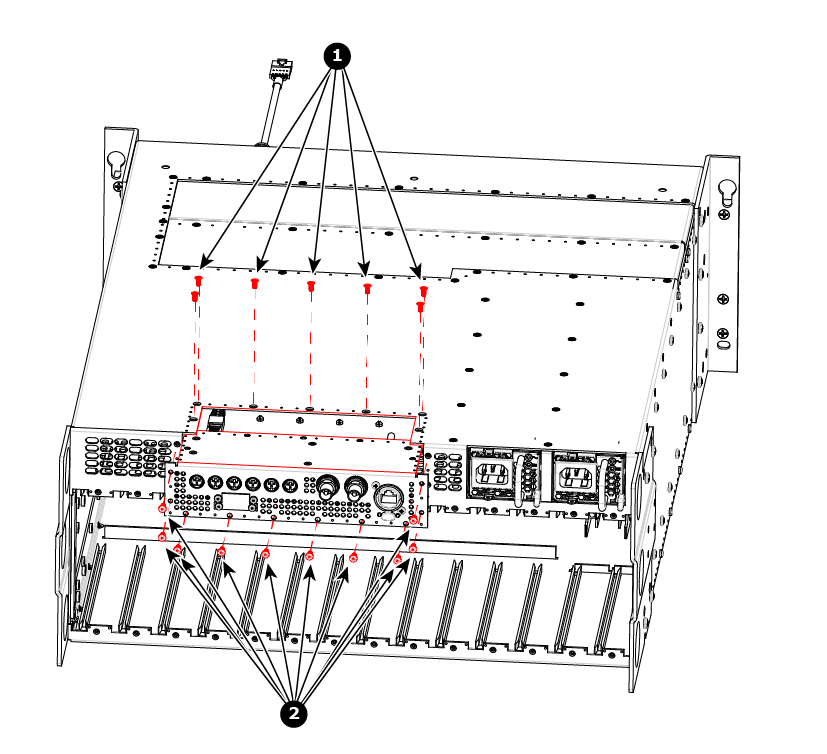

    Image 14–75 E2 Gen 2 – Retrait de l’ensemble Genlock
    1
    Vis à tête plate 4-40 X .25 (x7)
    2
    Vis à tête cylindrique bombée 4-40 X .25 (x10)

  3. Retirez doucement l’ensemble Genlock de l’appareil. Ne tirez pas l’ensemble trop loin vers l’arrière car deux câbles y sont encore attachés.

    Remarque : À ce stade, deux câbles relient encore l’ensemble Genlock à l’appareil.

  4. Détachez la limande du VFD du connecteur et soulevez-la pour la retirer de la carte Genlock.

    Remarque : Ce câble relie la carte Genlock à la carte d’alimentation du système.

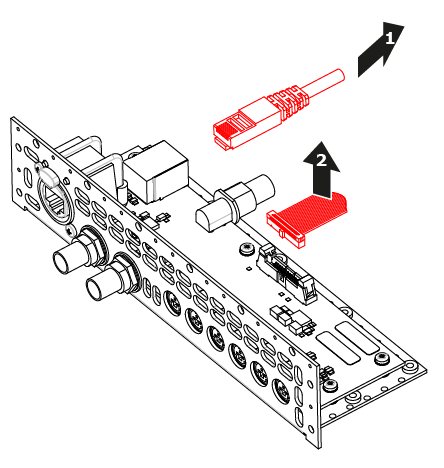

    Image 14–76 E2 Gen 1 – Câbles de l’ensemble Genlock
    1
    Câble Ethernet
    2
    Limande du VFD

  5. Détachez le câble Ethernet du connecteur et tirez-le vers l’arrière pour le retirer de la carte Genlock.

    Remarque : Ce câble relie la carte Genlock à la carte d’alimentation du système.

  6. (E2 Gen 2 uniquement) Retirez les vis du câble DisplayPort, puis retirez le câble DisplayPort.

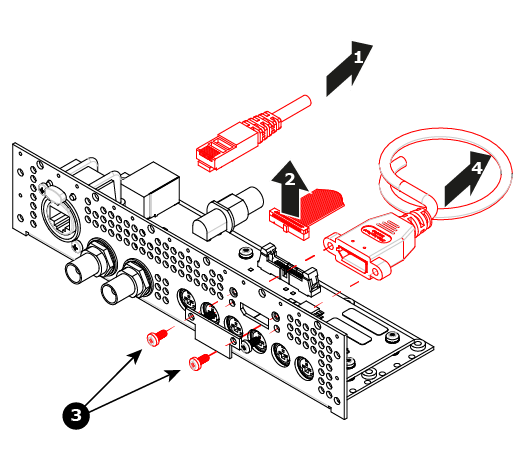

    Image 14–77 E2 Gen 2 – Câbles de l’ensemble Genlock
    1
    Câble Ethernet
    2
    Limande du VFD
    3
    Vis du câble DisplayPort
    4
    Câble DisplayPort
Comment installer l’ensemble Genlock

Pour installer l’ensemble Genlock, suivez la même procédure dans l’ordre inverse.
