14.33 Équerres de rack avant

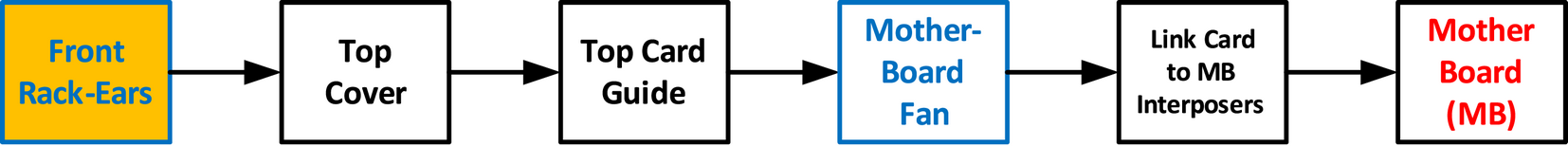

Organigramme
Image 14–107
Pièces concernées
Kit d’équerres de rack
Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer les équerres de rack latérales

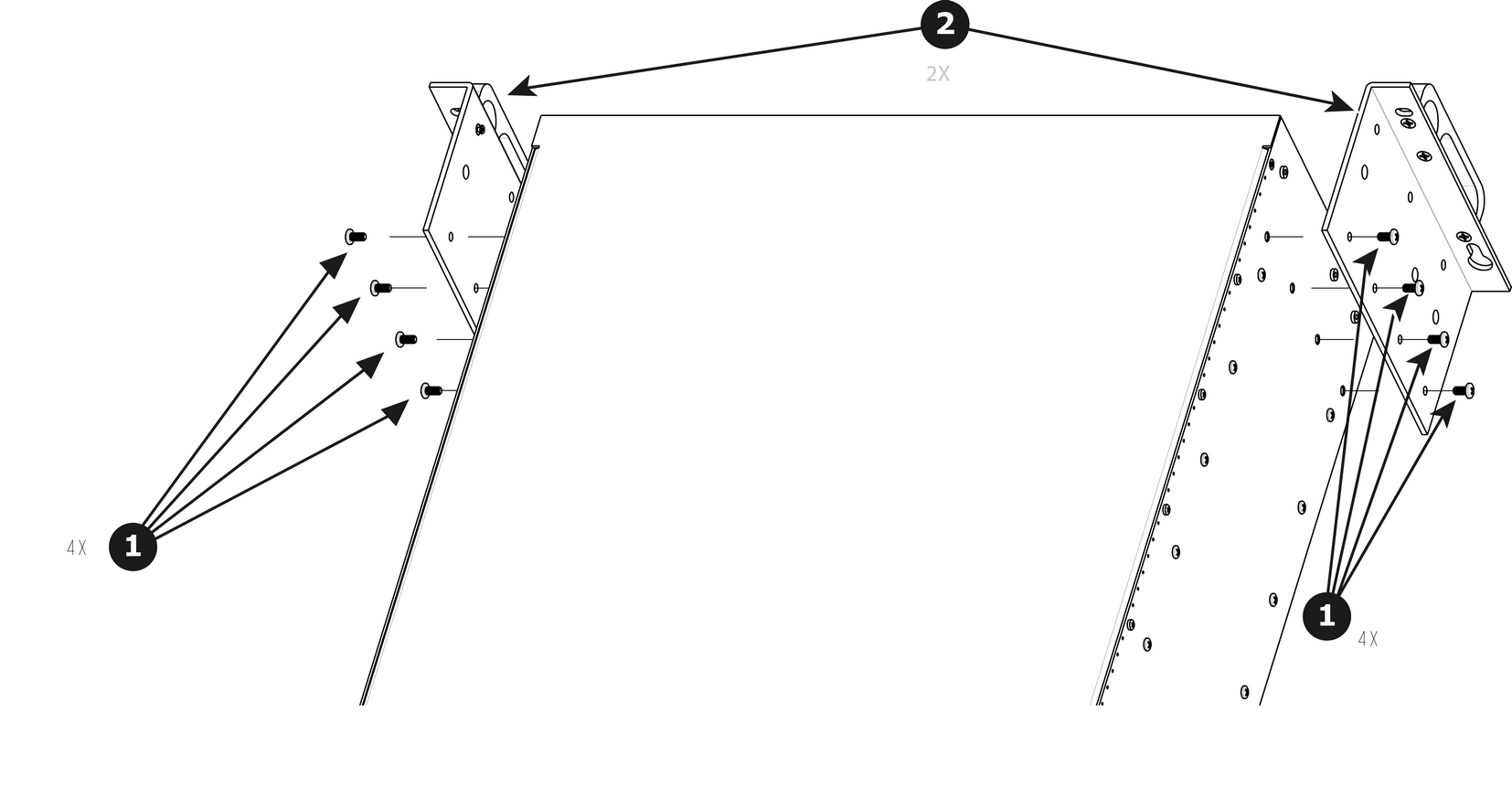

  1. Desserrez et retirez les huit vis à tête cylindrique bombée (quatre de chaque côté) qui fixent les supports aux côtés du châssis.

    Image 14–108
  2. Retirez les supports de montage en rack du châssis.
Comment installer les équerres de rack latérales

Pour installer les équerres de rack latérales, suivez la même procédure dans l’ordre inverse.
