15.23 Ventilateur de la carte mère

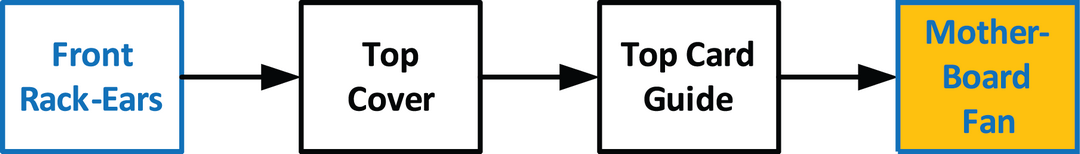

Organigramme
Image 15–51
Présentation

L’Image 15–52 représente la carte mère du CPU S3 COMEXPRESS avec ventilateur. L’Image 15–53 représente la carte mère du CPU S3 Q7 avec ventilateur.

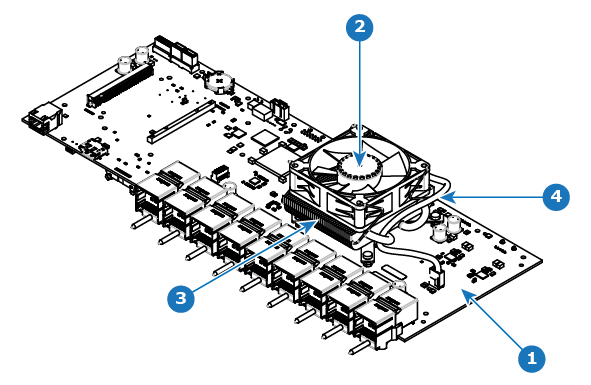

Image 15–52 Carte mère du CPU S3 COMEXPRESS avec ventilateur
1
Carte mère
2
Ventilateur
3
Dissipateur thermique
4
Câble d’alimentation du ventilateur

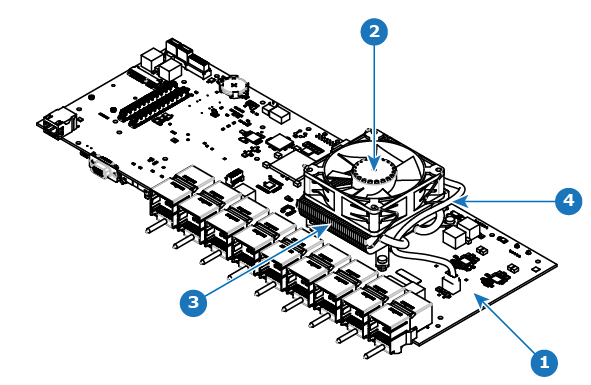

Image 15–53 Carte mère du CPU S3 Q7 avec ventilateur
1
Carte mère
2
Ventilateur
3
Dissipateur thermique
4
Câble d’alimentation du ventilateur
Pièces concernées
Kit dissipateur thermique et ventilateur de carte mère
Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer le ventilateur de carte mère

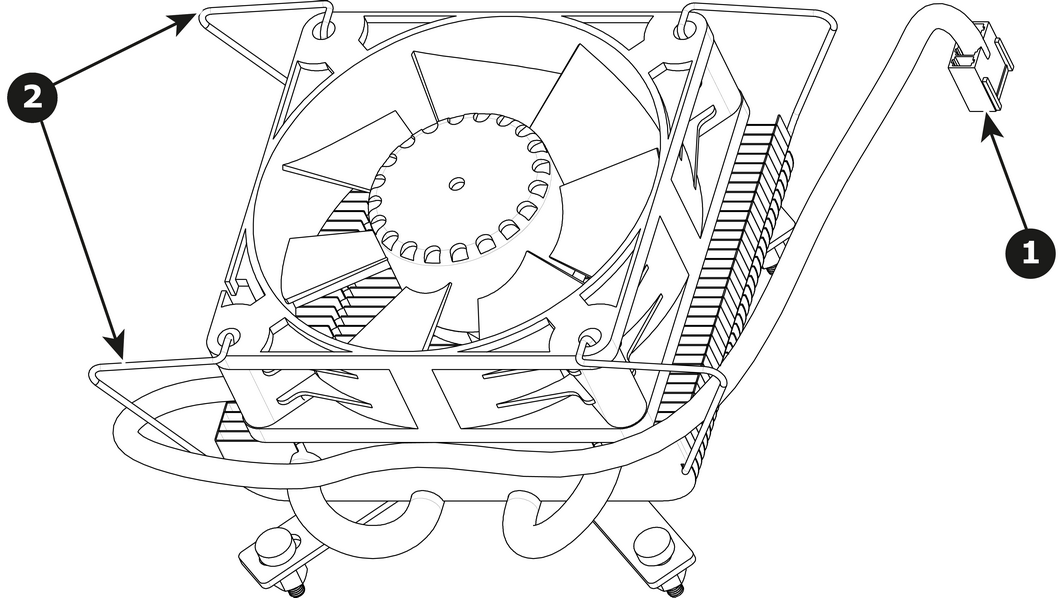

  1. Retirez le câble qui alimente le ventilateur de dissipateur thermique.

  2. Soulevez les deux poignées pour dégager le ventilateur de dissipateur thermique.

    Image 15–54
  3. Soulevez le ventilateur pour le retirer du dissipateur thermique.
Comment installer le ventilateur de carte mère
  1. Retirez le ventilateur du kit de rechange dissipateur thermique/ventilateur.
  2. À l’aide des clips, installez le ventilateur sur le dessus du dissipateur thermique se trouvant sur la carte mère.
  3. Connectez le câble d’alimentation du ventilateur au connecteur barrette xxx situé sur la carte mère.
Remarque : Ne tenez pas compte du dissipateur thermique du kit de remplacement.
