14.17 Panneau inférieur

Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer le panneau inférieur
  1. Retournez l’appareil pour retirer le panneau inférieur. Le panneau inférieur est composé de deux pièces.
  2. Retirez les 4 vis noires à tête ronde (4-40x1/4) qui fixent les panneaux sur le côté de l’appareil.
  3. Retirez les 6 vis qui maintiennent les deux côtés ensemble.
  4. Retirez les autres vis du périmètre du panneau comme illustré ci-dessous.
  5. Poussez sur le bord de la pièce qui se trouve au milieu du châssis jusqu’à ce qu’elle se détache et se libère de l’appareil. Ôtez avec précaution cette pièce de l’appareil.

  6. Retirez l’autre pièce.

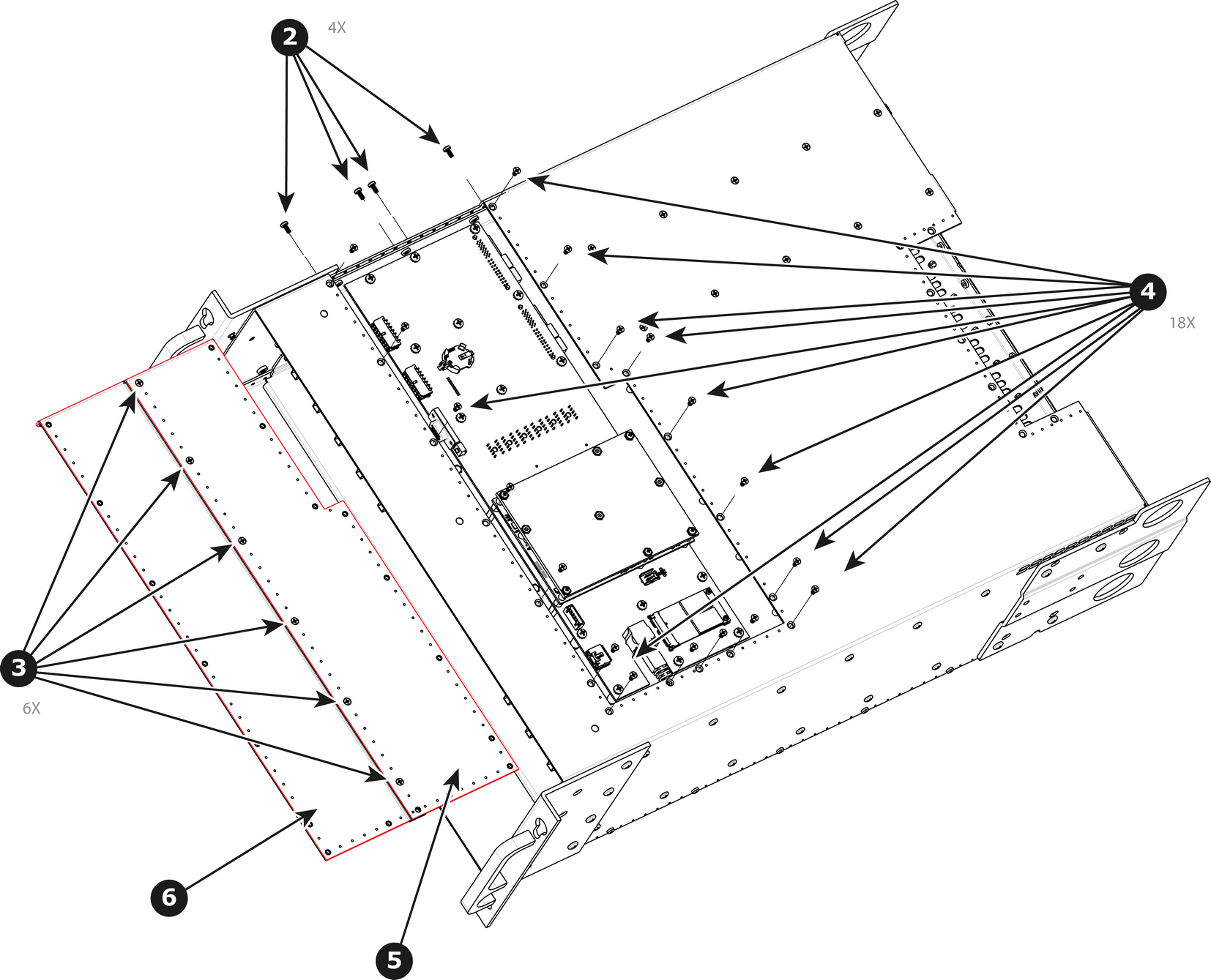

    Image 14–46 Panneau inférieur de l’E2 Gen 1

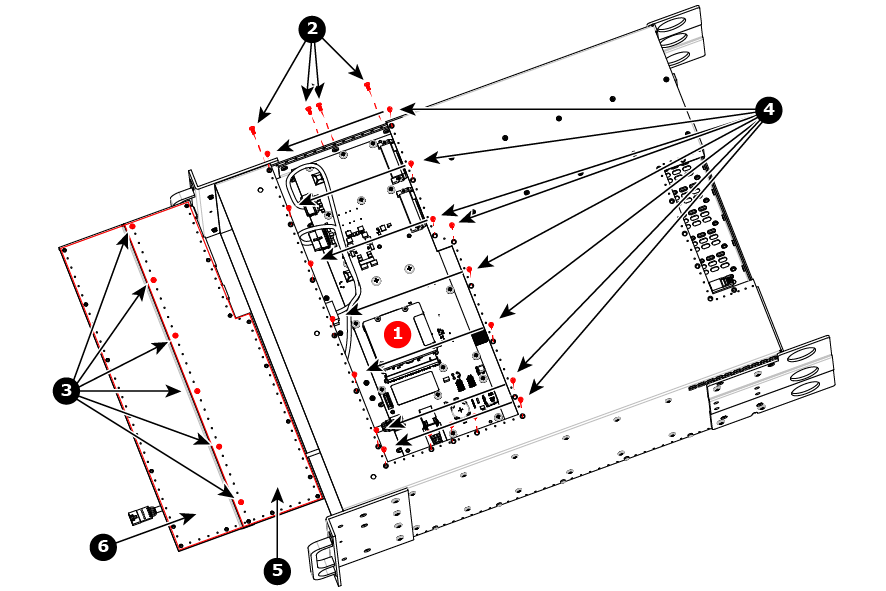

    Image 14–47 Panneau inférieur de l’E2 Gen 2
    1
    Mémoire à semi-conducteurs et module CPU intégrés
Comment installer le panneau inférieur

Pour installer le panneau inférieur, suivez la même procédure dans l’ordre inverse.
