4.14 Carte de liaison d’extension

À propos de la liaison

Lorsque les besoins en matière d’événements dépassent la capacité d’un seul appareil en termes d’entrées, de sorties ou de nombre de calques, plusieurs processeurs Event Master peuvent être liés par l’intermédiaire des cartes de liaison d’extension.

CXP

Le CXP est un système de connecteurs en cuivre spécifié par l’InfiniBand Trade Association. Il fournit douze associations de 10 Gbit/s adaptées à un seul Ethernet de 100 Gigabits, trois canaux Ethernet de 40 Gigabits, ou douze canaux Ethernet de 10 Gigabits ou une seule liaison Infiniband 12× QDR. Le connecteur comporte 4 rangées de 21 broches chacune, soit un total de 84 broches.

[Note 1] : le C est le chiffre romain correspondant à 100.

Généralités

La carte de liaison possède 2 connecteurs CXP qui peuvent prendre en charge jusqu’à 12 canaux 10 Gbits.

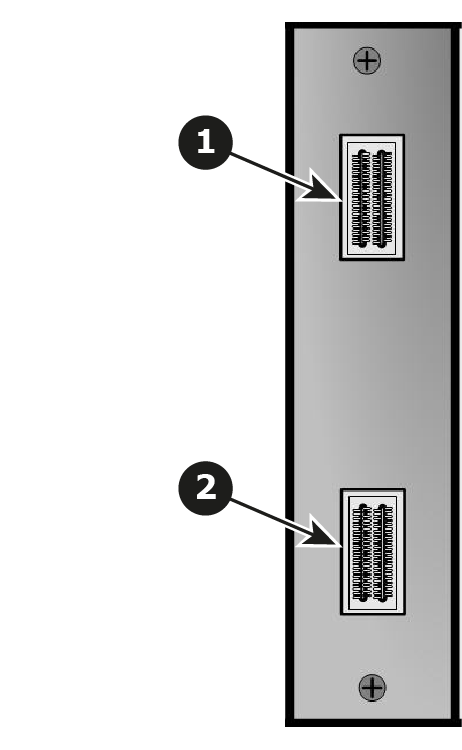

La figure ci-dessous représente les connecteurs du panneau arrière de la carte de liaison :

1	Connecteur CXP - CXP 1
2	Connecteur CXP - CXP 2

Caractéristiques

Fournit jusqu’à 12 canaux de 10 Gbits.
Selon le modèle de processeur Event Master, deux, un ou zéro emplacement est réservé sur le côté gauche du panneau arrière pour les cartes de liaison d’extension.
E2 E2 Jr. S3-4K S3-4K Jr. EX
1, 2 S/O^[9] 1 S/O^[9] S/O^[11]

E2	E2 Jr.	S3-4K	S3-4K Jr.	EX
1, 2	S/O^[9]	1	S/O^[9]	S/O^[11]

Spécifications

Spécification CXP

[9] Les modèles E2 Jr. et S3-4K Jr. ne sont pas équipés de cartes de liaison, mais ces modèles peuvent être mis à niveau avec des cartes de liaison, qui s’insèrent dans les mêmes emplacements que les cartes de liaison des modèles E2 et S3-4K.

[11] L’EX dispose de deux (2) liaisons d’extension, mais elles ne se trouvent pas sur une carte remplaçable.
