4.1 Panneau avant

À propos du panneau avant

Voir l’Image 4–1 pour une illustration du panneau avant des processeurs Event Master E2 (et E2 Jr.) et S3-4K (et S3-4K Jr.). Voir l’Image 4–2 pour une illustration du panneau avant du processeur Event Master EX.

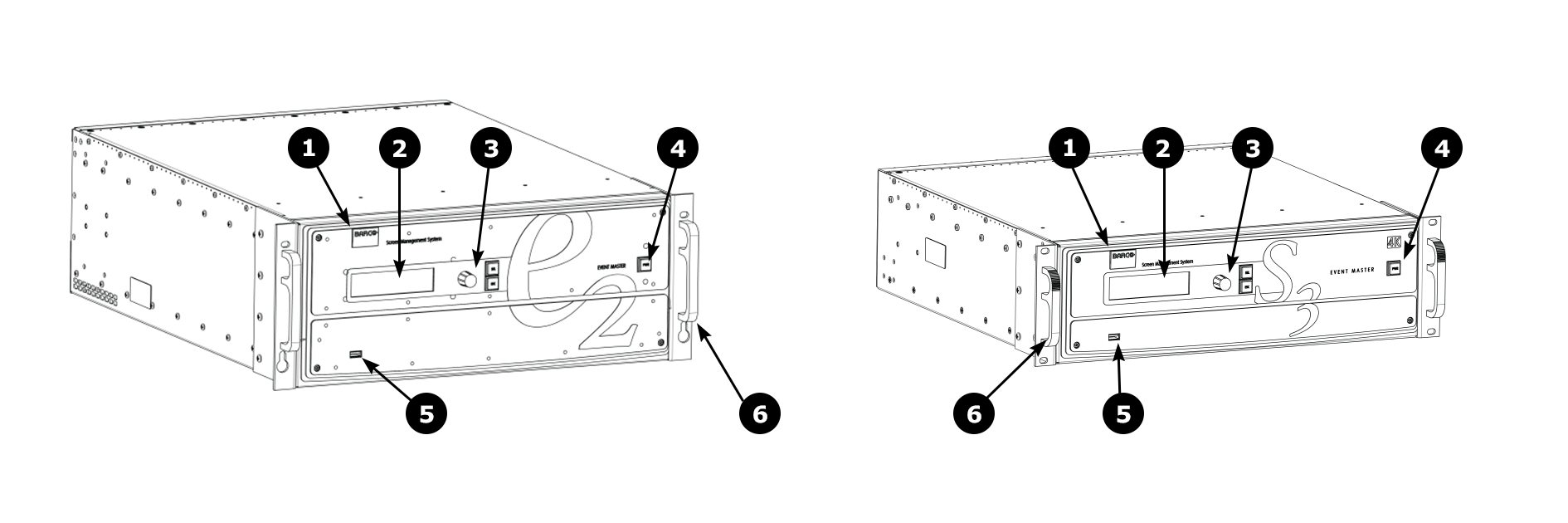

Image 4–1 Panneau avant des séries E2 et S3
1
Logo Barco
2
Écran d’affichage
3
Boutons de navigation du menu
4
Bouton Marche/arrêt (ON/OFF)
5
Port USB
6
Poignées du châssis

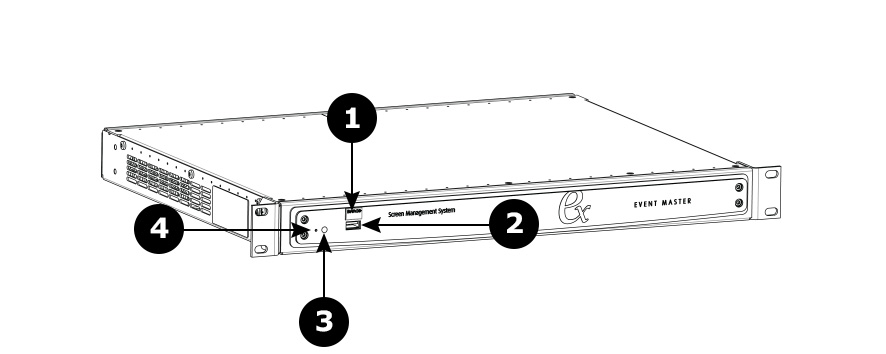

Image 4–2 Panneau avant de l’EX
1
Logo Barco
2
Port USB 2.0
3
Voyant d’alimentation
4
Interrupteur de réinitialisation encastré
Poignées du châssis

Deux poignées de châssis sont fournies pour faciliter l’installation et le transport.

Remarque : Lorsque vous transportez le châssis par ses poignées, ne le posez pas avec les connecteurs arrière orientés vers le sol. Si vous le faites, vous risquez d’endommager les connecteurs arrière.
Écran d’affichage

L’écran de 4 lignes x 24 caractères affiche tous les menus, sous-menus et messages du processeur Event Master. L’affichage est à intensité variable.

Au démarrage du système, ou quand aucun bouton de menu n’est sélectionné, l’écran affiche le menu État. L’illustration suivante montre un exemple de menu État. Pour plus d’informations sur le contenu de ce menu, reportez-vous au chapitre intitulé “Orientation des menus du panneau avant”.

Image 4–3 ex. : l’écran d’affichage de l’E2.
Commandes de navigation dans les menus

La navigation dans les menus est assurée par trois commandes :

  • Tournez la molette RÉGLER (ADJUST) pour faire défiler les éléments du menu à l’écran.

    • Tournez la molette dans le sens inverse des aiguilles d’une montre pour faire défiler vers le bas.
    • Tournez la molette dans le sens des aiguilles d’une montre pour faire défiler vers le haut.

    Un curseur de navigation (>) à gauche d’un élément de menu indique la position de la barre de défilement, comme le montre l’illustration suivante.

    Image 4–4

  • Appuyez sur le bouton SEL (SÉLECTIONNER) pour :

    • Entrer dans l’arborescence du menu Configuration à partir du menu État.
    • Sélectionner l’élément de menu indiqué par le curseur de navigation
    • Modifier ou accepter un paramètre
    • Répondre Oui aux questions du menu
  • Appuyez sur le bouton ESC (ÉCHAP) pour quitter un menu sans y apporter de modifications, annuler une opération, répondre Non aux questions du menu ou revenir au menu État. Chaque pression permet de remonter d’un niveau dans l’arborescence du menu.
Bouton Marche/arrêt (ON/OFF)

Ce bouton permet d’allumer et d’éteindre l’appareil.

Port USB

Le port USB permet de télécharger les configurations du système et de mettre à niveau le microcode des processeurs de la série Event Master.
