14.36 Ventilateur de la carte mère

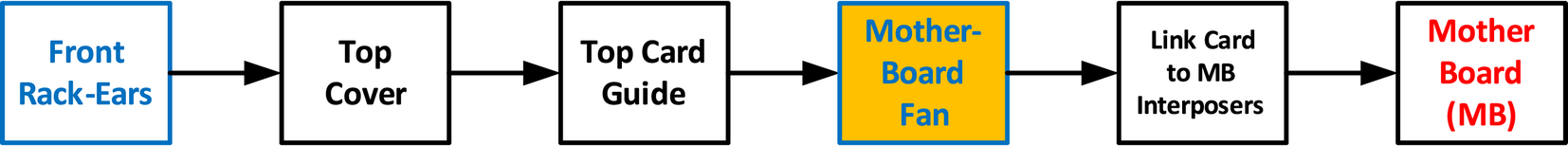

Organigramme
Image 14–113
Présentation

L’Image 14–114 représente la carte mère E2 Gen 1 avec ventilateur. L’Image 14–115 représente la carte mère E2 Gen 2 avec ventilateur.

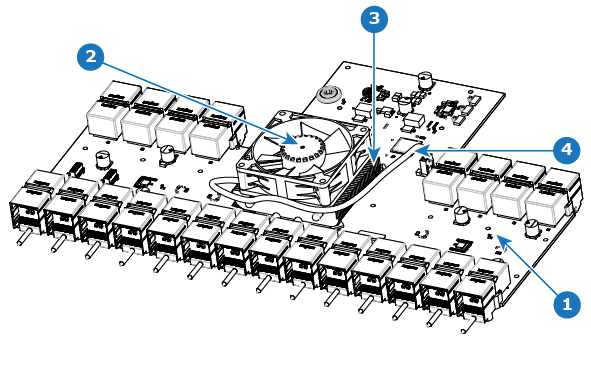

Image 14–114 Carte mère E2 Gen 1 avec ventilateur
1
Carte mère
2
Ventilateur
3
Dissipateur thermique
4
Câble d’alimentation du ventilateur

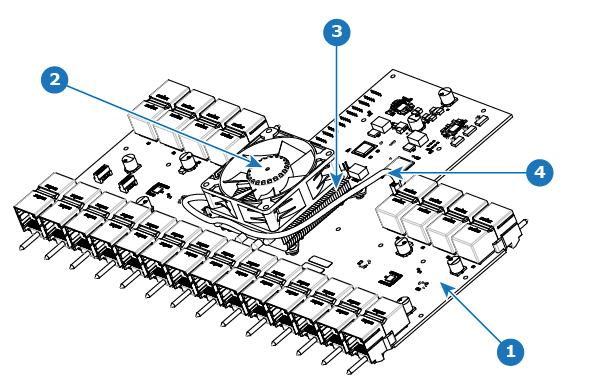

Image 14–115 Carte mère E2 Gen 2 avec ventilateur
1
Carte mère
2
Ventilateur
3
Dissipateur thermique
4
Câble d’alimentation du ventilateur
Pièces concernées
Kit dissipateur thermique et ventilateur de carte mère
Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer le ventilateur de carte mère
  1. Retirez le câble qui alimente le ventilateur de dissipateur thermique.

  2. Soulevez les deux poignées pour dégager le ventilateur de dissipateur thermique.

    Image 14–116
  3. Soulevez le ventilateur pour le retirer du dissipateur thermique.
Comment installer le ventilateur de carte mère
  1. Retirez le ventilateur du kit de rechange dissipateur thermique/ventilateur.
  2. À l’aide des clips, installez le ventilateur sur le dessus du dissipateur thermique se trouvant sur la carte mère.
  3. Connectez le câble d’alimentation du ventilateur au connecteur barrette xxx situé sur la carte mère.
Remarque : Ne tenez pas compte du dissipateur thermique du kit de remplacement.
