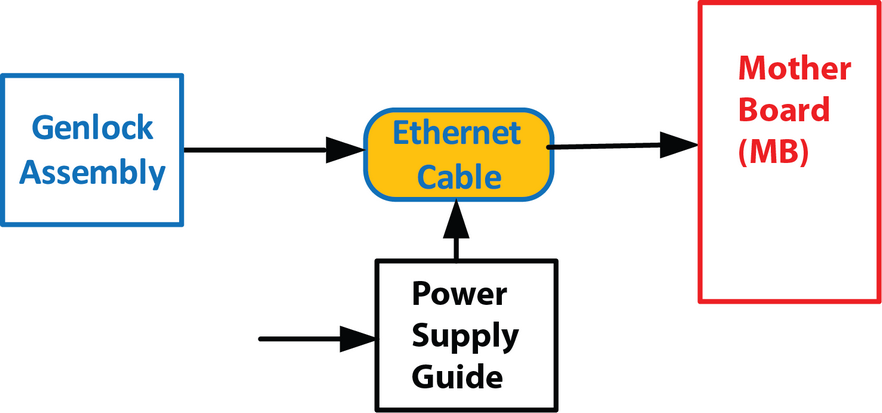

Organigramme

Remarque : Le câble Ethernet relie la carte Genlock à la carte mère. Cette procédure explique comment retirer le câble des deux côtés.

Remarque : Cette procédure nécessite de retirer le guide du bloc d’alimentation pour débrancher le câble de la carte mère.

Présentation

Pièces concernées

Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer le câble Ethernet

1. Retirez l’ensemble Genlock et tirez-le pour exposer les câbles qui se trouvent derrière (voir la procédure correspondante).

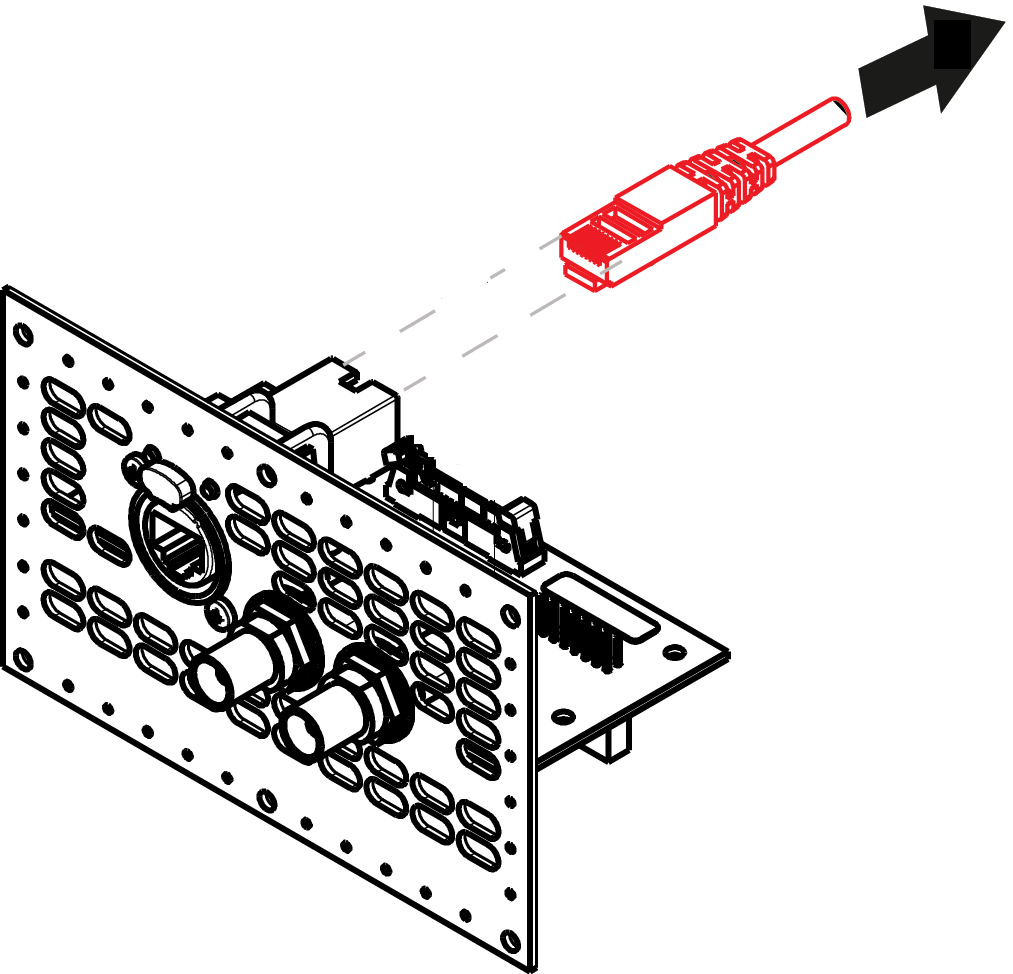

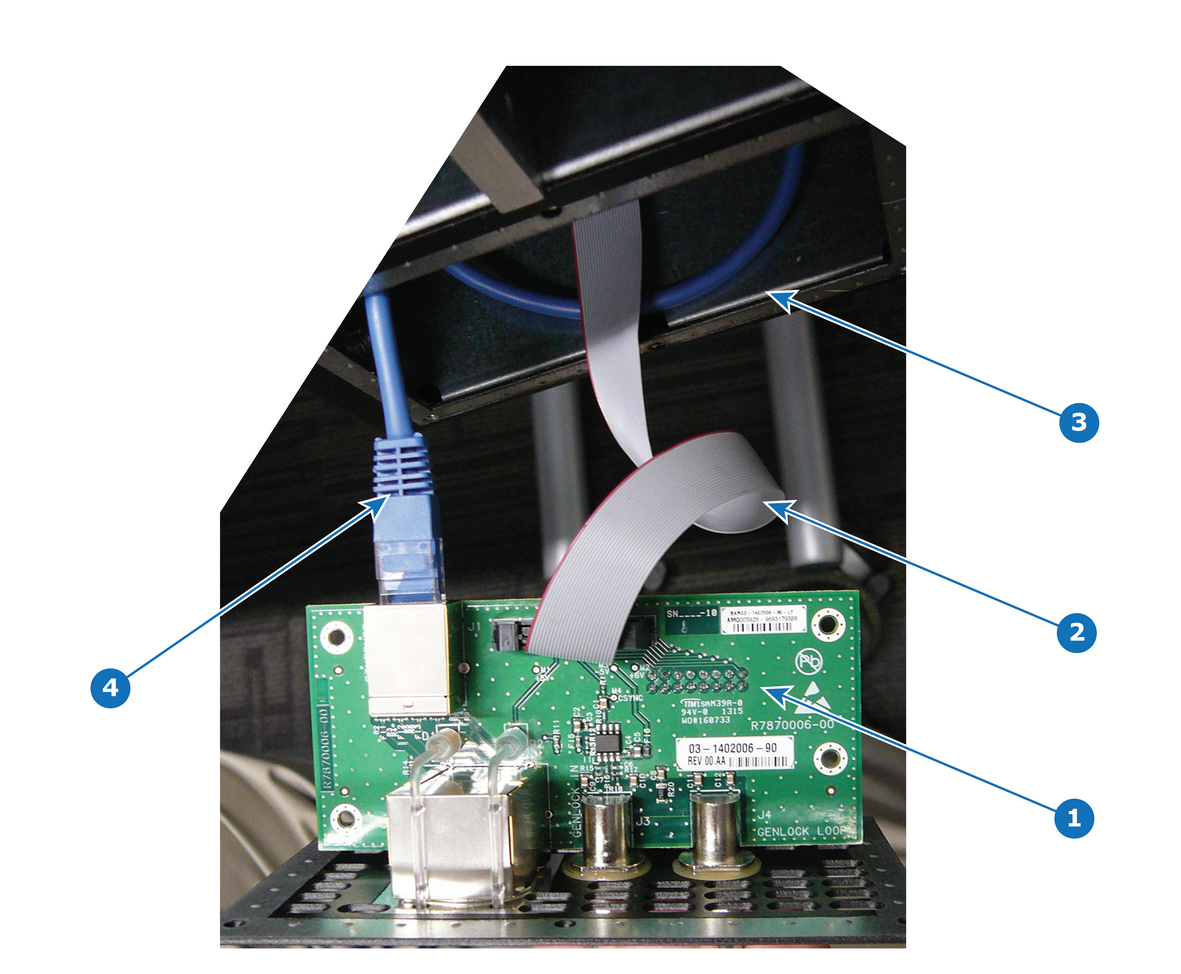

2. Localisez le connecteur Ethernet sur l’ensemble Genlock et poussez le clip de verrouillage du câble Ethernet pour le dégager de la prise.





   Remarque : À partir de cette étape, seule l’autre extrémité du câble Ethernet reste connectée à la carte mère. Malheureusement, il est nécessaire de retirer le guide du bloc d’alimentation pour le débrancher (voir “Vue d’ensemble du processus”).
3. Suivez les étapes détaillées des autres procédures pour retirer le guide du bloc d’alimentation.

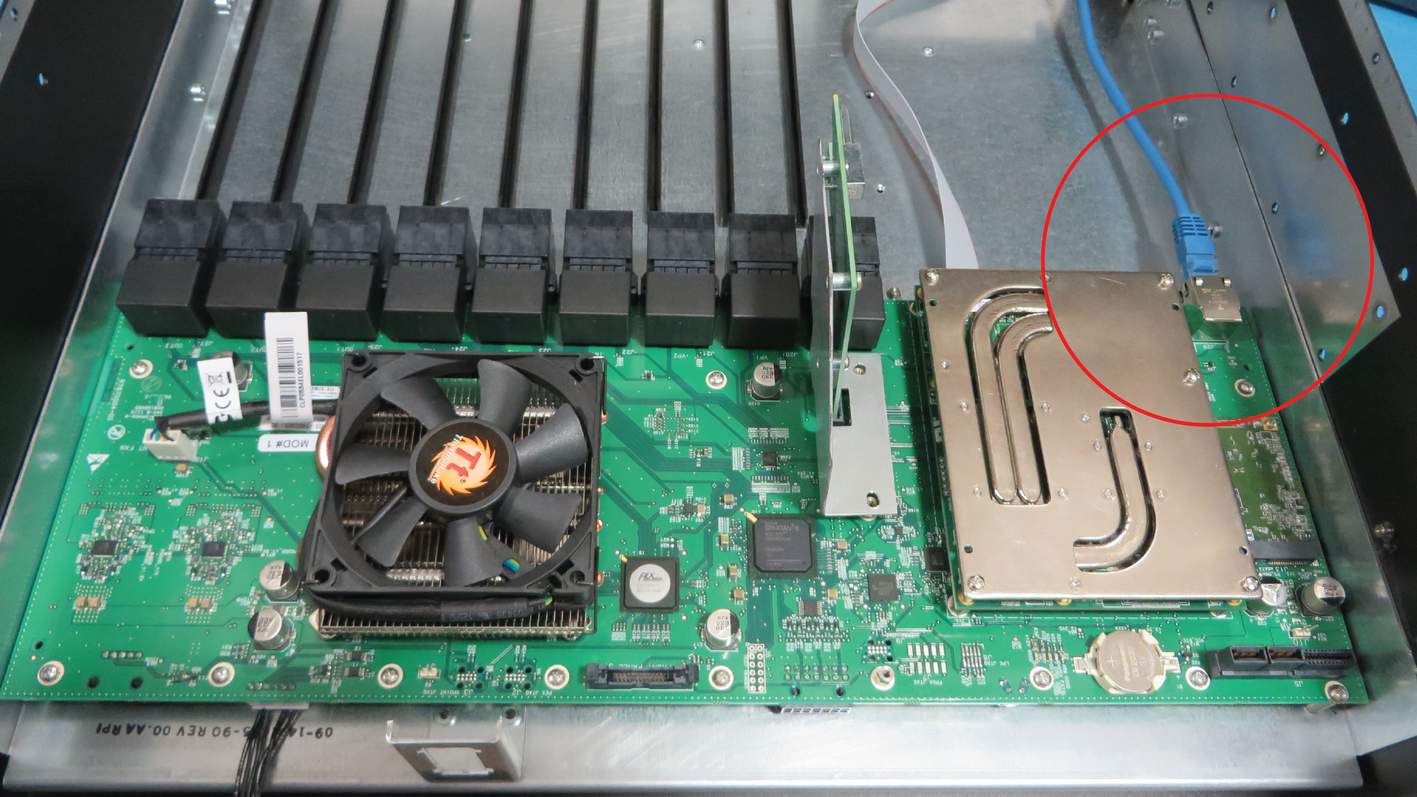

4. Localisez le câble Ethernet qui est branché sur la carte mère et poussez le clip de verrouillage du câble Ethernet pour le dégager de la prise.



5. Sortez le câble de l’appareil.

Comment installer le câble Ethernet

Pour installer le câble Ethernet, suivez la même procédure dans l’ordre inverse.
