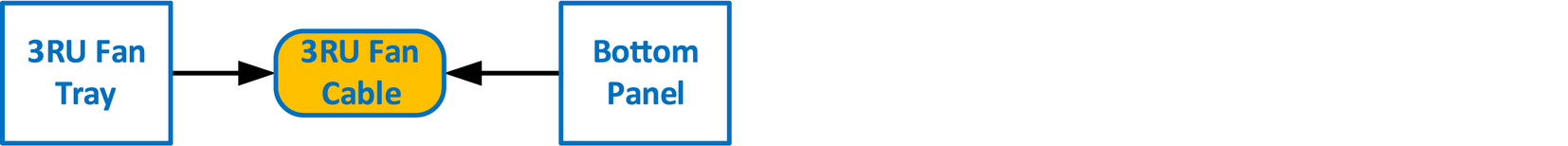

Organigramme

Remarque : L’ensemble de câbles 3RU alimente les ventilateurs 3RU à partir de la carte d’alimentation du système.

Remarque : Un côté du câble est fixé à un support métallique qui est accessible une fois le plateau de ventilation 3RU retiré. L’autre côté de l’ensemble de câbles se connecte à la carte d’alimentation du système et est accessible lorsque le panneau inférieur est retiré.

Pièces concernées

Outils nécessaires

• 1x tournevis cruciforme n°2
• Tournevis hexagonal

Comment retirer le câble de ventilateur 3RU

1. Assurez-vous que l’appareil est placé à la verticale et que le plateau de ventilation 3RU a été retiré

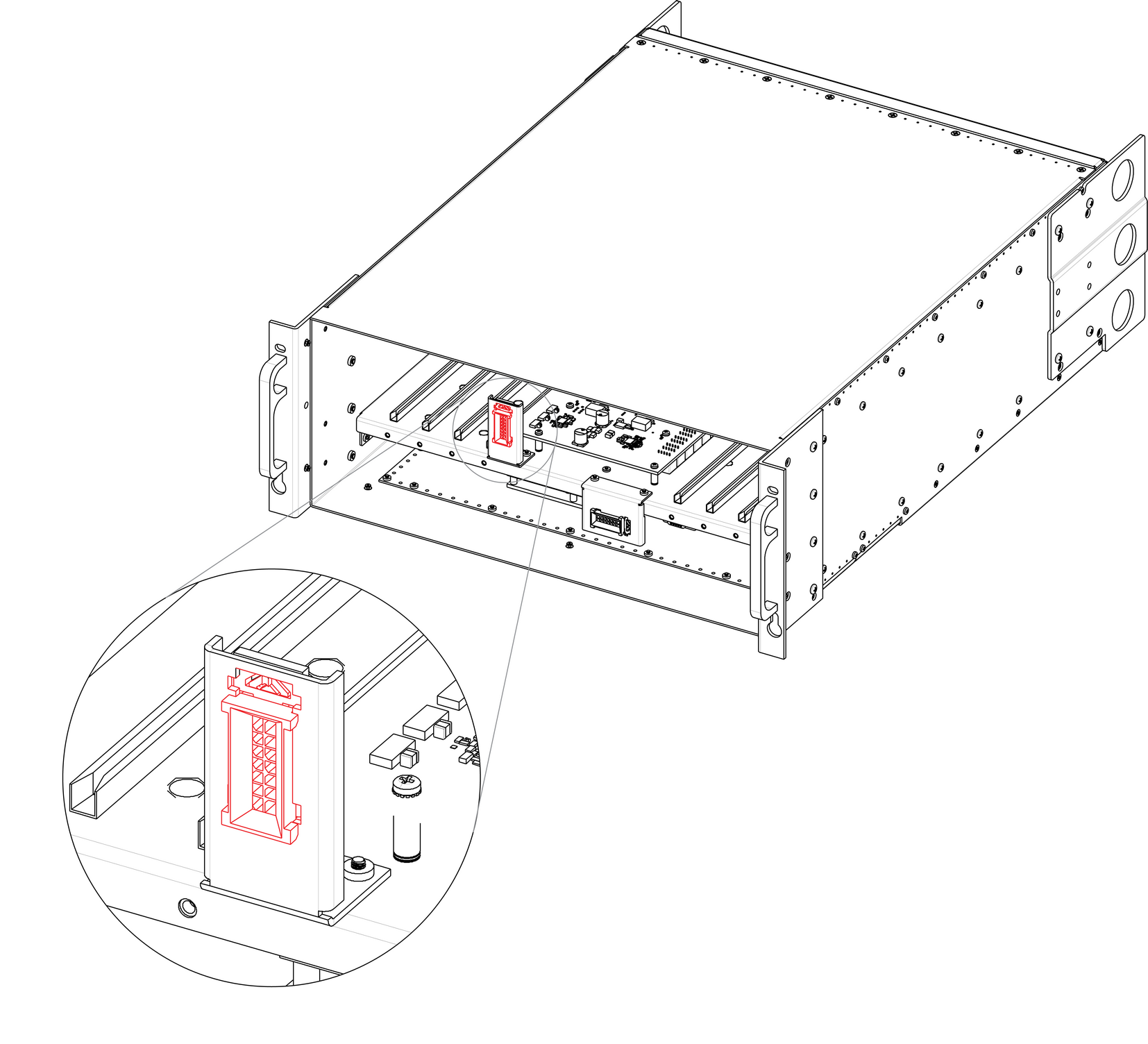

2. Localisez le connecteur de câble 3RU qui est exposé une fois le plateau de ventilation 3RU retiré. Le connecteur est fixé sur un support métallique monté à la verticale dans le châssis.



3. Localisez le verrou situé sur le dessus du connecteur et poussez-le vers l’arrière pour dégager le connecteur du support.



4. Poussez le connecteur vers le haut jusqu’à ce que les emplacements du support métallique s’alignent sur les brides des connecteurs.



5. Retirez doucement l’ensemble de câbles 3RU du support.



6. Retournez l’appareil et retirez le panneau inférieur.

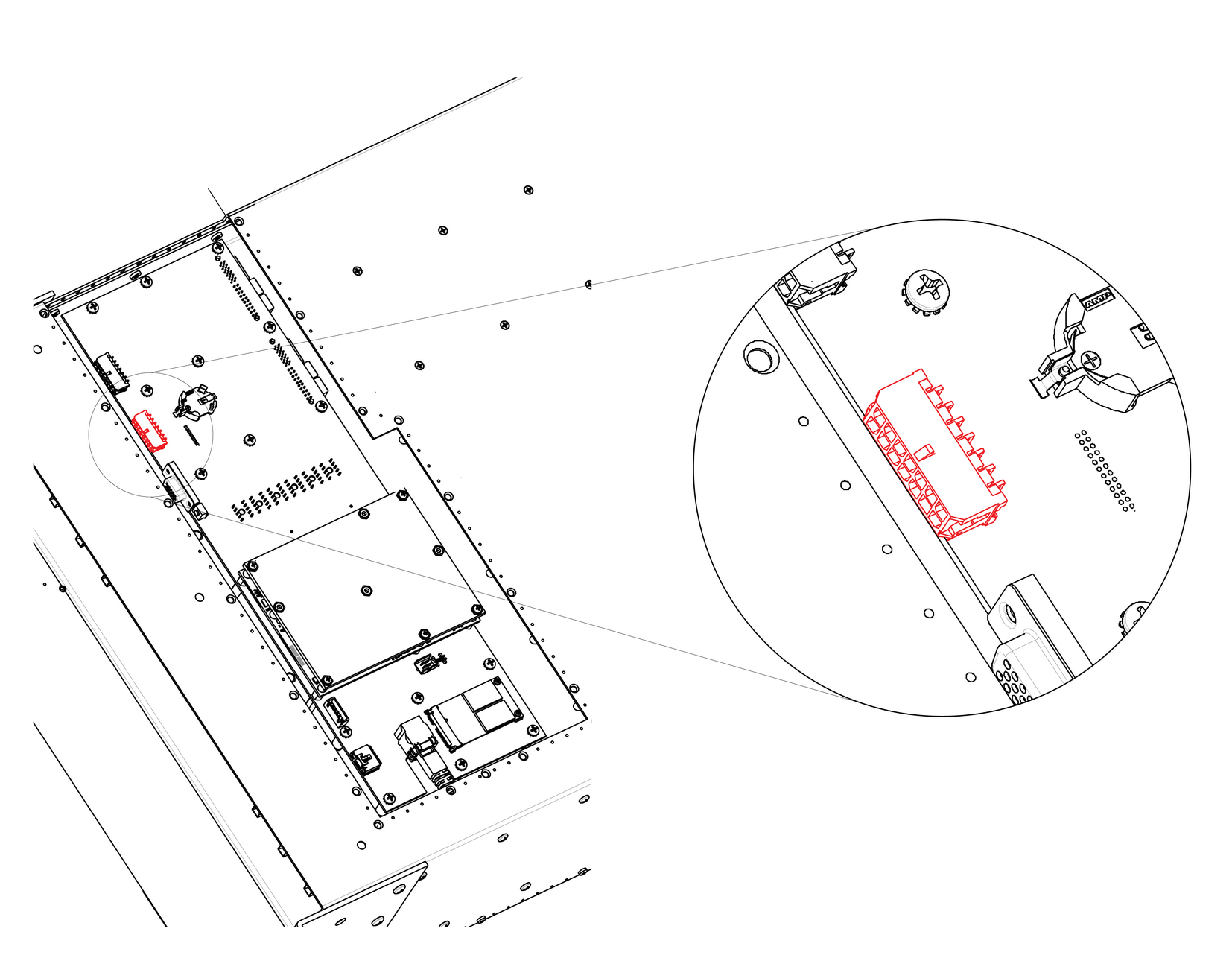

7. Localisez le câble 3RU qui est branché sur la carte d’alimentation du système.





   Remarque : Seule la carte de système Gen 1 est représentée, mais cette connexion est la même sur la carte de système Gen 2.
8. Retirez le câble 3RU en le poussant doucement.

Comment installer le câble de ventilateur 3RU

Pour installer le câble de ventilateur 3RU, suivez la même procédure dans l’ordre inverse.
