14.11 Carte(s) VPU

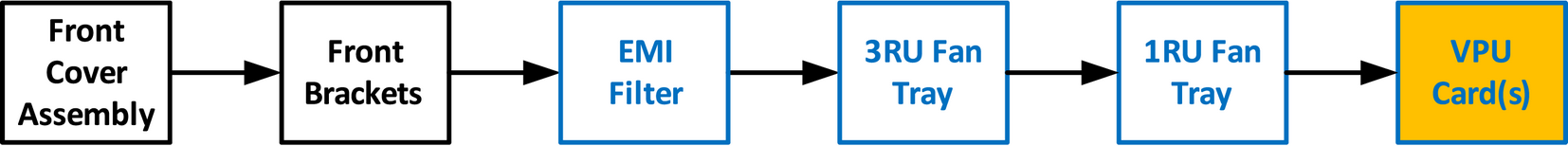

Organigramme
Image 14–30

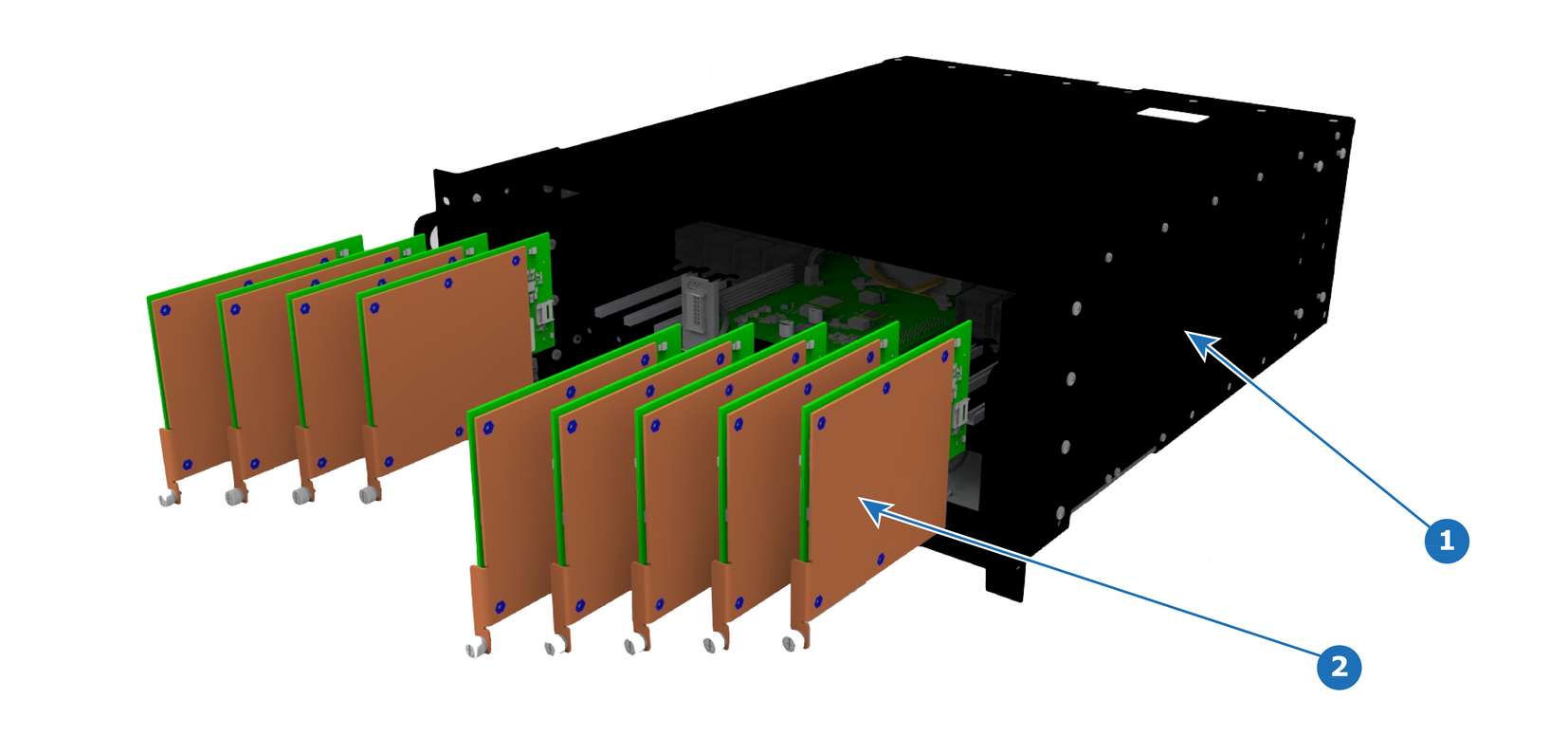

Présentation
Image 14–31
1
Châssis
2
Cartes VPU
Pièces concernées
Carte VPU
Outils nécessaires

1x tournevis cruciforme n°2 (en option).

Comment retirer une carte VPU

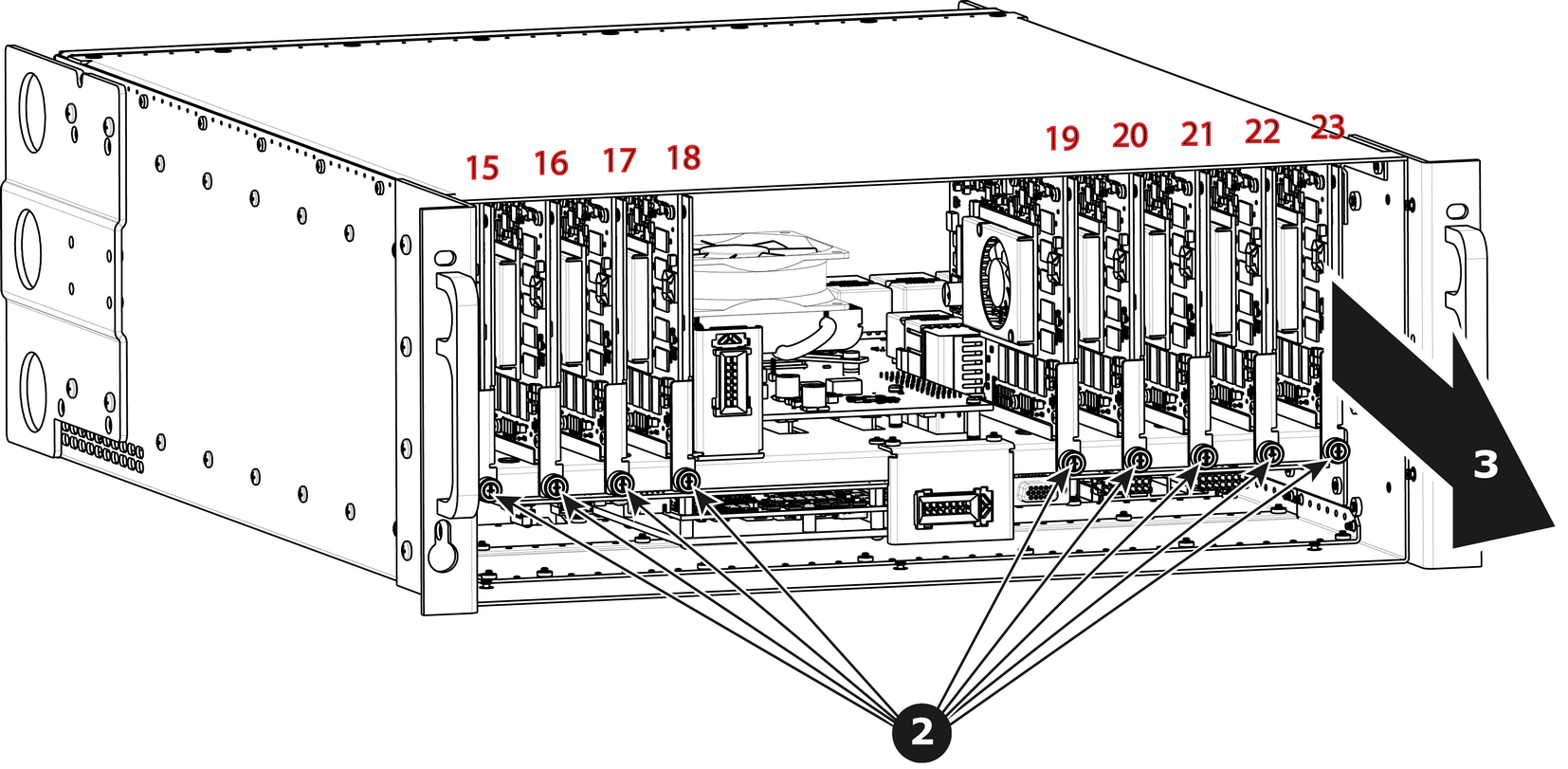

  1. Localisez la VPU que vous devez remplacer.

    Remarque : Il y a 9 emplacements pour VPU. Le premier emplacement à gauche est l’emplacement n°15 et le dernier emplacement à l’extrême droite est l’emplacement n°23.
  2. Desserrez et dévissez la vis à ailettes qui maintient la carte VPU sur le châssis.

  3. Retirez la VPU de son logement.

    Image 14–32
Comment installer une carte VPU

Pour installer une carte VPU, suivez la même procédure dans l’ordre inverse.
