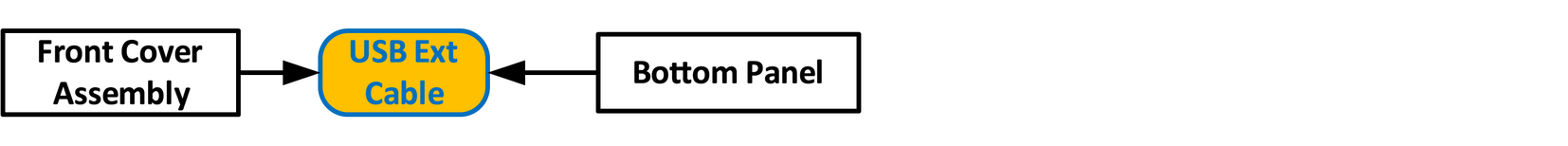

Organigramme

Remarque : Le câble d’extension USB relie le câble USB à la carte d’alimentation du système. Cette procédure explique comment déconnecter le câble des deux côtés.

Pièces concernées

Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer le câble d’extension USB

1. Retirez partiellement le panneau avant et tirez-le pour exposer les câbles qui se trouvent derrière (voir la procédure correspondante).
2. Déconnectez le câble d’extension USB du câble USB.

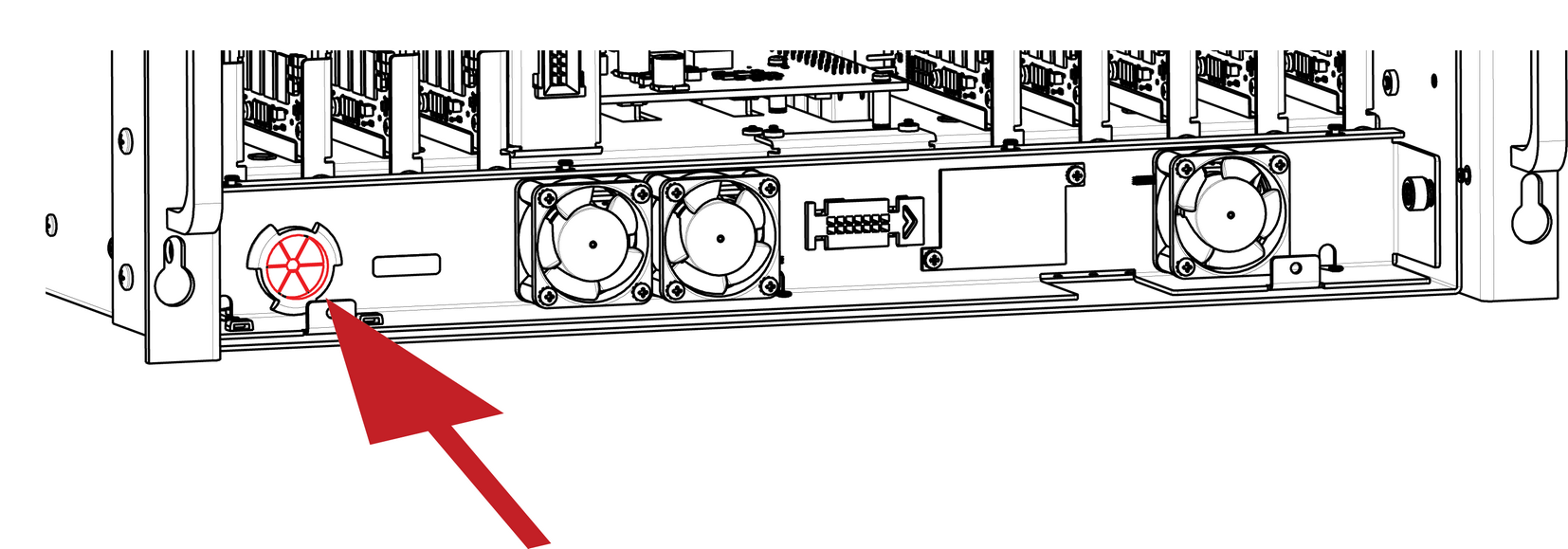

3. Poussez doucement le câble à travers l’œillet situé dans le plateau 1RU.



4. Retournez l’appareil et retirez le panneau inférieur (suivez les instructions fournies à la section relative au retrait du panneau inférieur).

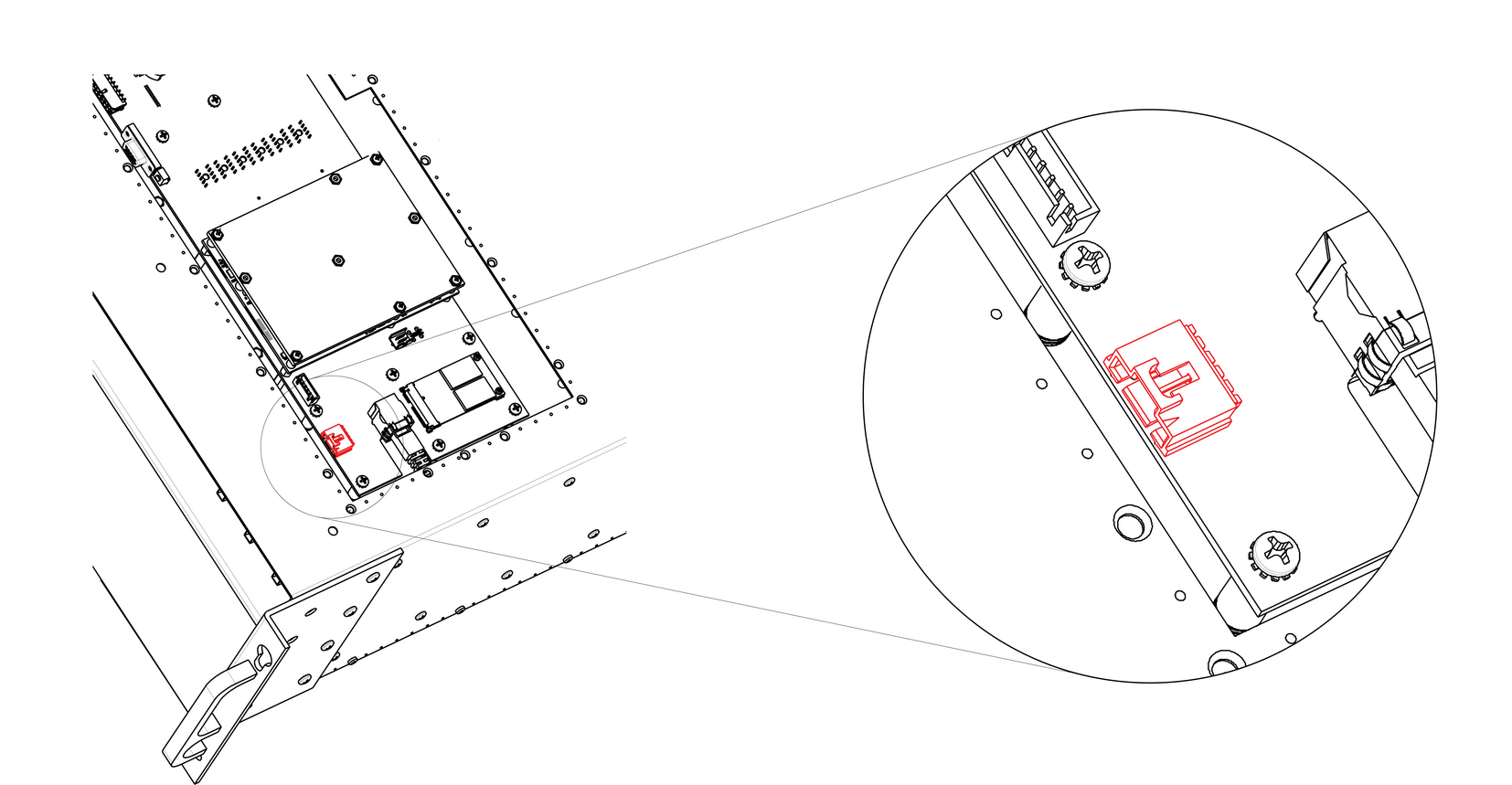

5. Localisez le câble d’extension USB qui est branché sur la carte d’alimentation du système.



6. Débranchez le câble d’extension USB en le poussant doucement vers l’extérieur.
7. Sortez le câble de l’appareil.

Comment installer le câble d’extension USB

Pour installer le câble d’extension USB, suivez la même procédure dans l’ordre inverse.
