6.16 Menu Configuration > Réglage > Configuration de la destination

Généralités

Les configurations de sortie créées dans les menus précédents sont attribuées à la destination dans le panneau Destination.

Description

Le menu Configuration de la destination est accessible en cliquant sur l’onglet Destination.

Ce menu contient les éléments suivants :

  • Une liste de toutes les destinations (Écran, Auxiliaire) déjà créées sur le système (par exemple, Dest. d’écran 1).
  • Un bouton permettant d’ajouter des destinations Écrans.
  • Un bouton permettant d’ajouter des Super destinations.
  • Un bouton permettant d’ajouter des destinations Auxiliaires.
  • Un bouton permettant d’ajouter des Super destinations Auxiliaires.
  • Un bouton permettant de supprimer les destinations inutilisées ou obsolètes.

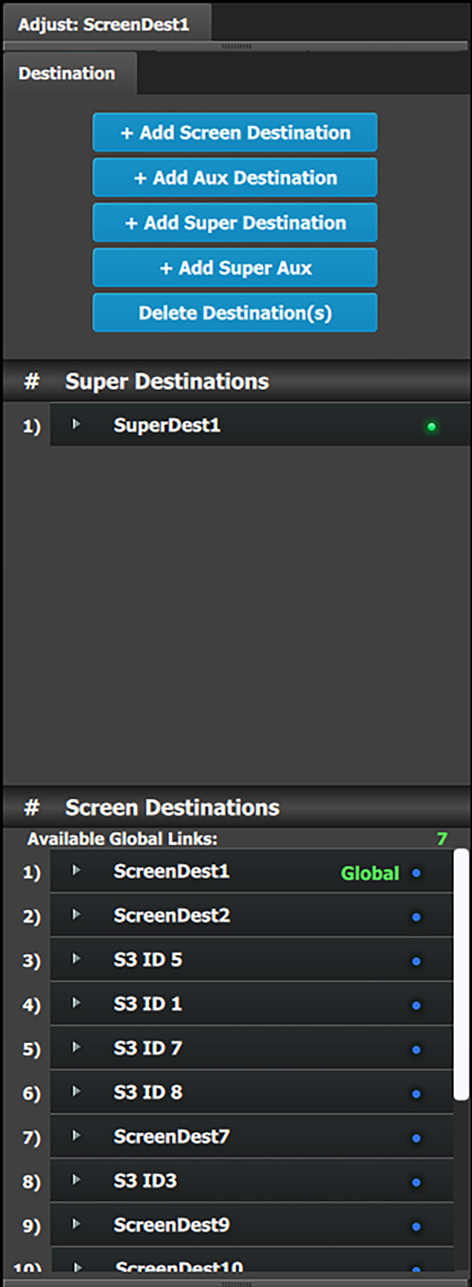

Remarque : les utilisateurs peuvent désormais lier plus de deux E2 ou plus de deux S3-4K dans un même système. Dans cette configuration, seule l’extension des entrées est prise en charge. Les utilisateurs peuvent sélectionner jusqu’à 48 entrées SL pour les systèmes E2 liés et 24 entrées SL pour les systèmes S3-4K liés afin de les marquer en tant qu’« entrée globale ». Les cases à cocher de l’entrée globale sont disponibles à la page Configuration, sous les onglets Entrée et Arrière-plan des entrées.

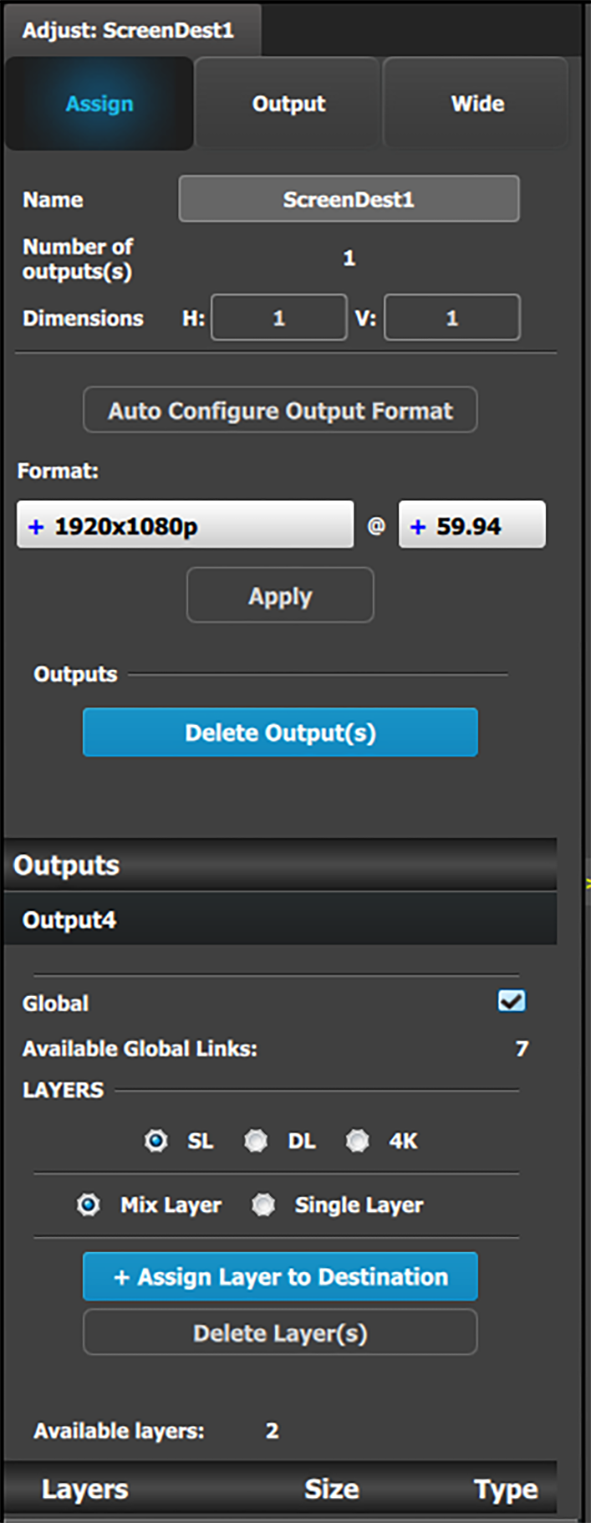

Comme les destinations Écrans peuvent être des entrées pour les calques et les destinations Auxiliaires, les destinations Écrans peuvent également être désignées comme étant des « entrées globales ». L’onglet Destination de la page Configuration permet de connaître le nombre de liaisons globales disponibles. Pour désigner une destination Écran en tant qu’entrée globale, cochez la case « Global » dans le panneau Régler de la destination Écran.

Formats de destination

Quelques mots sur les formats de destination :

Règles

Les règles suivantes s’appliquent lors de la définition d’une configuration Destination Écran/Auxiliaire :

  1. Les destinations n’acceptent que les mêmes types de connecteur de sortie.

    Il n’est pas possible de mélanger différents formats de connecteur dans la même destination.

  2. Les destinations n’acceptent que des configurations de sortie ayant le même nombre de connecteurs de sortie.

    Il n’est pas possible de combiner des configurations de sortie ayant un nombre différent de connecteurs. Par exemple, si la première configuration de sortie ajoutée est une configuration de sortie HDMI avec deux (2) connecteurs (connecteur groupé), une configuration de sortie HDMI avec un (1) connecteur ne peut pas être ajoutée à la même destination.

  3. Chaque carte peut prendre en charge jusqu’à quatre (4) destinations Écrans (sorties de programme), ou jusqu’à quatre (4) sorties Auxiliaires, ou deux (2) sorties Auxiliaires et deux (2) sorties d’écran.
  4. TOUTES les sorties peuvent être des destinations Auxiliaires, et toutes les sorties peuvent être attribuées à des destinations Écrans.
  5. La taille des destinations Écrans est déterminée par la quantité de pixels disponibles, et non par le nombre de sorties affectées à une destination Écran.
Codes couleur

Les Super destinations, les destinations Écrans et les destinations Auxiliaires sont représentées sous forme graphique dans la zone de Schéma.

Bleu : la destination a été attribuée à une Super destination.
Vert : la ou les sorties ont été attribuées à la destination.
Jaune : la ou les sorties ont été retirées de la destination.

Il est possible qu’après la mise sous tension de l’appareil, la configuration matérielle soit modifiée et que certaines destinations aient des configurations de sortie non valides.

Dans ce cas, la destination du schéma du système devient grise et le réglage est désactivé. Dans ce cas, la destination doit être supprimée et une nouvelle doit être créée pour refléter la configuration de sortie existante.

En savoir plus sur les Super destinations

Comme les destinations Écrans peuvent être considérées comme des groupes de sorties, les Super destinations peuvent être considérées comme des groupes de destinations Écrans. Quand une Super destination et plusieurs destinations Écrans ont été créées, les destinations Écrans peuvent être attribuées à une Super destination par glisser-déposer sur la Super destination dans la zone de schéma du menu Configuration. Les calques locaux ajoutés à une destination Écran ne sont ajoutés qu’à cette destination Écran, tandis que les Super calques ajoutés à une Super destination sont également ajoutés à chaque destination Écran de la Super destination.

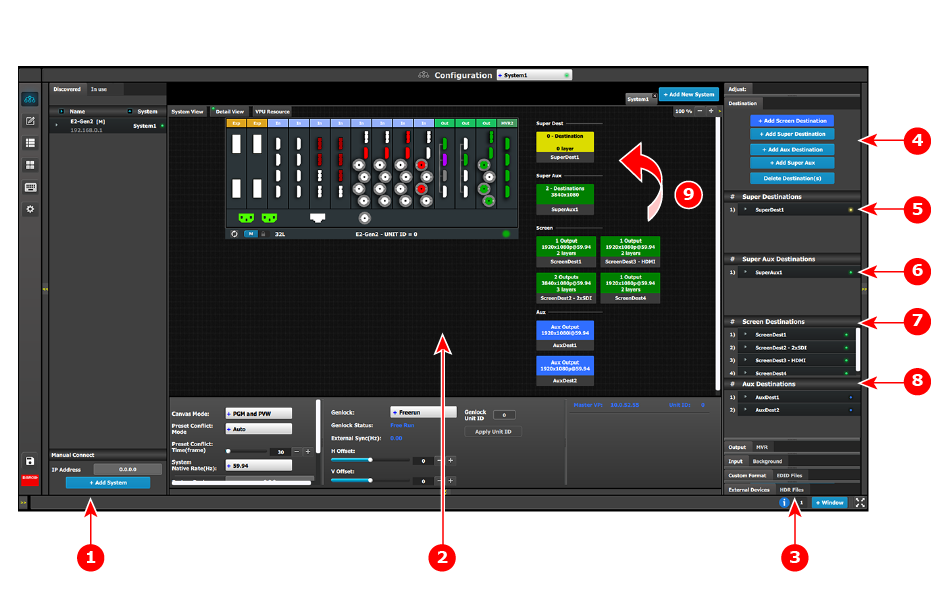

Image 6–24 Super destinations dans le menu Configuration
1Zone de ressources du réseau
2Zone de schéma du système
3Zone de réglage
4

Boutons d’ajout et de suppression de destination

  • Ajouter destination Écran
  • Ajouter Super destination
  • Ajouter destination Auxiliaire
  • Ajouter Super Auxiliaire
  • Delete Destination(s) (Supprimer une ou plusieurs destinations)
5Super dest. 1
6Super Aux. 1
7

Destinations Écrans

  • Dest. d’écran 1
  • Dest. d’écran 2
  • Dest. d’écran 3
  • Dest. d’écran 4
8

Destinations Auxiliaires

  • Dest. Aux. 1
  • Dest. Aux. 2
9Faites glisser et déposez Dest. d’écran 1 et Dest. d’écran 3 dans Super dest. 1.
Création d’une Super destination et attribution de destinations Écrans
  1. Ajoutez des destinations Écrans, des Super destinations et des destinations Auxiliaires à l’aide des boutons d’ajout de destination.
  2. Attribuez des sorties aux destinations.
  3. (Facultatif) Ajoutez des Super calques aux Super destinations et des calques locaux aux destinations Écrans.

    Il est possible d’ajouter des calques aux destinations après que les destinations Écrans ont été attribuées à la Super destination.

  4. Faites glisser et déposez les destinations Écrans dans la Super destination.

Dans l’Image 6–25, les destinations Écrans 1 et 3 ont été attribuées à la Super destination 1. (Des calques ont également été attribués aux destinations). Notez que les couleurs des destinations dans la zone de schéma du système et les couleurs des DEL dans la zone de réglage ont changé pour indiquer que les destinations Écrans ont été attribuées à la Super destination et que les calques ont été attribués aux destinations.

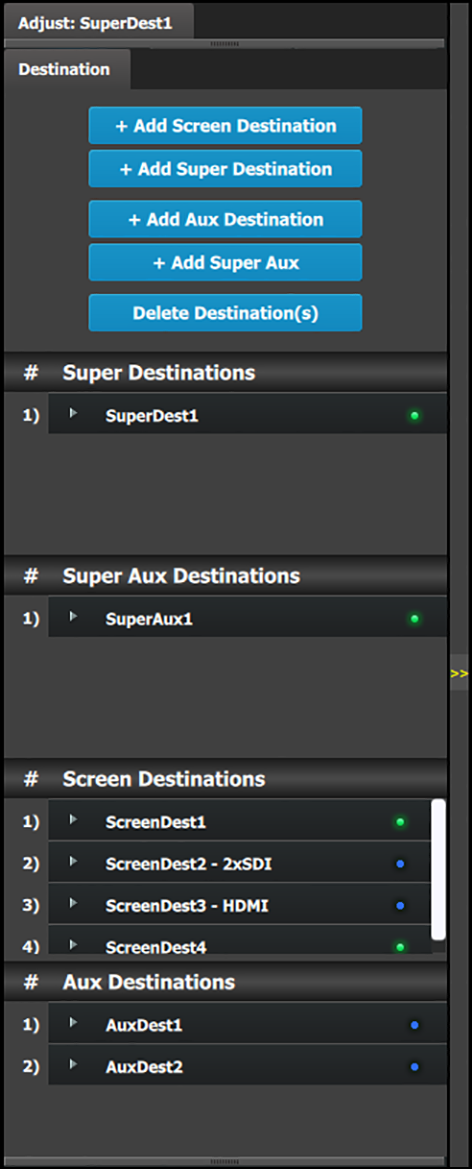

Image 6–25 Super destination avec destinations Écrans attribuées
Manipulation des Super destinations et des destinations Écrans dans le menu Programmation

Le menu Programmation permet de manipuler les Super destinations et les destinations Écrans.

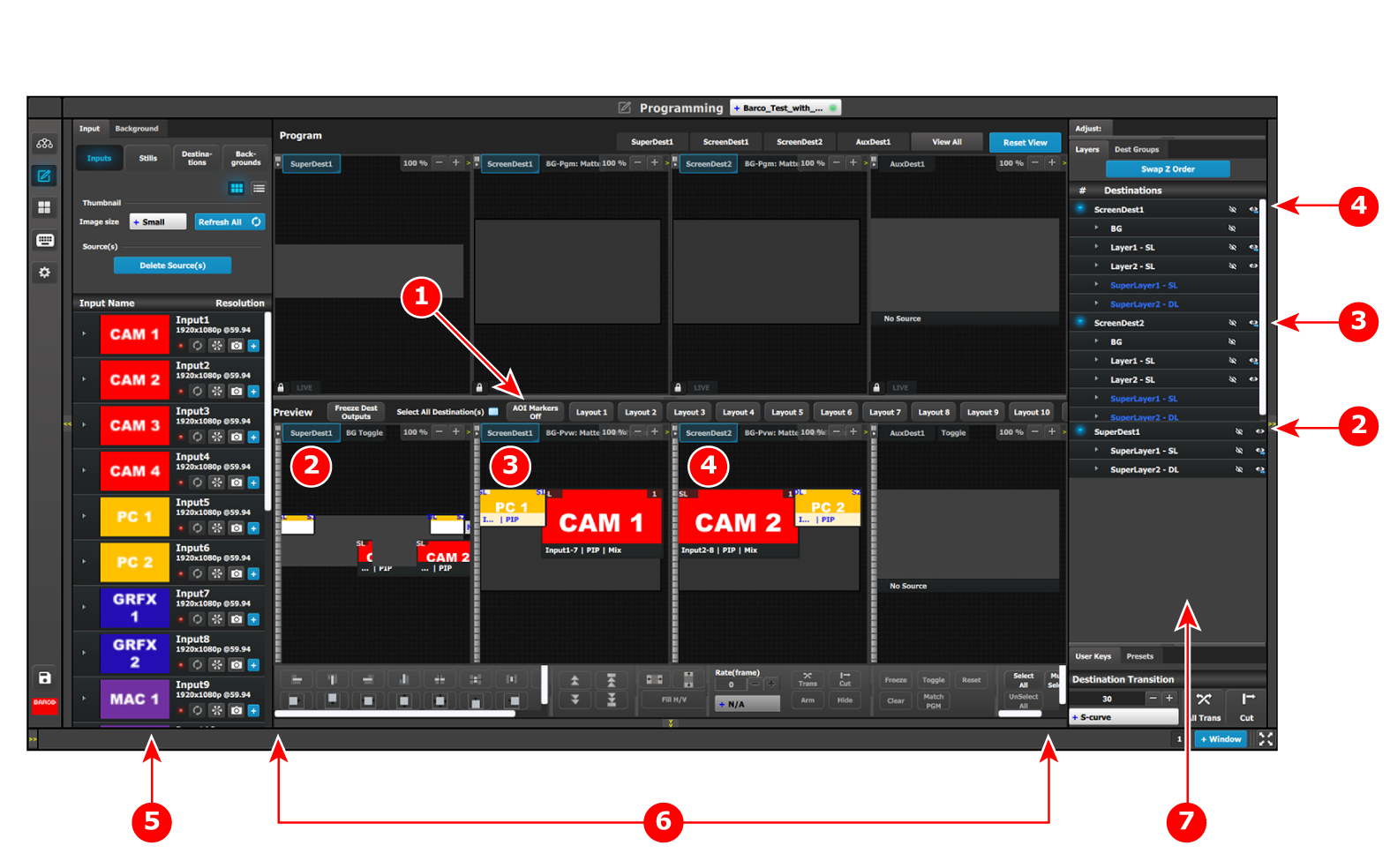

Image 6–26 Super destinations dans le menu Programmation
1Marqueurs AOI « désactivés »
2Super dest. 1
3Dest. d’écran 1
4Dest. d’écran 2
5Zone de ressources
6Zone de modification des calques
7Zone de réglage
  1. Réglez les marqueurs AOI sur « Désactivé ».

    L’activation ou la désactivation des marqueurs AOI affecte le fonctionnement des fonctions de modification des calques (boutons d’alignement de calque, dont Remplissage H, Remplissage V et Remplissage H/V). Lorsque les marqueurs AOI sont activés, les boutons d’alignement de calque alignent le calque sur la destination Écran dans laquelle se trouve le centre du calque. Lorsque les marqueurs AOI sont désactivés, les boutons d’alignement de calque alignent le calque dans l’ensemble de la Super destination.

  2. Faites glisser et déposez les entrées de la zone de ressources vers les destinations souhaitées.

    • L’ajout d’une entrée en tant que Super calque à une Super destination ajoute cette entrée à une ou à toutes les destinations Écrans attribuées à la Super destination, en fonction de l’emplacement du Super calque dans la Super destination.

      Remarque : une source peut être mise à jour dans une destination en glissant-déposant une nouvelle source dans la destination ou dans la Super destination dont la destination fait partie. Cela peut également être réalisé avec les Auxiliaires et les Super Auxiliaires.

    • L’ajout d’une entrée en tant que calque local à une destination Écran ajoute cette entrée uniquement à la destination Écran. Les Super calques sont marqués d’un texte bleu pour les différencier des calques locaux.
  3. Appliquez des raccourcis de modification de calque, des clés utilisateur ou des pré-réglages aux calques de la Super destination ou des destinations Écrans.

    • Les Super calques doivent être sélectionnés et les effets appliqués dans la Super destination. L’EMTS affiche le résultat des effets appliqués dans la Super destination et dans les destinations Écrans, mais les Super calques doivent être sélectionnés et les effets appliqués dans la Super destination.
    • Les calques locaux doivent être sélectionnés et les effets appliqués dans la destination Écran appropriée. L’EMTS affiche le résultat des effets appliqués dans la destination Écran et dans la Super destination, mais les calques locaux doivent être sélectionnés et les effets appliqués dans la destination Écran appropriée.
Remarque : La zone de réglage répertorie en blanc les Super calques ajoutés à une Super destination et les calques d’écran ajoutés à une destination Écran, et en bleu les Super calques ajoutés à une destination Écran par l’intermédiaire d’une Super destination.
En savoir plus sur les destinations Auxiliaires

Selon la capacité de l’Auxiliaire, l’utilisateur peut créer une destination Auxiliaire sur une carte de sortie. La capacité de l’Auxiliaire définit la capacité d’entrée et la taille de scaler de l’Auxiliaire.

Toutes les cartes de sortie peuvent être utilisées pour les destinations Auxiliaires

Type de carteRéglage de la capacité de l’AuxiliaireNbre d’Auxiliaires par carteRésolution de sortie max.
HDMI 1.42K (SL)42048x1200p60
DL42048x1200p60
DL22560x1600p60
4K23840x2160p30
8L13840x2160p30
3G-SDI2K (SL)42048x1080p60
DL42048x1080p60
4K22048x1080p60
8L14096x2160p60 (3G liaison quadruple)
DP 1.22K (SL)42560x1600p60
DL42560x1600p60
4K24096x2160p60
8L14096x2160p60
HDMI 2.02K (SL)42560x1600p60
DL42560x1600p60
4K24096x2160p60
8L14096x2160p60
Tri-Combo2K (SL)6SDI 2048x1080p60 ; DP/HDMI 2560x1600p60
DL4SDI 2048x1080p60 ; DP/HDMI 2560x1600p60
4K2SDI/DP/HDMI 4096x2160p60
  SDI/DP/HDMI 4096x2160p60
Remarque : Pour les résolutions de sortie DL et supérieures, seuls les deux connecteurs supérieurs de chaque carte de sortie HDMI 1.4 peuvent être utilisés.
Remarque : Les destinations Écrans larges peuvent être réduites par l’Auxiliaire et, en fonction de la capacité, celui-ci peut accueillir jusqu’à huit (8) sorties d’écran large.
En savoir plus sur les Super destinations Auxiliaires

De même que les Super destinations peuvent être considérées comme des groupes de destinations Écrans, les Super destinations Auxiliaires peuvent être considérées comme des groupes de destinations Auxiliaires. Une fois qu’une Super destination Auxiliaire et plusieurs destinations Auxiliaires ont été créées, les destinations Auxiliaires peuvent être attribuées à une Super destination Auxiliaire par glisser-déposer sur la Super destination Auxiliaire dans la zone de schéma du menu Configuration. Les destinations Auxiliaires et Super Auxiliaires n’ont pas de calques.

Remarque : Le mode de mise à l’échelle d’Auxiliaire pour les Super destinations Auxiliaires est fixé en mode Tous.
Super destinations Auxiliaires du menu Configuration

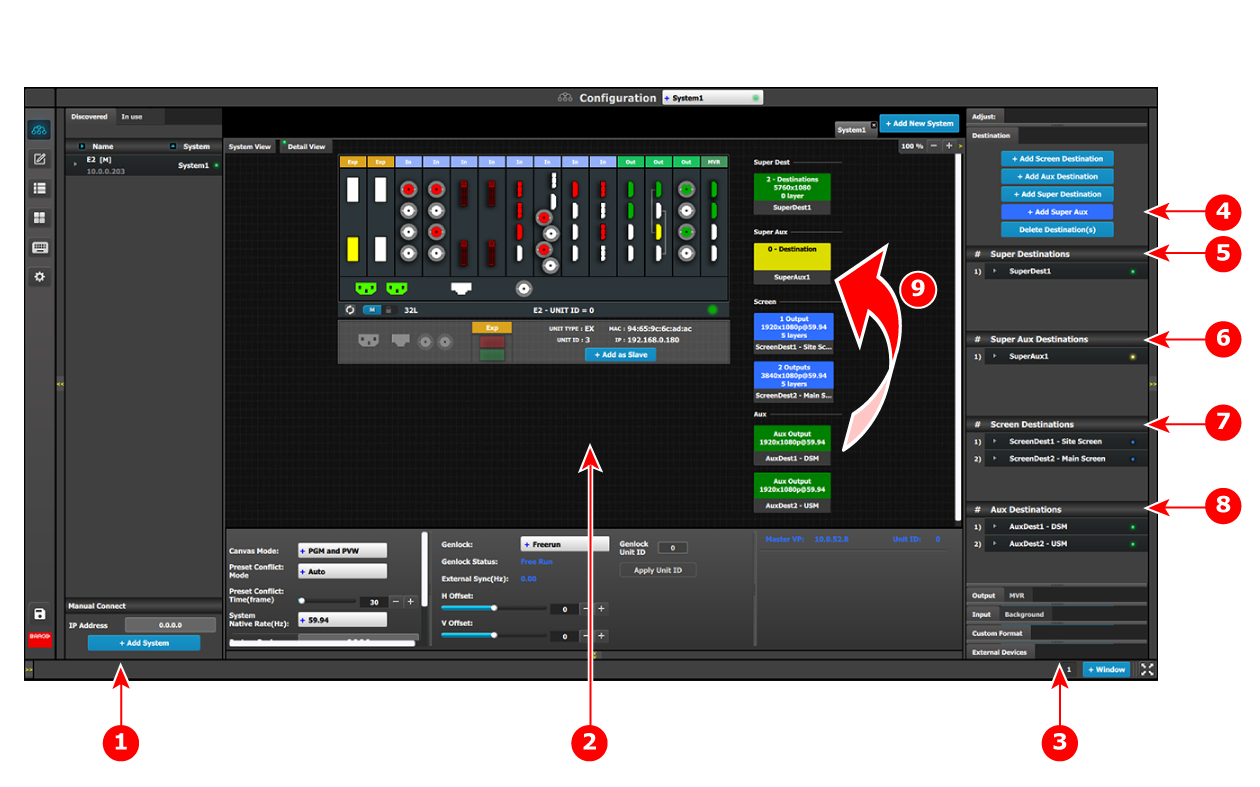

Image 6–27 Super destinations Auxiliaires du menu Configuration
1
Zone de ressources du réseau
2
Zone de schéma du système
3
Zone de réglage
4

Boutons d’ajout et de suppression de destination

- Ajouter destination Écran

- Ajouter destination Auxiliaire

- Ajouter Super destination

- Ajouter Super Auxiliaire

- Supprimer une ou plusieurs destinations

5

Super destinations

- Super dest. 1

6

Super destinations Auxiliaires

- Super Aux. 1

7

Destinations Écrans

- Dest. d’écran 1

- Dest. d’écran 2

8

Destinations Auxiliaires

- Dest. Aux. 1

- Dest. Aux. 2

9
Faites glisser et déposez Dest. Aux. 1 et Dest. Aux. 2 dans Super Aux. 1.
Création d’une Super destination Auxiliaire et attribution de destinations Auxiliaires
  1. Ajoutez des Super destinations, des Super destinations Auxiliaires, des destinations Écrans et des destinations Auxiliaires à l’aide des boutons d’ajout de destination.
  2. Attribuez des sorties aux destinations.
  3. Faites glisser et déposez les destinations Auxiliaires sur la ou les Super destinations Auxiliaires.

    Remarque : la source peut être mise à jour dans une Auxiliaire en glissant-déposant une nouvelle source dans l’Auxiliaire ou dans la Super Auxiliaire dont l’Auxiliaire fait partie.

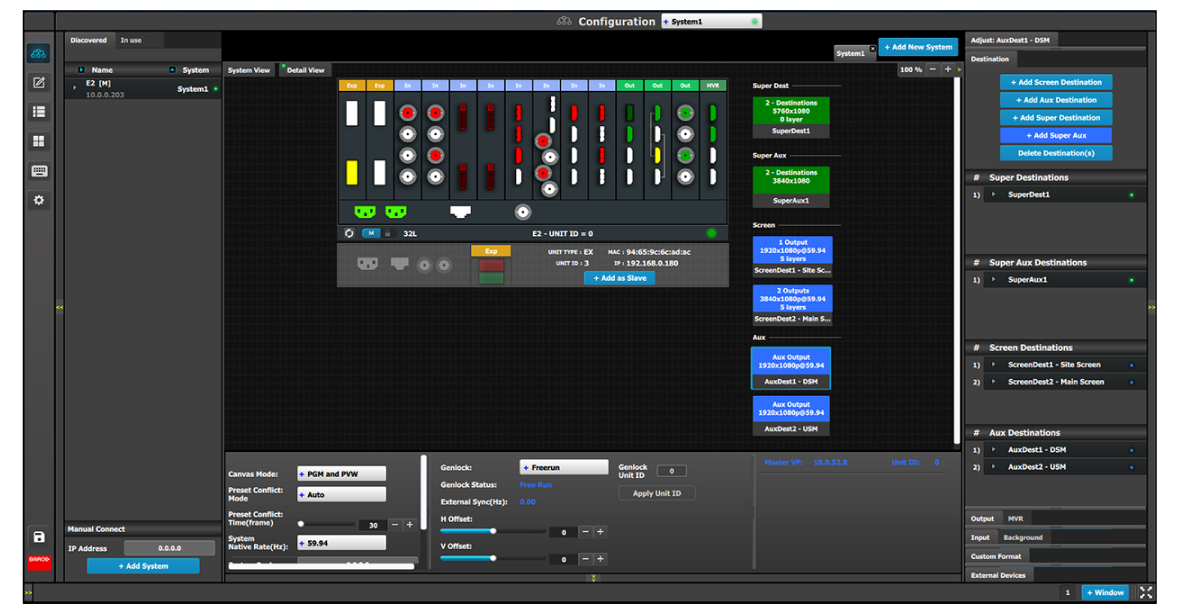

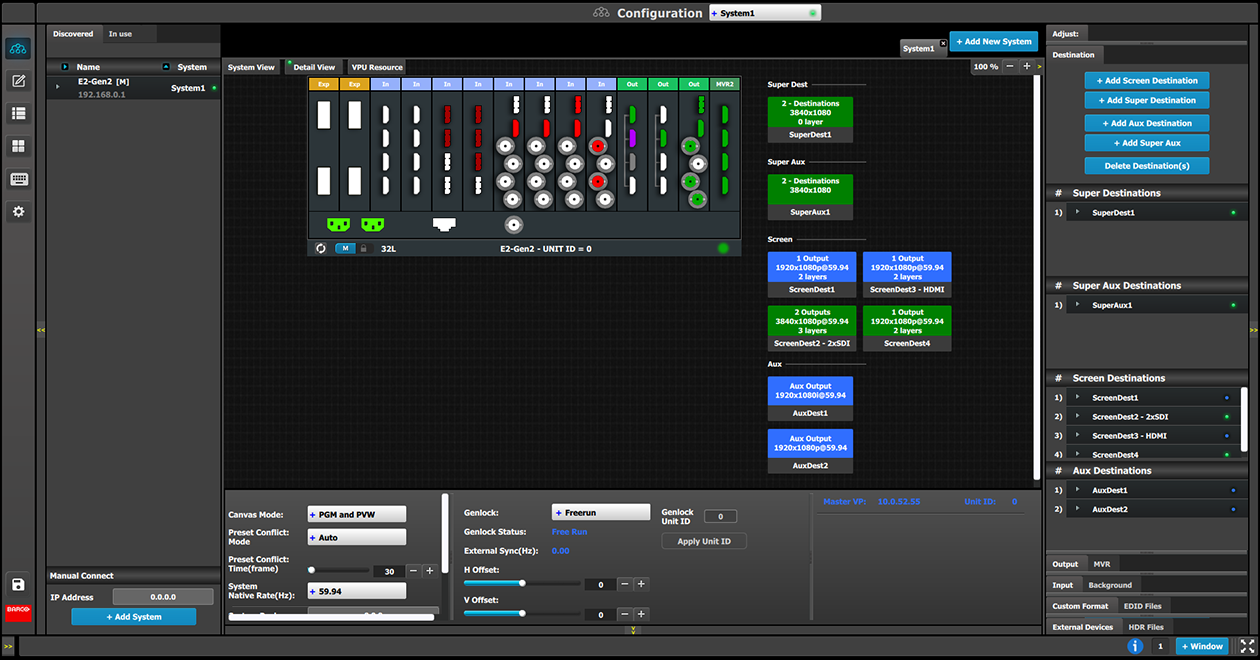

Image 6–28 Destinations Auxiliaires et destinations Écrans attribuées aux Super destinations Auxiliaires et aux Super destinations Écrans
Manipulation des Super destinations Auxiliaires et des destinations Auxiliaires dans le menu Programmation

Le menu Programmation permet de manipuler les Super destinations Auxiliaires et les destinations Auxiliaires.

Les exemples suivants utilisent une Super destination Auxiliaire qui contient neuf destinations Auxiliaires, disposées dans une matrice 3 x 3.

Pour afficher la Super Auxiliaire...

  1. Sélectionnez le menu Programmation.

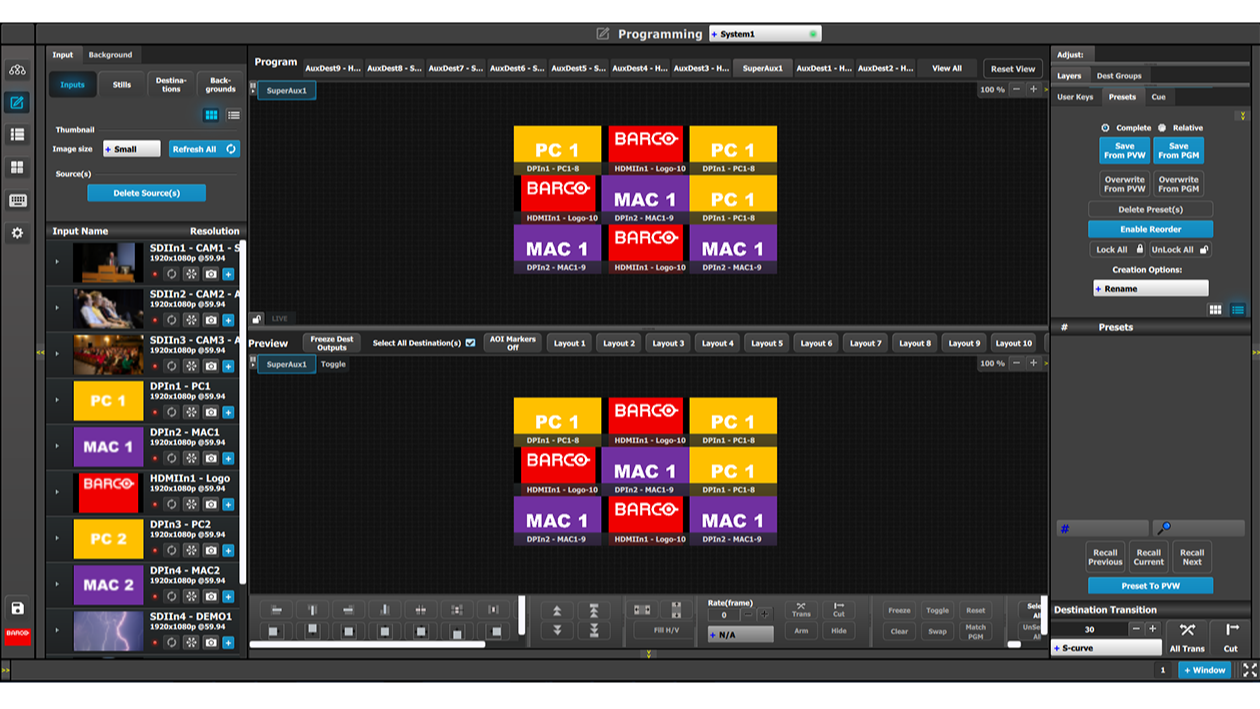

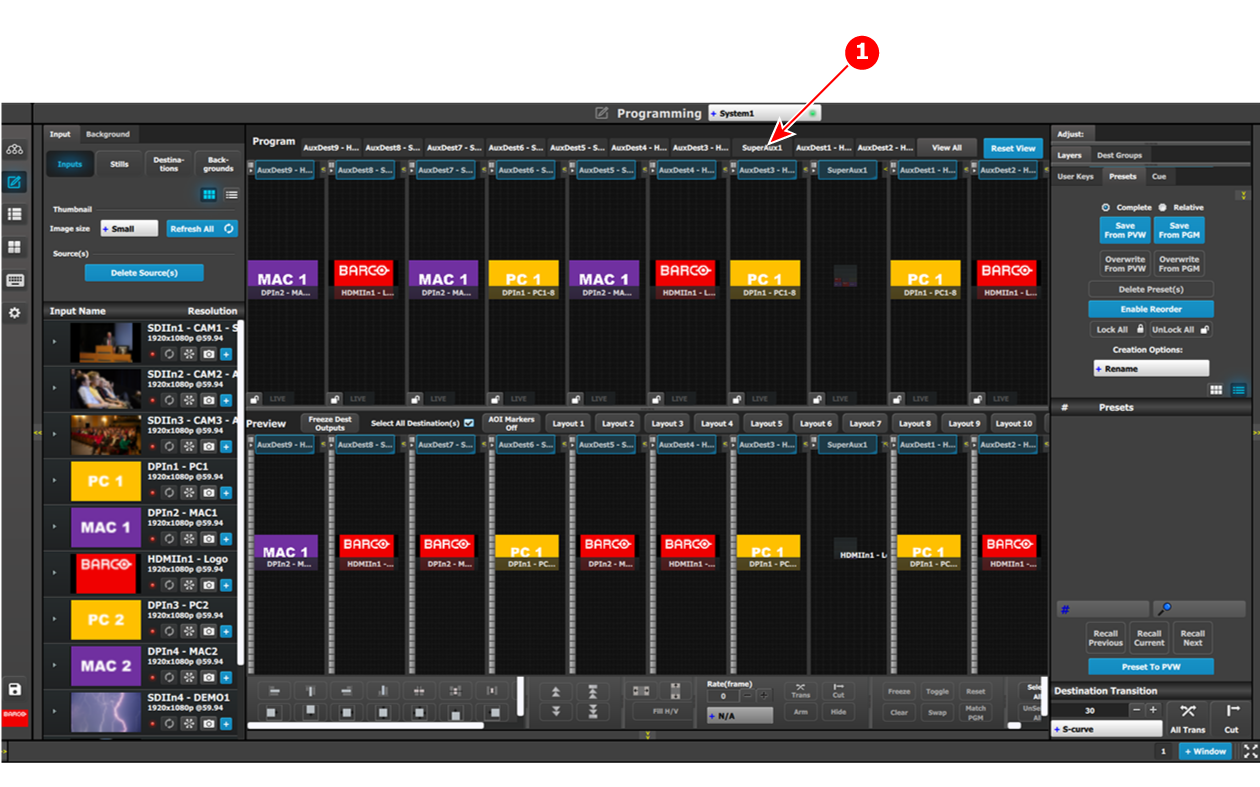

    Image 6–29 Menu Programmation, indiquant les Auxiliaires et la Super Auxiliaire
    1
    Onglet Super Aux. 1
  2. Sélectionnez l’onglet Super Aux. 1 pour afficher la Super Auxiliaire.

    Image 6–30 Menu Programmation, indiquant la Super Auxiliaire

Pour disposer en mosaïque une source sur la totalité de la Super Auxiliaire...

  1. Double-cliquez sur une source de la Super Auxiliaire.

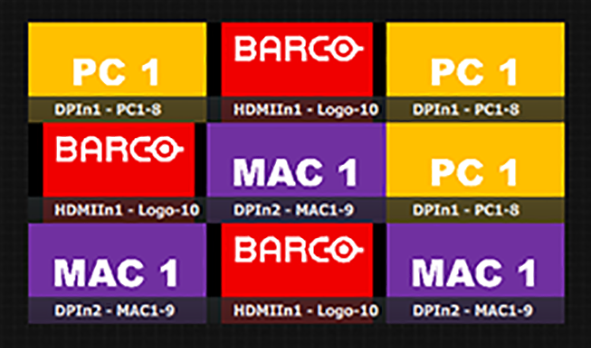

    Image 6–31 Matrice de la Super Auxiliaire

    Par exemple, si vous double-cliquez sur la source qui affiche le logo Barco, le logo Barco s’étend sur la totalité de la Super Auxiliaire.

    Image 6–32 Mosaïque de la Super Auxiliaire
  2. Double-cliquez sur la source « super-mise à l’échelle » pour la ramener à sa taille originale et à sa destination Auxiliaire.

Pour mettre à l’échelle une source dans la Super Auxiliaire...

  1. Sélectionnez une source dans la Super Auxiliaire.

    Image 6–33 Auxiliaire sélectionnée
  2. Faites glisser la case interne de la case de sélection sur les Auxiliaires à couvrir.

    Par exemple, faites glisser la case de sélection sur les autres Auxiliaires dans le quadrant inférieur gauche.

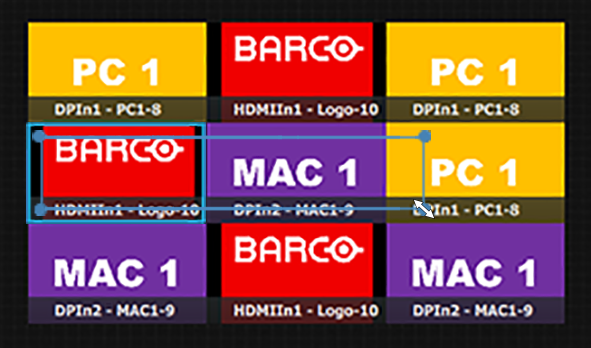

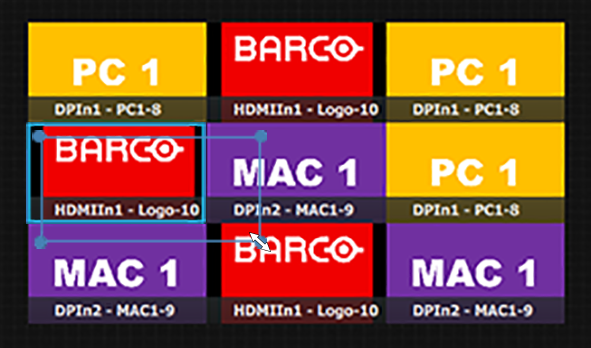

    Image 6–34 Case de sélection de l’Auxiliaire redimensionnée
  3. Relâchez la case de sélection.

    La source sélectionnée couvre les quatre Auxiliaires du quadrant inférieur gauche.

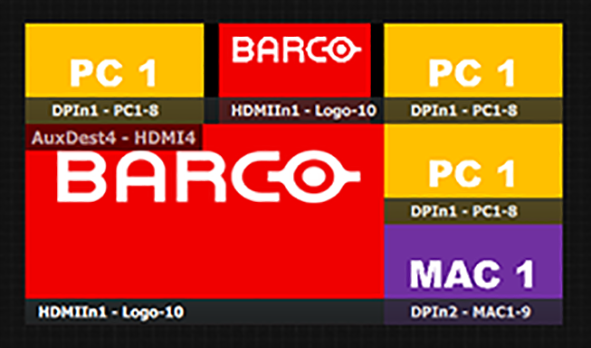

    Image 6–35 Auxiliaire en mosaïque sur le quadrant
  4. Double-cliquez sur la source pour lui redonner sa taille d’origine.

Pour mettre à l’échelle une source de n’importe quel groupe d’Auxiliaires dans la Super Auxiliaire...

  1. Sélectionnez une source dans la Super Auxiliaire.

    Image 6–36 Auxiliaire sélectionnée
  2. Faites glisser la case interne de la case de sélection sur les Auxiliaires à couvrir.

    Par exemple, faites glisser la case de sélection sur les autres Auxiliaires de la même ligne ou de la même colonne.

    Image 6–37 Sélection horizontale des Auxiliaires
  3. Relâchez la case de sélection.

    La source sélectionnée couvre les autres Auxiliaires de la même ligne ou colonne.

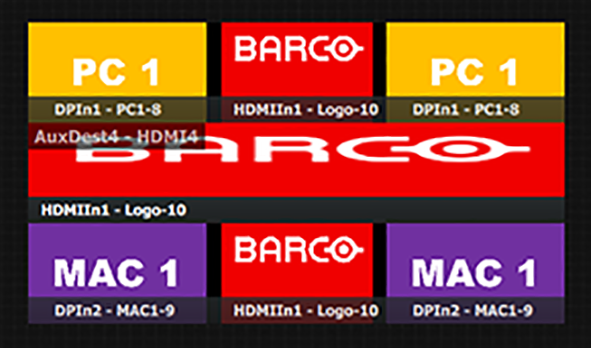

    Image 6–38 Auxiliaire mise à l’échelle à l’horizontale
  4. Double-cliquez sur la source mise à l’échelle pour lui redonner sa taille d’origine et son emplacement Auxiliaire de départ dans la Super Auxiliaire.

De la même manière, une Auxiliaire peut être mise à l’échelle à la verticale dans la Super Auxiliaire.

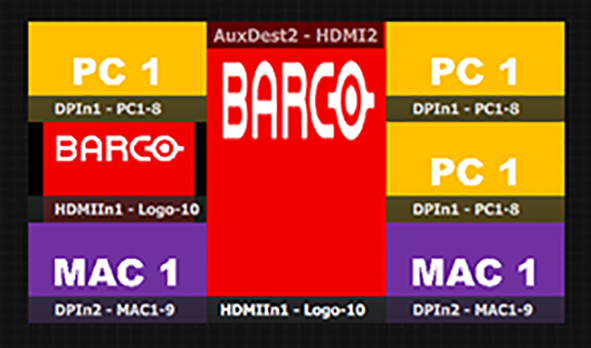

Image 6–39 Auxiliaire mise à l’échelle à la verticale
