Généralités

L’interface utilisateur est organisée autour d’une Barre de navigation du menu à gauche de l’écran et d’une Zone de travail dans le reste de l’écran. La disposition des écrans est similaire dans l’ensemble de la GUI.

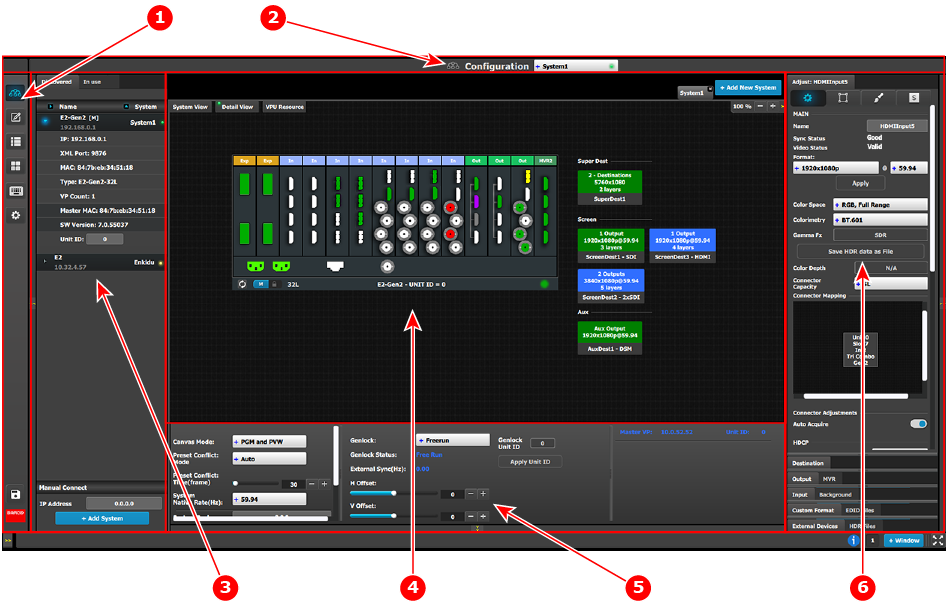

Afin d’expliquer la disposition, nous allons examiner l’écran de démarrage du Menu Configuration et décrire les différents composants. Les écrans des autres menus suivent la même structure et le même flux.

Barre de navigation du menu

À l’extrême gauche de l’écran se trouve la Barre de navigation du menu qui permet aux utilisateurs de naviguer entre les différents écrans et d’enregistrer ou de restaurer les configurations du système. Cette zone de l’écran est toujours visible et reste inchangée. Les boutons disponibles sur la Barre de navigation du menu sont les suivants :

• Configuration du système : permet d’accéder au Menu Configuration du système.
• Programmation : permet d’accéder au Menu Programmation.
• Repère : permet d’accéder au Menu Repère.
• Multi-visionneuse : permet d’accéder au Menu Multi-visionneuse.
• Contrôleur : permet d’accéder au Menu Contrôleur.
• Réglages : permet d’accéder au Menu Réglages, qui contient la page Web de l’EMP, ainsi que d’autres paramètres.
• Sauvegarde du système.

Barre de titre

En haut de la zone de travail, une barre de titre indique le nom de la page sélectionnée (ex. : configuration).

Zone de sélection

La zone de sélection permet aux utilisateurs de choisir le système ou l’appareil qui sera utilisé.

Zone de schéma

Au milieu se trouve la zone de schéma où le système, les écrans et la Multi-visionneuse sont représentés sous forme graphique.

Zone de configuration

Sur le côté droit se trouve la zone de configuration où les utilisateurs effectuent tous les réglages nécessaires.
