15.18 Ensemble Genlock

Organigramme
Image 15–40

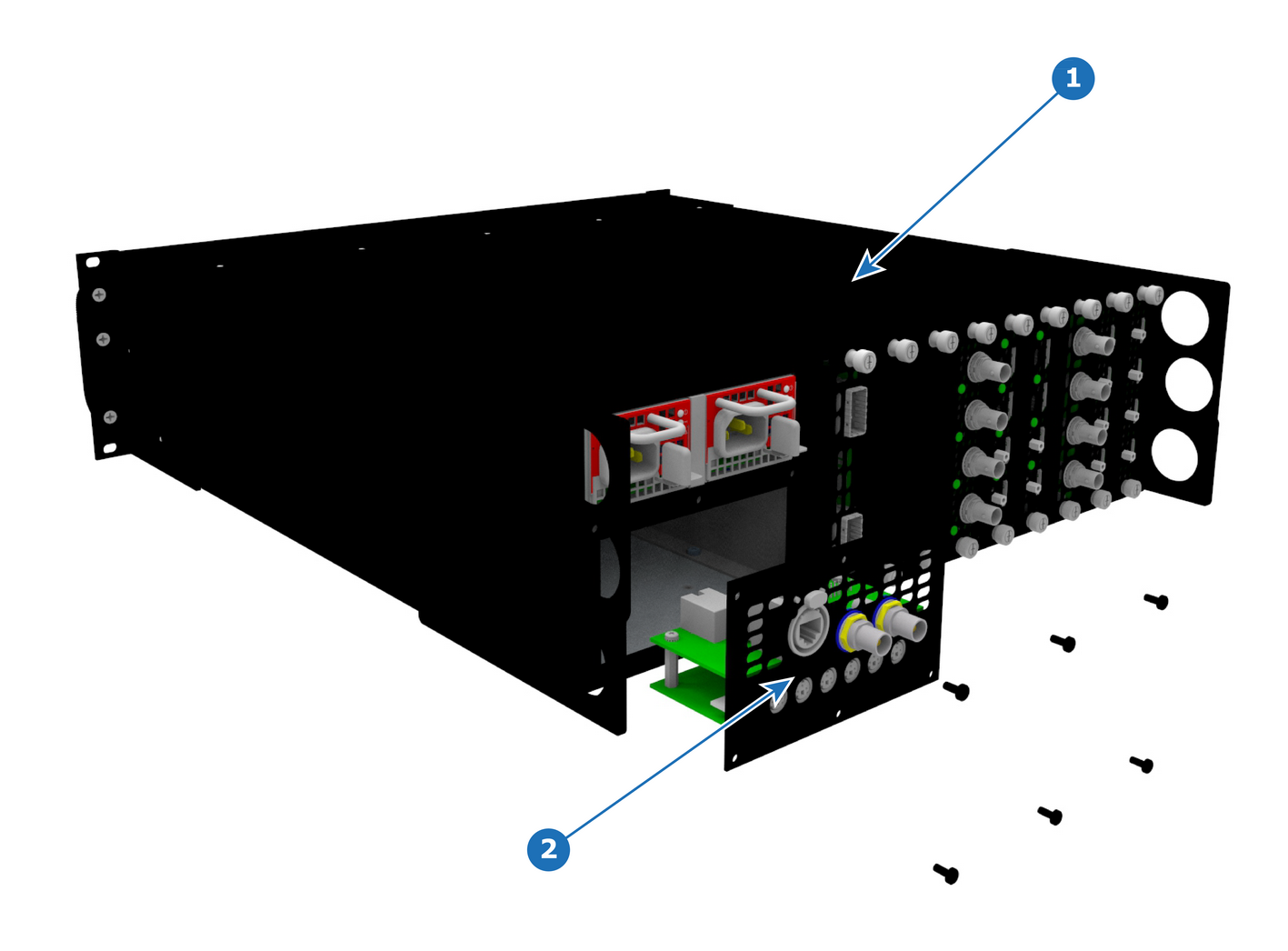

Présentation
Image 15–41
1
Châssis
2
Ensemble Genlock
Pièces concernées
GENLOCK/S3D S3
Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer l’ensemble Genlock

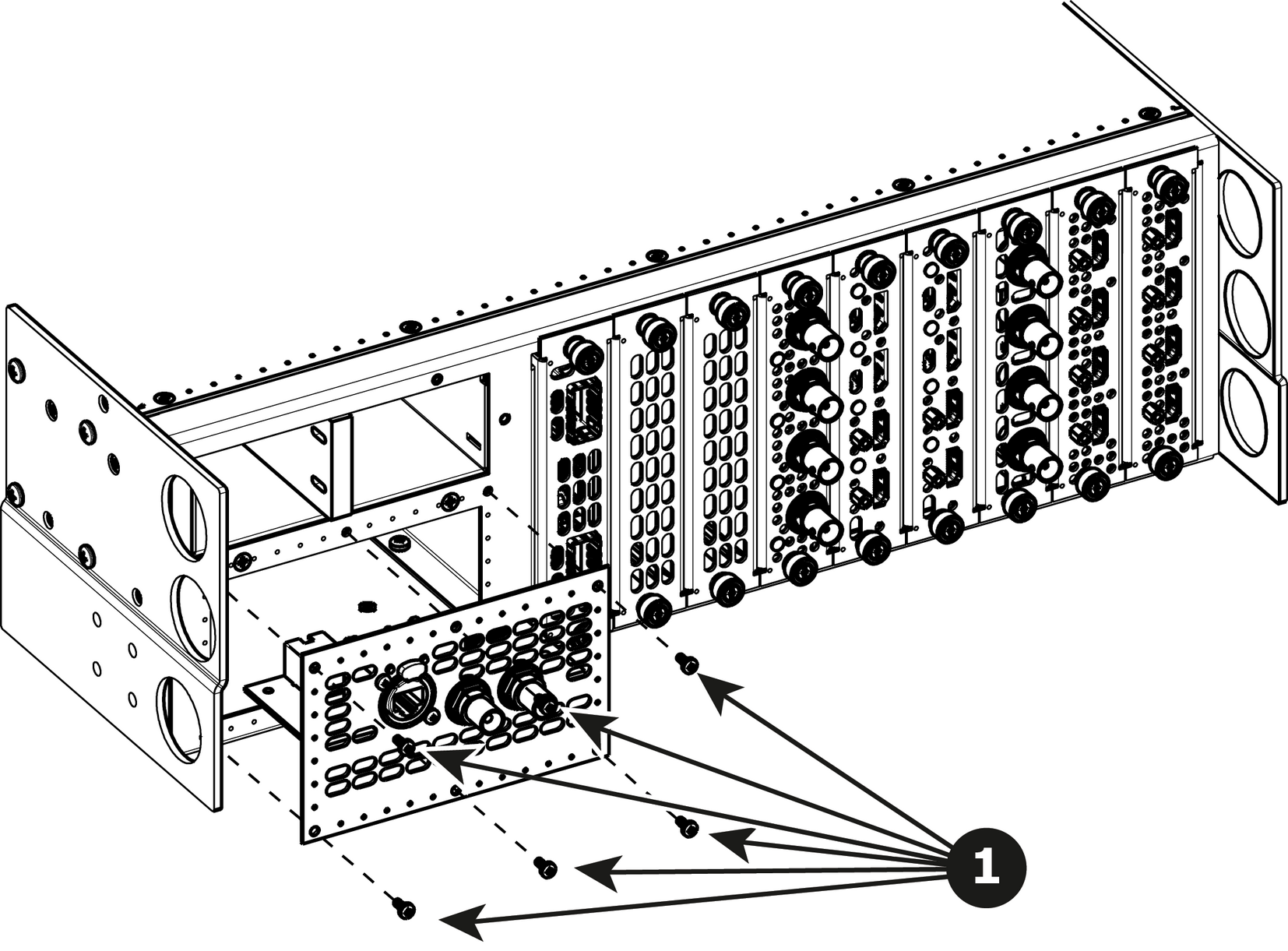

  1. Retirez les six vis à tête cylindrique bombée (4-40 X .25) qui fixent l’ensemble Genlock à l’arrière du châssis.

    Image 15–42

  2. Retirez doucement l’ensemble Genlock de l’appareil. Ne tirez pas l’ensemble trop loin vers l’arrière car deux câbles y sont encore attachés.

    Remarque : À ce stade, deux câbles relient encore l’ensemble Genlock à l’appareil.

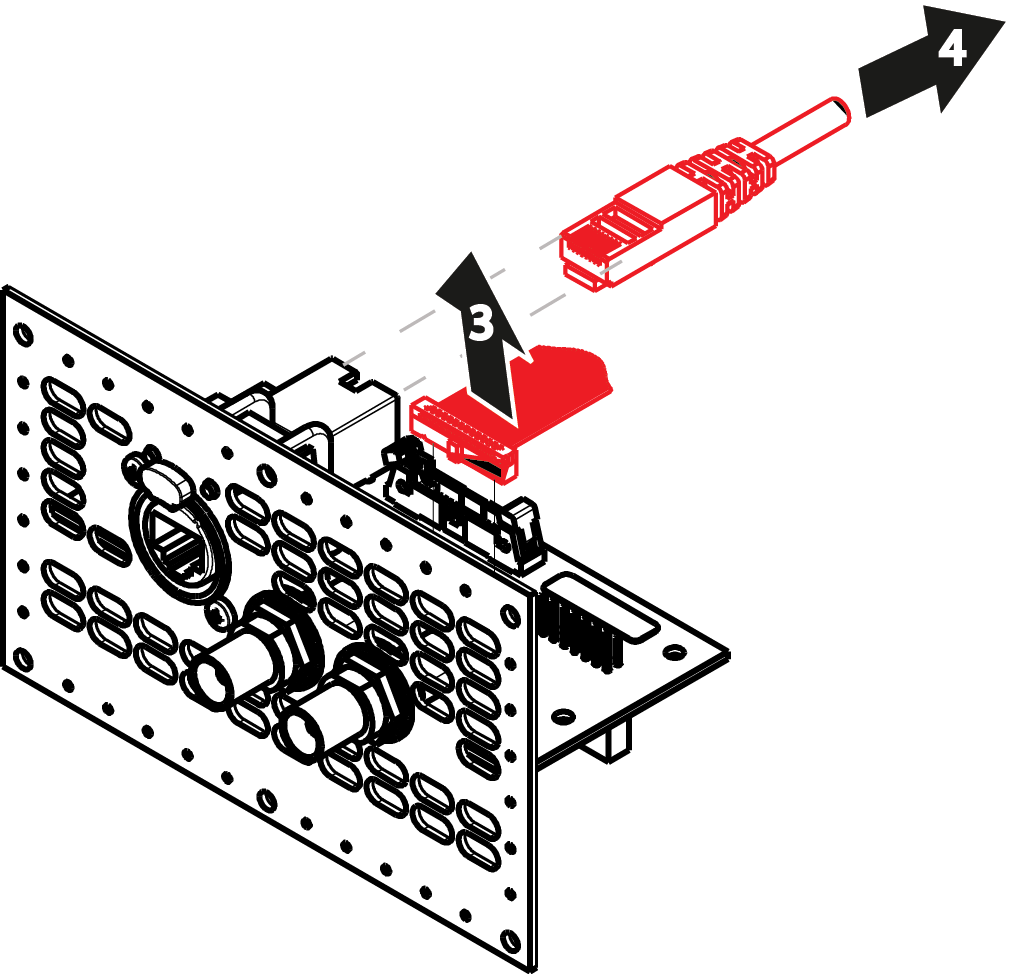

  3. Détachez du connecteur la limande de Genlock et soulevez-la pour la retirer de la carte Genlock.

    Remarque : Ce câble relie la carte Genlock à la carte mère.
    Image 15–43

  4. Détachez le câble Ethernet du connecteur et tirez-le vers l’arrière pour le retirer de la carte Genlock.

    Remarque : Ce câble relie la carte Genlock à la carte mère.
Comment installer l’ensemble Genlock

Pour installer l’ensemble Genlock, suivez la même procédure dans l’ordre inverse.
