Pièces concernées
| Protection de connecteur arrière |
15.19 Équerres de rack arrière
Outils nécessaires
1x tournevis cruciforme n°2
Comment retirer les équerres de rack arrière
Retirez les huit vis à tête cylindrique bombée (8-32x.31), quatre de chaque côté, pour détacher de l’appareil les équerres de rack arrière et les protections de connecteur.
Remarque : Il n’est pas nécessaire de retirer les équerres de rack arrière pour accéder à d’autres parties de l’appareil.

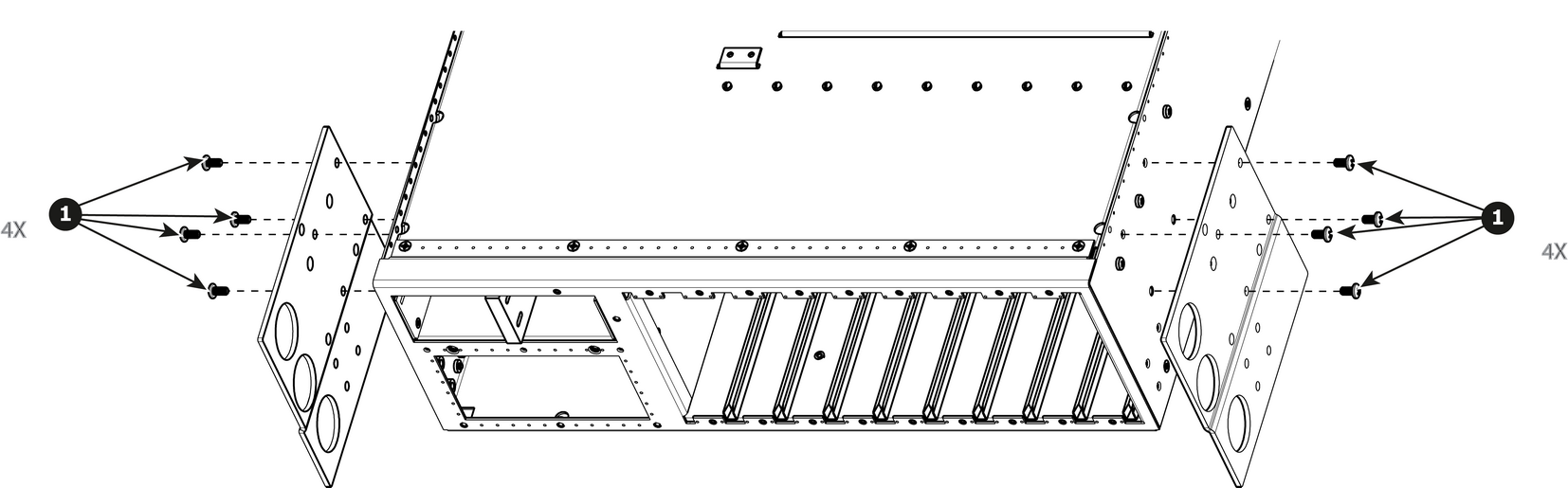

Image 15–44
Comment installer les équerres de rack arrière
Pour installer les équerres de rack arrière, suivez la même procédure dans l’ordre inverse.
