16.6 Panneau supérieur

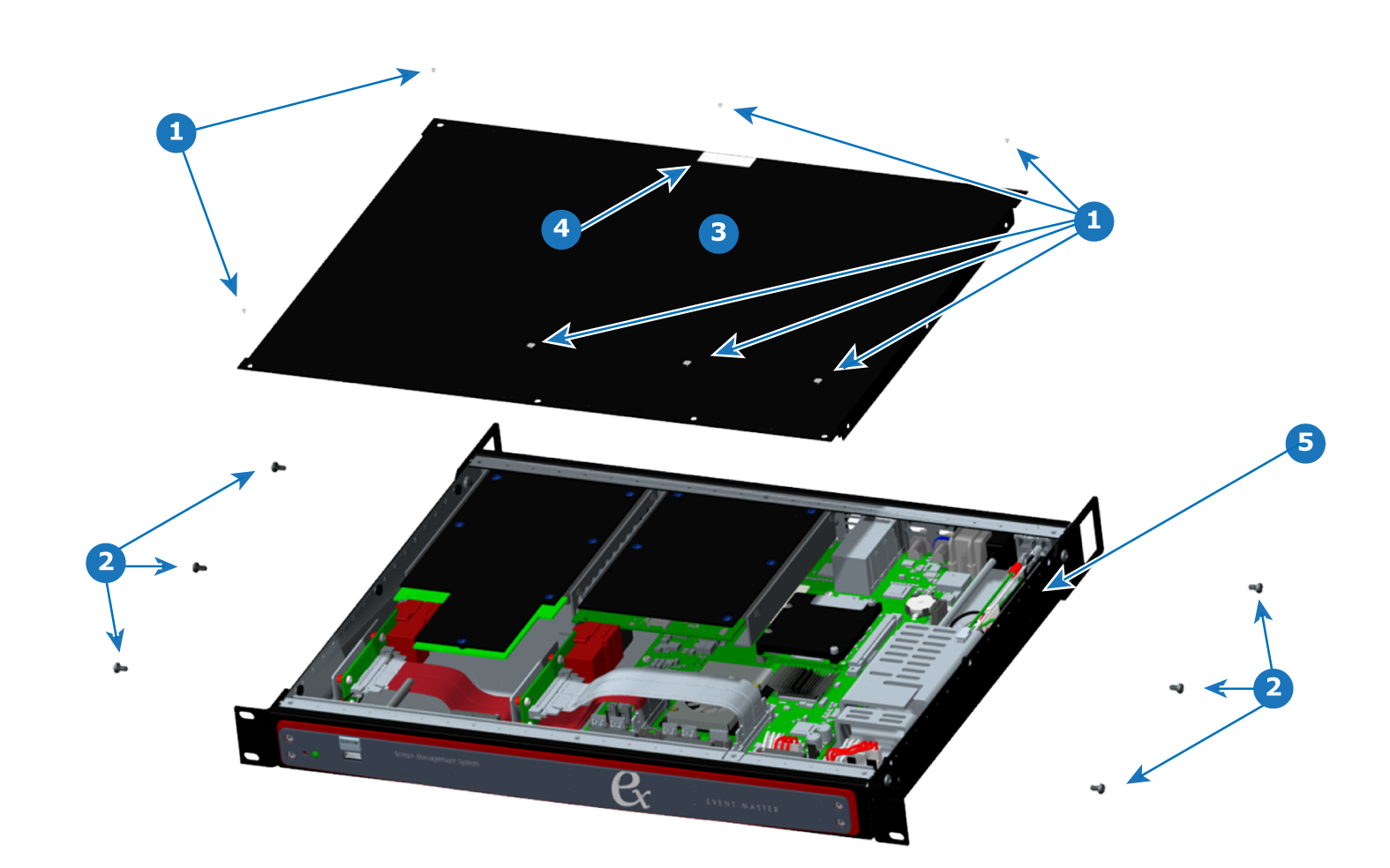

Présentation
- 1
- Vis à tête plate 82° UC, 4-40
- 2
- Vis à tête cylindrique bombée, 6-32
- 3
- Panneau supérieur
- 4
- Étiquette d’inviolabilité
- 5
- Châssis
Pièces concernées
| Châssis de l’EX |
| Couvercle du châssis de l’EX |
| Étiquette d’inviolabilité |
| Vis à tête plate 82° UC, 4-40 |
| Vis à tête cylindrique bombée, 6-32 |
Outils nécessaires
- 1x tournevis cruciforme n°1
- 1x tournevis cruciforme n°2
Comment retirer le couvercle supérieur
Retirez les sept vis 4-40 à tête plate situées sur le dessus de l’appareil.
La vis centrale du bord arrière du couvercle supérieur se trouve sous l’étiquette d’inviolabilité. Il peut être plus facile de retirer la vis si vous retirez d’abord l’étiquette.
- Retirez les six vis à tête cylindrique bombée 6-32 situées sur les côtés de l’appareil.
- Soulevez le couvercle supérieur de l’appareil.
Comment installer le couvercle supérieur
Pour installer le couvercle supérieur sur le châssis de l’EX, suivez les étapes de la procédure de retrait dans l’ordre inverse.
Remarque : Appliquez du frein-filet Loctite 242 (ou équivalent) sur les vis qui fixent le couvercle supérieur au châssis. Serrez les vis à tête plate 4-40 à 0,56 N·m (5 in-lbs). Serrez les vis à tête cylindrique bombée 6-32 à 0,9 N·m (8 in-lbs).
