15.33 Câble de ventilateur 3RU

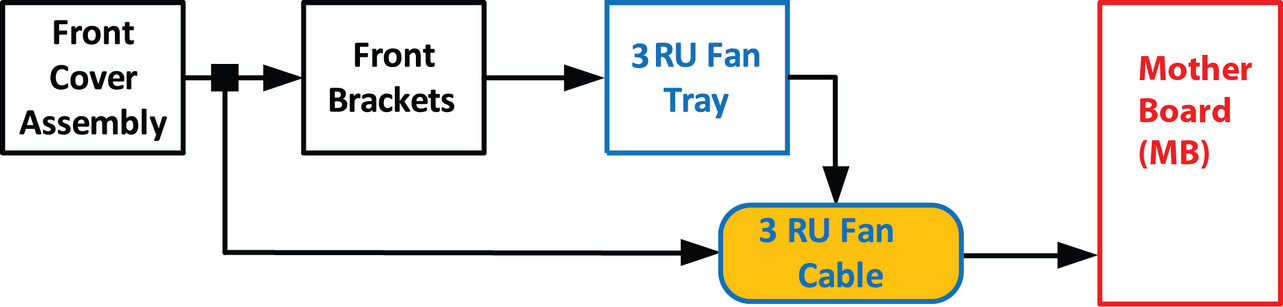

Organigramme
Image 15–89
Remarque : Le câble 3RU alimente les ventilateurs 3RU à partir de la carte mère.
Remarque : Un côté du câble est fixé à un support métallique qui est accessible une fois le plateau de ventilation 3RU retiré. L’autre côté de l’ensemble de câbles est relié à la carte mère.

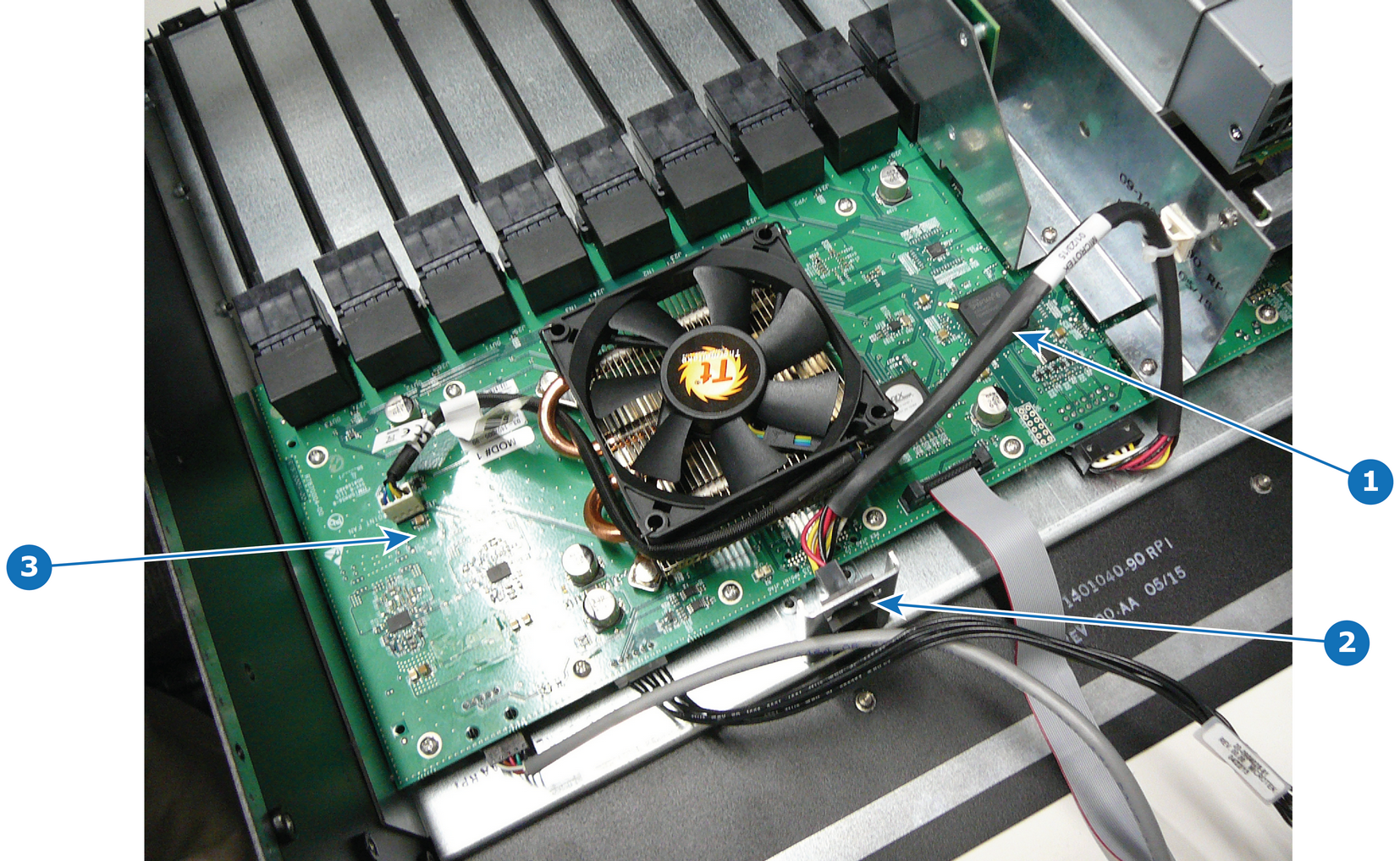

Présentation
Image 15–90
1
Câble de ventilateur 3RU
2
Connecteur de ventilateur 3RU
3
Carte mère
Pièces concernées
Kit de câbles du S3
Outils nécessaires
Comment retirer le câble de ventilateur 3RU
  1. Pour accéder à la carte mère, suivez les étapes détaillées dans les autres procédures pour retirer l’ensemble de couvercle avant, les supports avant et le plateau de ventilation 3RU.

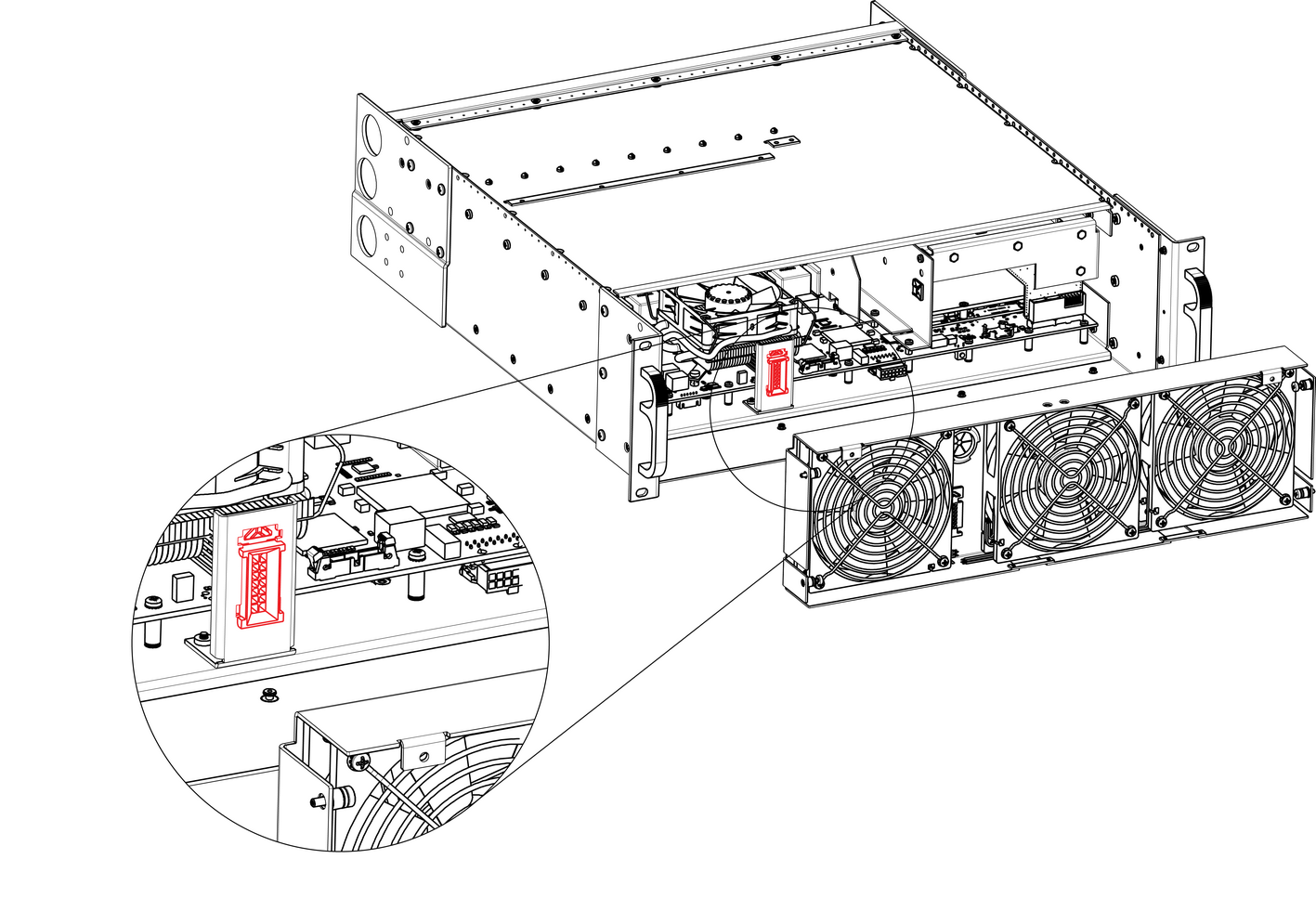

  2. Localisez le connecteur de câble 3RU qui est exposé une fois le plateau de ventilation 3RU retiré. Le connecteur est fixé sur un support métallique monté à la verticale dans le châssis.

    Image 15–91

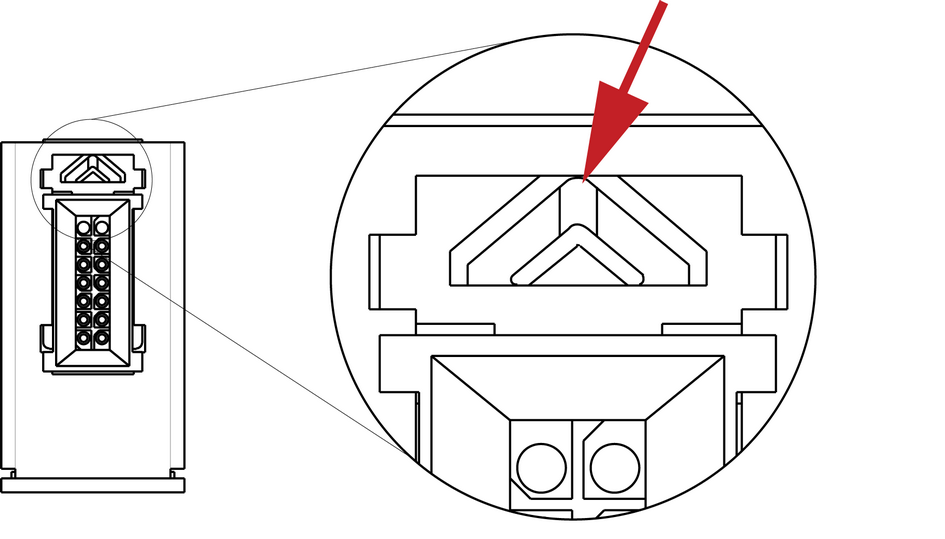

  3. Localisez le verrou situé sur le dessus du connecteur et poussez-le vers l’arrière pour dégager le connecteur du support.

    Image 15–92

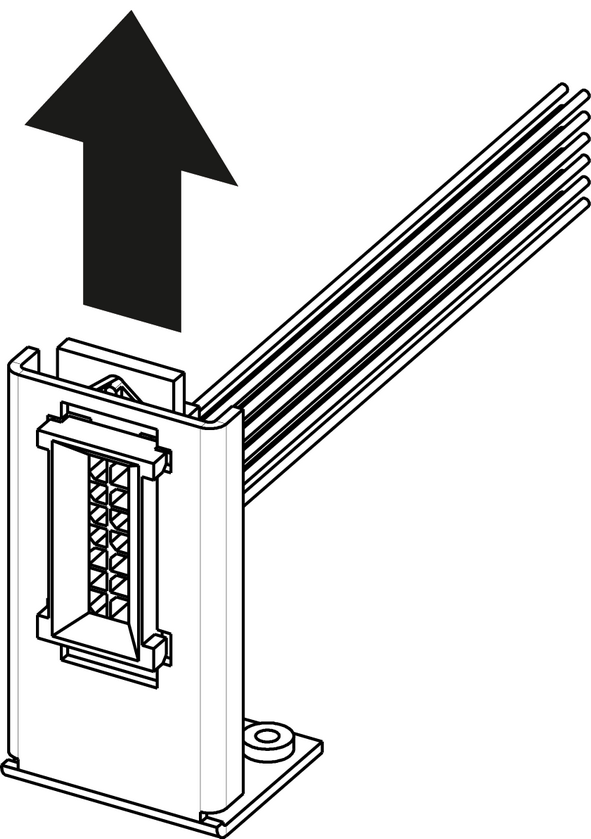

  4. Poussez le connecteur vers le haut jusqu’à ce que les emplacements du support métallique s’alignent sur les brides des connecteurs.

    Image 15–93

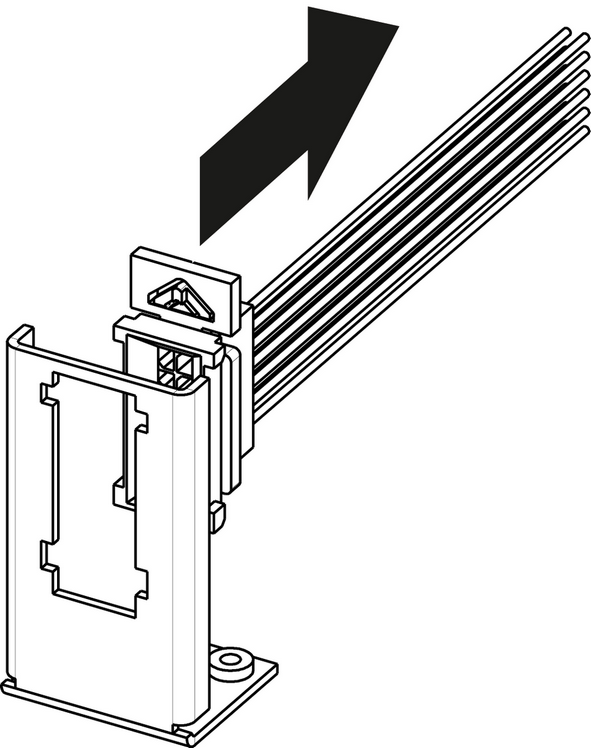

  5. Retirez doucement l’ensemble de câbles 3RU du support.

    Image 15–94

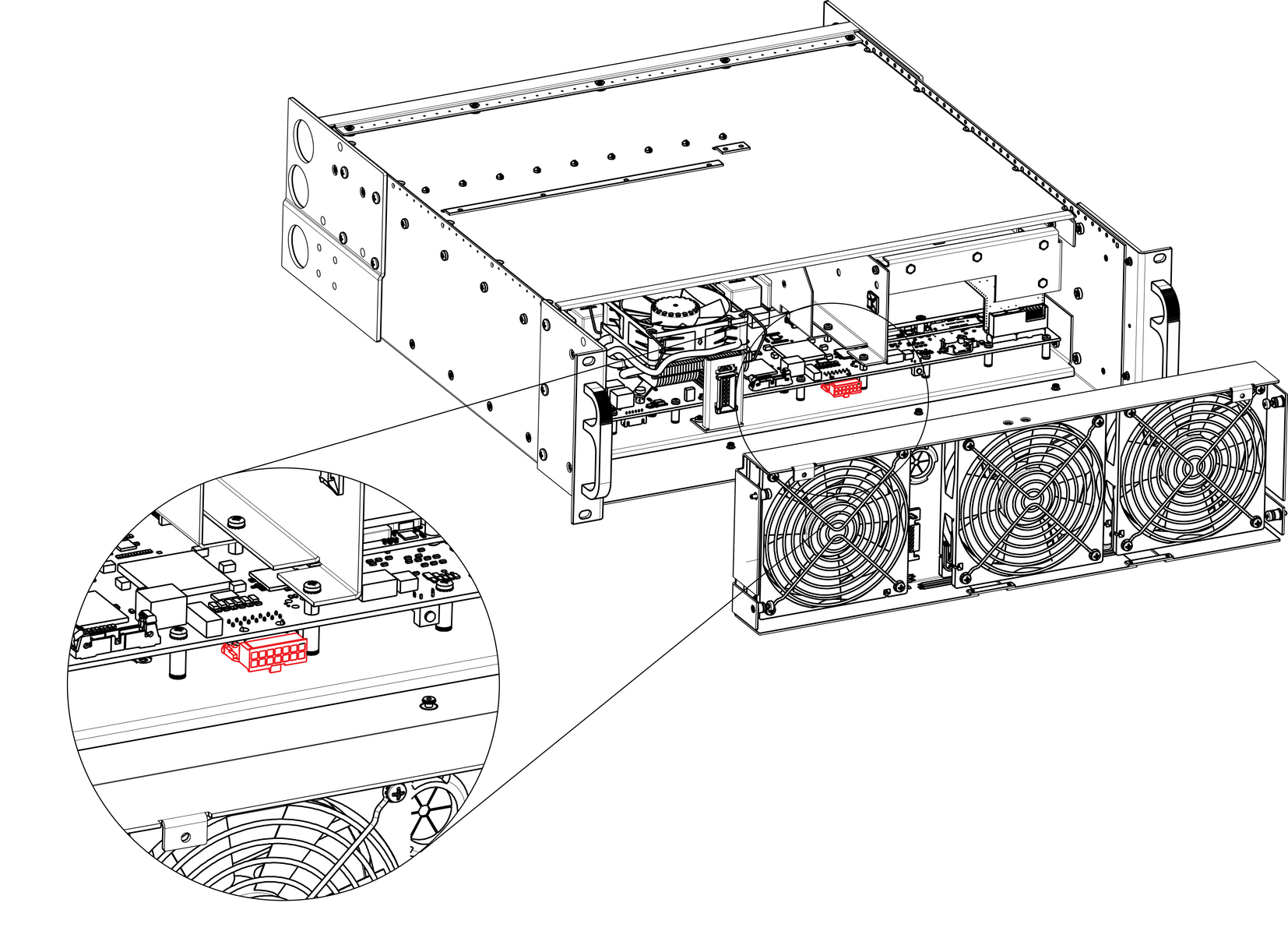

  6. Localisez le câble 3RU qui est branché sur la carte mère.

    Image 15–95

  7. Retirez le câble 3RU en le poussant doucement.

    Remarque : Il peut s’avérer nécessaire de desserrer l’attache du câble qui maintient le câble en place sur la plaque de support latérale.
Comment installer le câble de ventilateur 3RU

Pour installer le câble de ventilateur 3RU, suivez la même procédure dans l’ordre inverse.
