10.10 Boutons de destination

Présentation

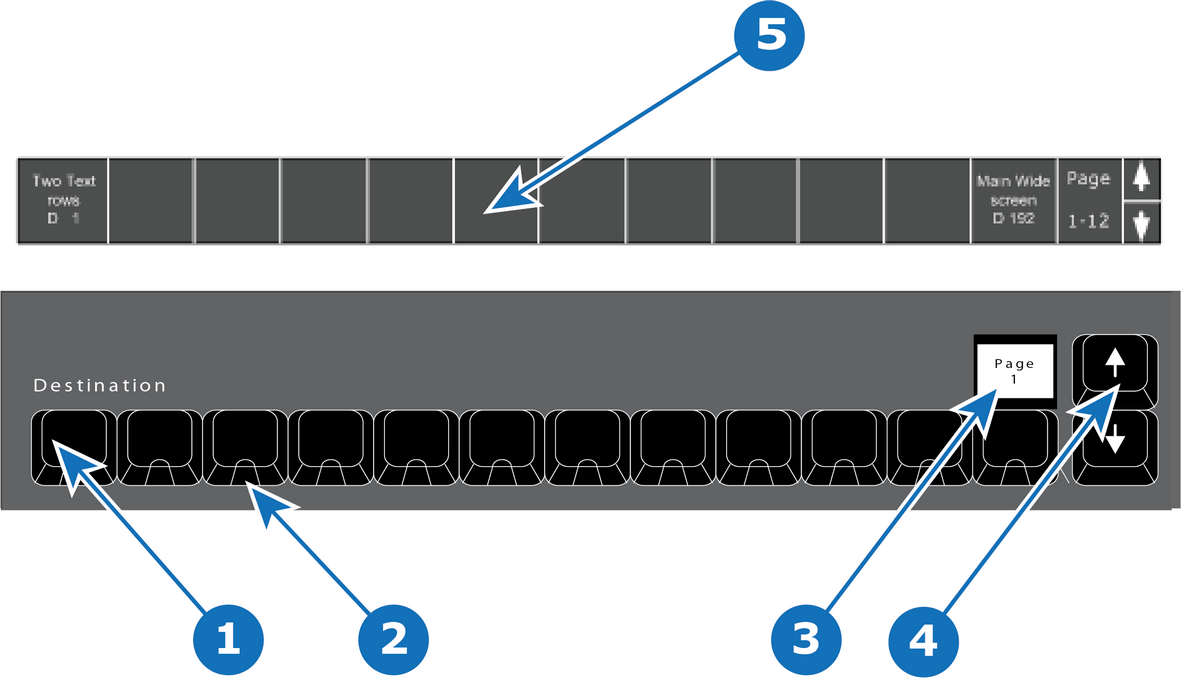

Image 10–10
1
12 boutons de destination.
2
DEL bleue.
3
Affichage de la page actuelle.
4
Boutons fléchés (changement de page : haut et bas).
5
Noms des destinations affichés au bas de l’écran.
Description

Les 12 boutons de destination comportent plusieurs pages qui permettent à l’opérateur de définir des ordres et des dispositions personnalisés de destinations mappées.

Le nom de la destination est affiché en bas de la GUI sur l’écran tactile. Il peut être affiché ou masqué selon les préférences.

L’écran situé au-dessus du bouton 12 affiche la page actuelle (1 à 8) des destinations. Utilisez la Flèche (haut et bas) pour changer de page.

Les DEL sous les boutons sont de couleur BLEUE. Lorsqu’elle est allumée, cela indique que la destination est sélectionnée.
