15.22 Guide-carte supérieur

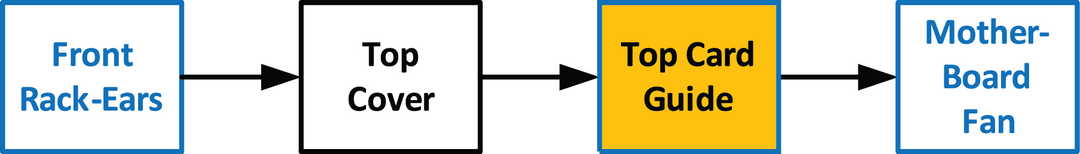

Organigramme
Image 15–49
Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer le guide-carte supérieur

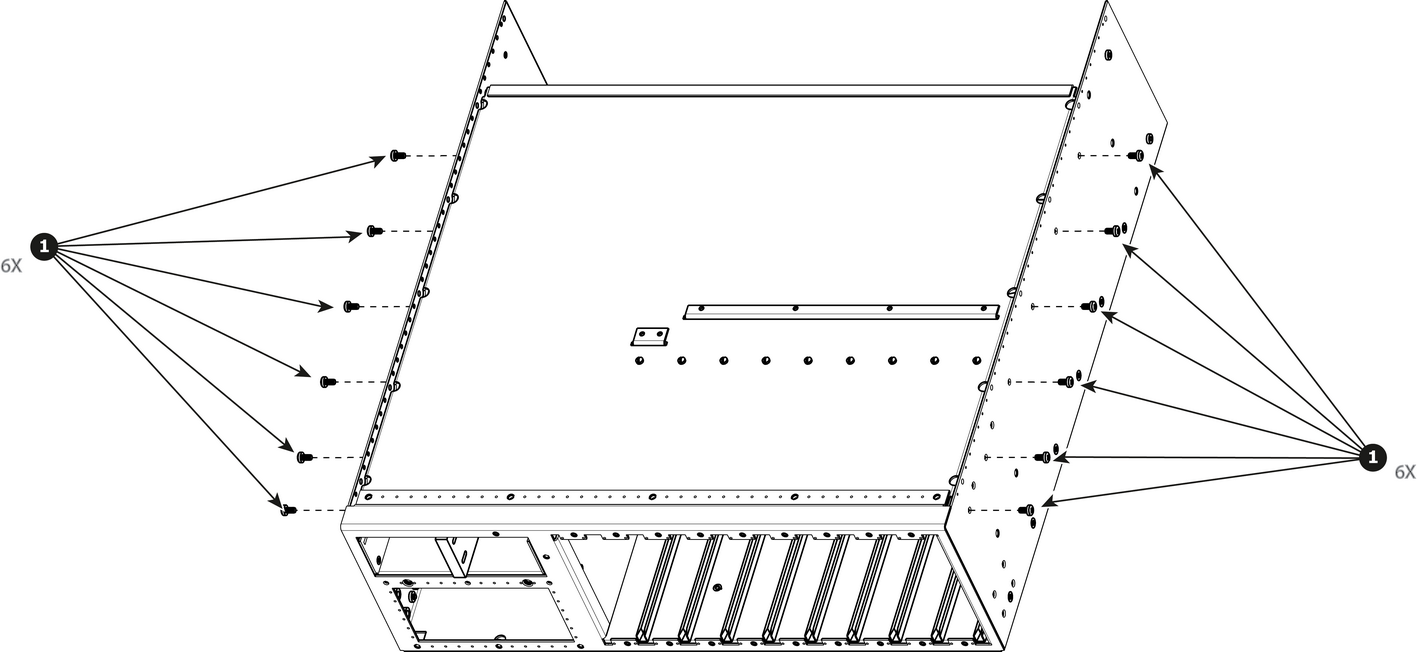

  1. Retirez les 12 vis des deux côtés (6 de chaque côté, 6-32x0,25) qui se trouvent sur le dessous de l’appareil.

    Image 15–50
  2. Retirez doucement le couvercle du guide-carte de l’appareil.
Comment installer le guide-carte supérieur

Pour installer le guide-carte supérieur, suivez la même procédure dans l’ordre inverse.

Remarque : Lors de l’installation du guide, veillez à ce que deux cartes soient installées à l’arrière avant de serrer les vis.
Remarque : Appliquez du frein-filet Loctite 242 sur les vis avant l’installation.
