4.4 Carte d’entrée DVI liaison double

Généralités

La carte d’entrée DVI liaison double comprend deux connecteurs DVI-I liaison double qui peuvent prendre en charge un signal vidéo DVI liaison simple ou double.

Remarque : Bien que les connecteurs DVI-I comportent des broches qui prennent en charge les signaux analogiques, la carte DVI ne prend pas en charge les signaux analogiques. Si vous devez connecter un signal analogique à l’appareil, vous devez utiliser un convertisseur analogique-numérique externe.

La figure ci-dessous représente les connecteurs du panneau arrière de la carte d’entrée DVI liaison double :

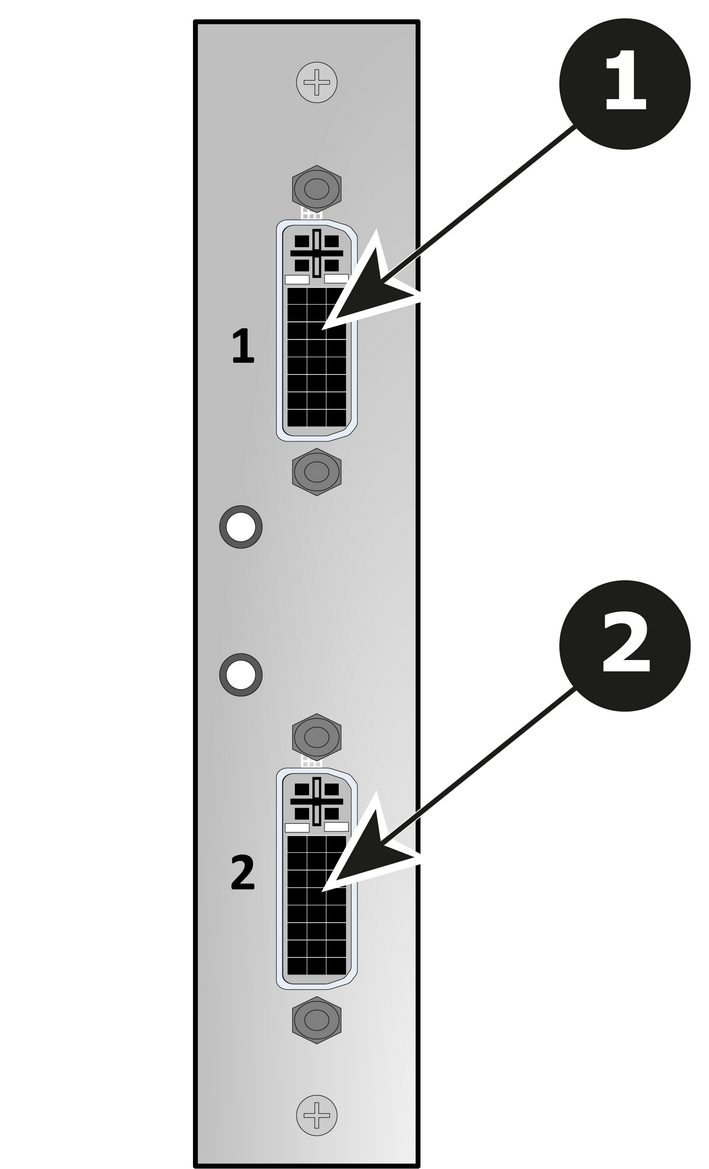

Image 4–9 Panneau arrière de la carte d’entrée DVI liaison double

1	Connecteur DVI-I liaison double - DVI 1 avec une DEL qui s’allume en vert lorsqu’une synchronisation valide a été détectée.
2	Connecteur DVI-I liaison double - DVI 2 avec une DEL qui s’allume en vert lorsqu’une synchronisation valide a été détectée.

Fonctionnalités

Traiter jusqu’à 2 signaux indépendamment
2x connecteurs DVI-I liaison double
Prise en charge du signal vidéo DVI liaison simple ou double
Chaque canal d’entrée comprend une DEL qui s’allume en vert lorsqu’une synchronisation valide est détectée.

Spécifications

Spécification DVI 1.0
H actif max. : 4 096, V actif max. : 3 072
Format pris en charge :
- Tous les formats DVI liaison simple jusqu’à 165 MHz
- Tous les formats DVI liaison double jusqu’à 330 MHz
- 4K/UHD pris en charge :
  - Entrée 3840x2160/23,98/24/25/29,97/30 via 1x DVI DL, 2x DVI SL (moitié G et moitié D) ou 4x DVI SL (quadrants)
  - Entrée 3840x2160/50/59,94/60 via 2x DVI DL (moitié G et D) ou 4x DVI SL (quadrants)
  - Entrée 4096x2160/23,98/24/25/29,97/30 via 2x DVI SL (moitié G et D) ou 4x DVI SL (quadrants)
  - Entrée 4096x2160/50/59,94/60 via 2x DVI DL (moitié G et D) ou 4x DVI SL (quadrants)
  - Entrée 4096x2400/23,98/24/25/29,97/30 via 2x DVI SL (moitié G et moitié D) ou 4x DVI SL (quadrants)
  - Entrée 4096x2400/50/59,94/60 via 2x DVI DL (moitié G et moitié D) ou 4x DVI SL (quadrants)
- Compatible EDID version 1.3
- Compatible HDCP version 1.4

DVI

Digital Visual Interface est une interface d’affichage développée en réponse à la multiplication des écrans plats numériques.

Norme de connectivité vidéo numérique développée par DDWG (Digital Display Work Group). Cette norme de connexion propose deux connecteurs différents : l’un à 24 broches qui gère uniquement les signaux vidéo numériques, et l’autre à 29 broches qui gère à la fois les signaux vidéo numériques et analogiques. Cette norme utilise le signal TMDS (Transition Minimized Differential Signal) de Silicon Image et DDC (Display Data Channel) de VESA (Video Electronics Standards Association).

L'interface DVI peut être à liaison simple ou double.
