14.4 Cartes d’E/S et de liaison à l’arrière

Organigramme
Image 14–3
Présentation

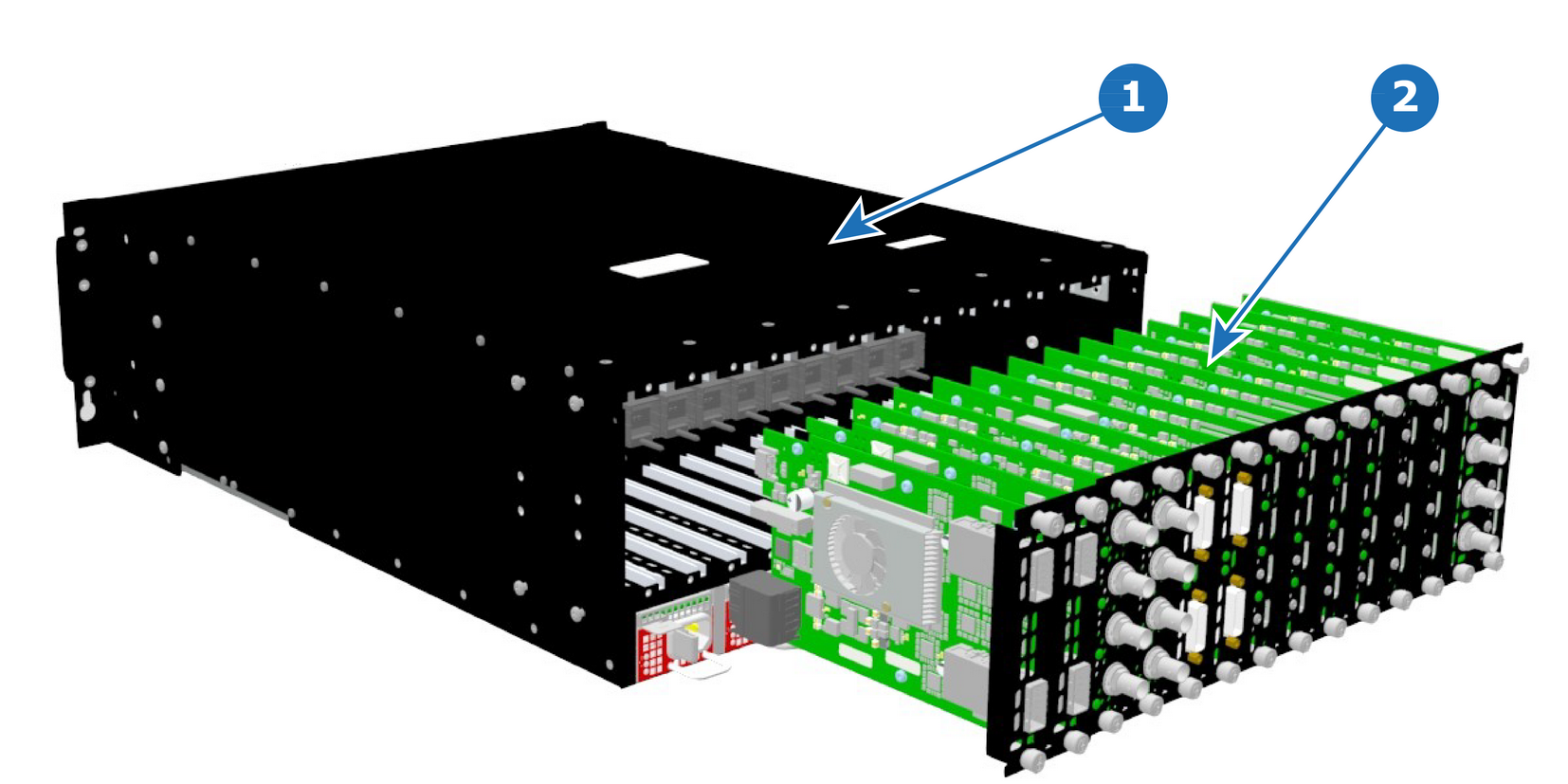

Image 14–4
1
Châssis
2
Cartes d’E/S et de liaison
Pièces concernées
DVI Input
Sortie SDI
Entrée SDI
Sortie HDMI
Entrée DP/HDMI
Sortie DVI
Carte de liaison
Carte de sortie DP IN 1.2 quadruple
Entrée Tri-Combo
Sortie Tri-Combo
Carte d’entrée HDMI quadruple
Carte de sortie HDMI 2.0 quadruple
Carte d’entrée DP 1.2 quadruple
Outils nécessaires

Tournevis cruciforme n°2.

Comment retirer une carte

  1. Localisez la carte que vous souhaitez remplacer.

    Remarque : Il y a 14 emplacements pour cartes. Le premier emplacement à gauche est l’emplacement n°1 et le dernier emplacement à l’extrême droite est l’emplacement n°14.
  2. Desserrez et dévissez les vis à ailettes supérieure et inférieure qui maintiennent la carte sur le châssis.

  3. Retirez doucement la carte de son emplacement.

    Conseil : Il se peut que vous deviez la faire osciller un peu vers le haut ou vers le bas pour la dégager des guides de cartes alors que vous la retirez.

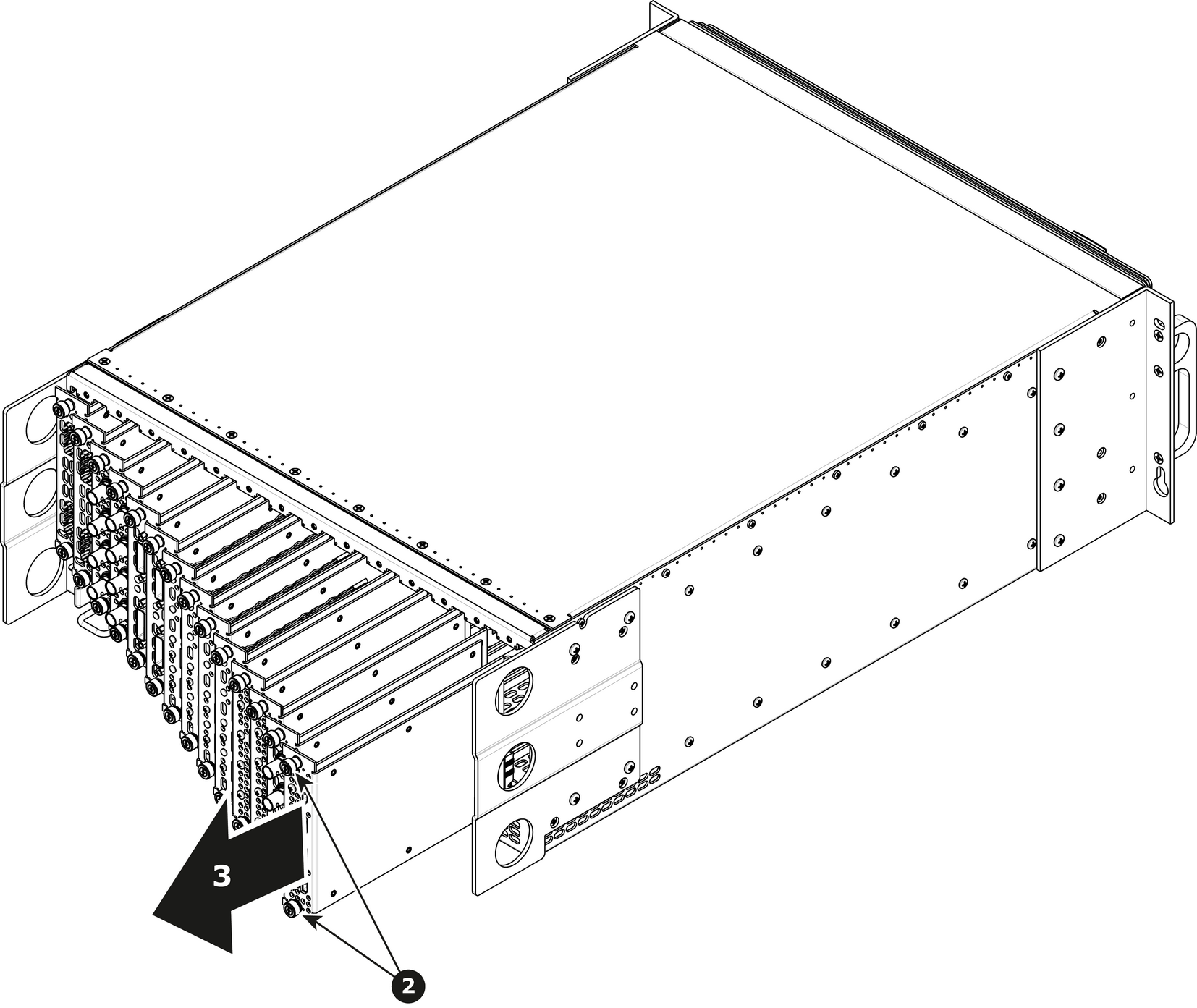

    Image 14–5
Comment installer une carte

Pour installer une carte, suivez la même procédure dans l’ordre inverse.

Remarque : Exercez une légère pression sur la carte jusqu’à ce qu’elle s’insère à fond dans le connecteur du plan arrière.
