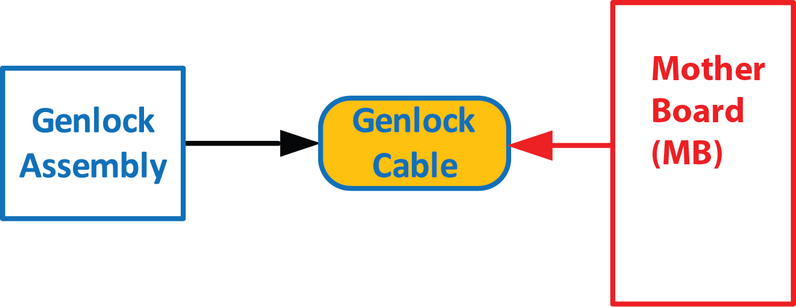

Organigramme

Remarque : Le câble de Genlock relie la carte Genlock à la carte mère. Cette procédure explique comment retirer le câble des deux côtés.

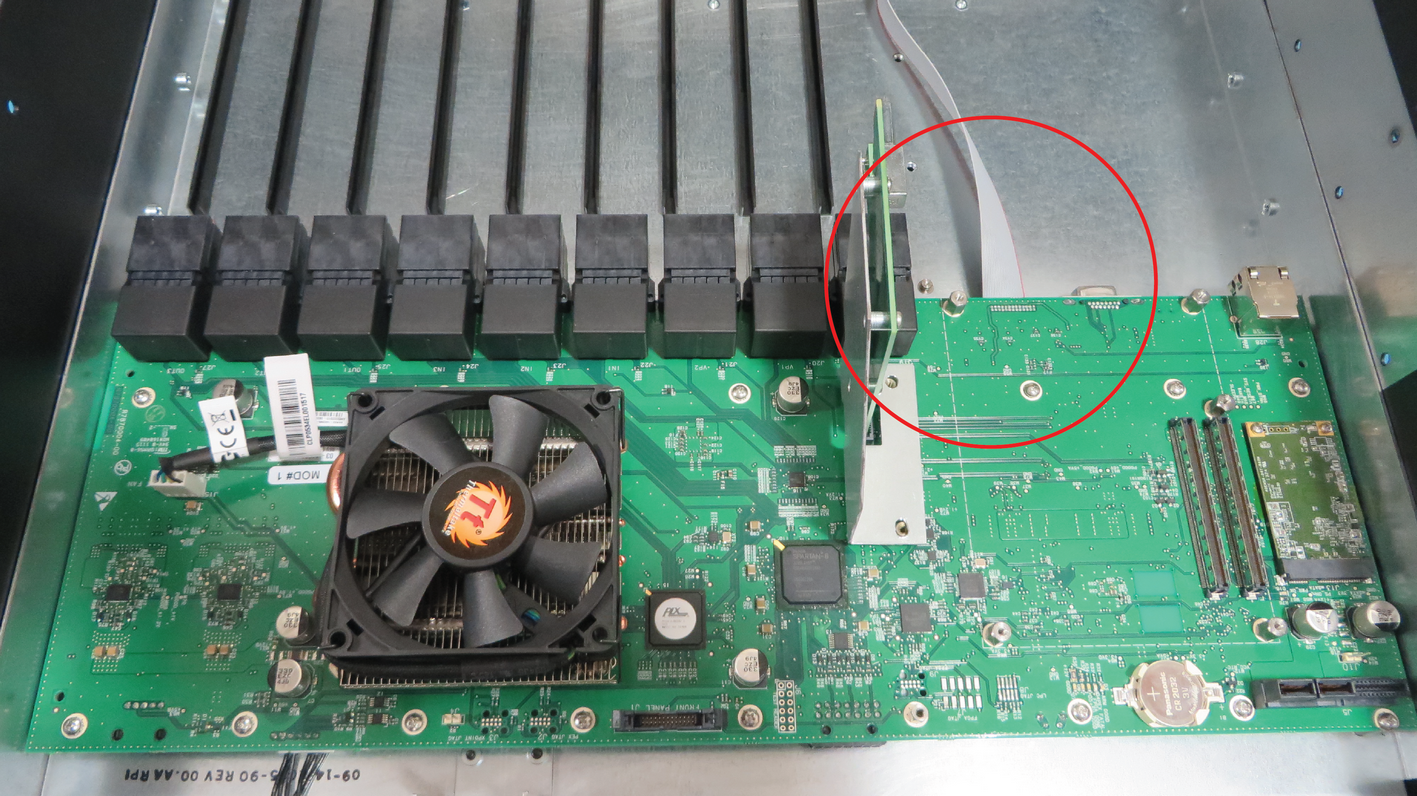

Remarque : Une extrémité du câble de Genlock est fixée entre la carte mère et son support. Le retrait de ce câble nécessite de séparer ces parties.

Présentation

Pièces concernées

Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer le câble Ethernet

1. Retirez l’ensemble Genlock et tirez-le pour exposer les câbles qui se trouvent derrière (voir la procédure correspondante).

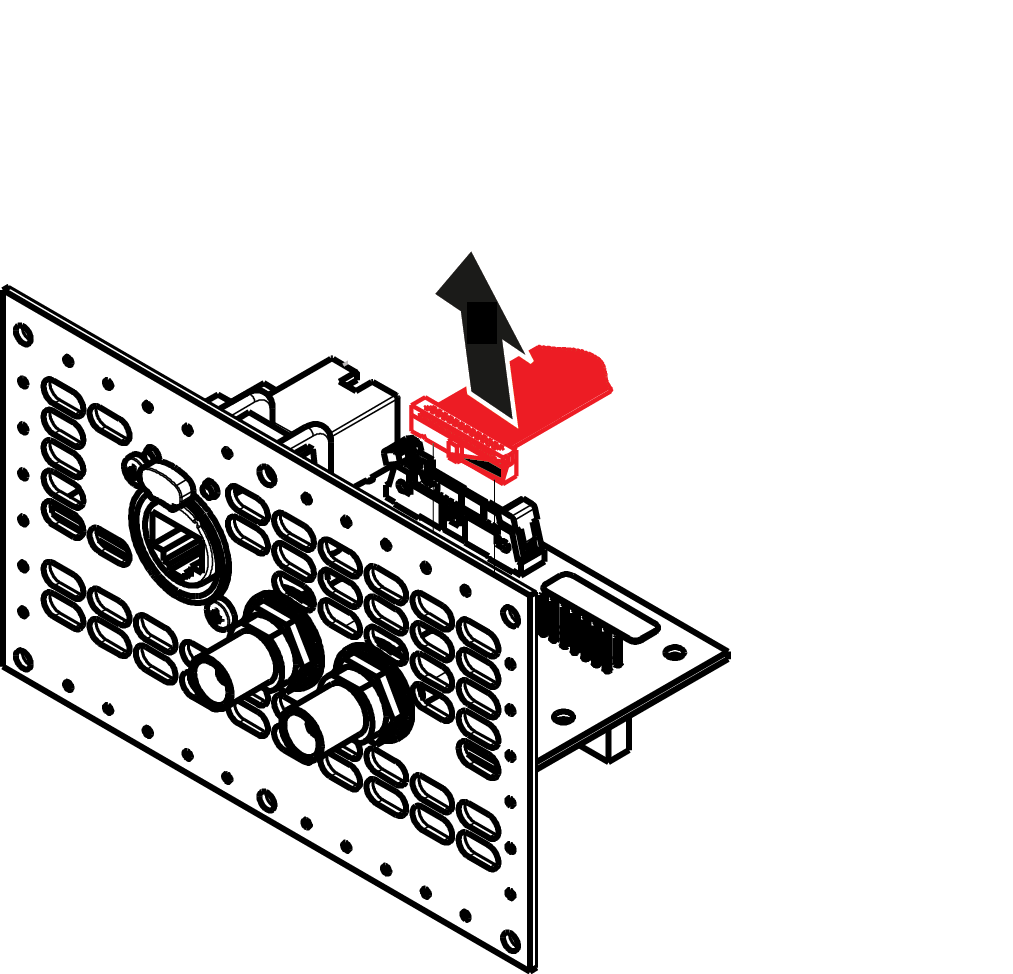

2. Localisez le connecteur Genlock sur l’ensemble Genlock, détachez la limande du connecteur et soulevez-le pour le retirer de la carte Genlock.





   Remarque : À partir de cette étape, seule l’autre extrémité du câble de Genlock reste connectée à la carte mère. Malheureusement, il est nécessaire de retirer la carte mère de son support pour la débrancher (voir “Vue d’ensemble du processus”).

3. Retirez les pièces suivantes pour accéder à la carte mère :

   • Cartes arrière (VPU, liaison, E/S)
   • Module CPU.
   • Interposeur de la carte de liaison.


   Remarque : Reportez-vous aux procédures correspondantes pour retirer ces pièces. Le retrait de ces pièces nécessite le retrait d’un grand nombre de pièces de l’appareil (alimentation, interposeur d’alimentation, guide du bloc d’alimentation, plaque de support latérale...).


   Remarque : Il n’est pas nécessaire de retirer la mémoire à semi-conducteurs, la batterie du système et les autres câbles pour accéder aux vis de fixation de la carte mère.

4. Retirez la carte mère de son support.

   1. Retirez les trois espaceurs m/f (4-40 X 3/16” .25”) qui fixent la carte mère à son support.
   2. Retirez les cinq espaceurs m/f (m2.5 X 8 mm) qui fixent la carte mère à son support.

   3. Retirez les seize vis SEMS à tête cylindrique bombée longue (4-40x.31” — SEMS désigne une rondelle de blocage intégrée) qui fixent la carte mère à son support.



5. Localisez le câble de Genlock qui est branché sur la carte mère.



6. Débranchez le câble de Genlock.
7. Sortez le câble de l’appareil.

Comment installer le câble Ethernet

Pour installer le câble Ethernet, suivez la même procédure dans l’ordre inverse.
