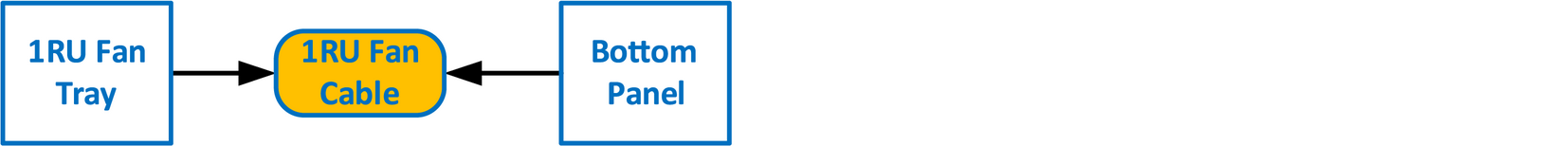

Organigramme

Remarque : L’ensemble de câbles 1RU alimente les ventilateurs 1RU à partir de la carte d’alimentation du système.

Remarque : Un côté du câble est fixé à un support métallique qui est accessible une fois les plateaux de ventilation 3RU et 1RU retirés. L’autre côté de l’ensemble de câbles se connecte à la carte d’alimentation du système et est accessible lorsque le panneau inférieur est retiré.

Pièces concernées

Outils nécessaires

• 1x tournevis cruciforme n°2
• Tournevis hexagonal

Comment retirer le câble de ventilateur 1RU

1. Assurez-vous que l’appareil est placé à la verticale et que les plateaux de ventilation 3RU et 1RU ont été retirés.

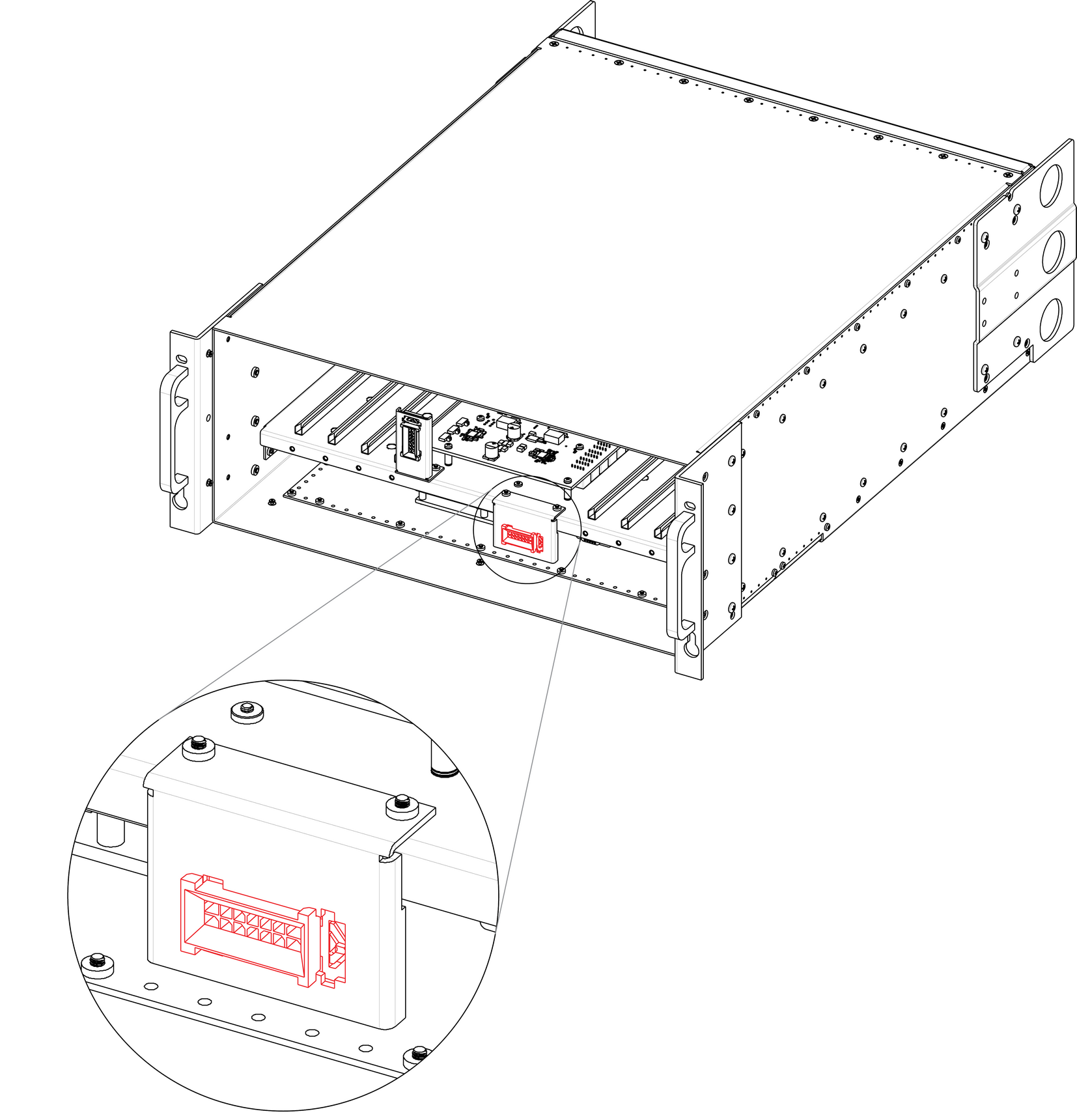

2. Localisez le connecteur de câble 1RU qui est exposé une fois le plateau de ventilation 1RU retiré. Le connecteur est fixé sur un support métallique monté à l’horizontale dans le châssis.

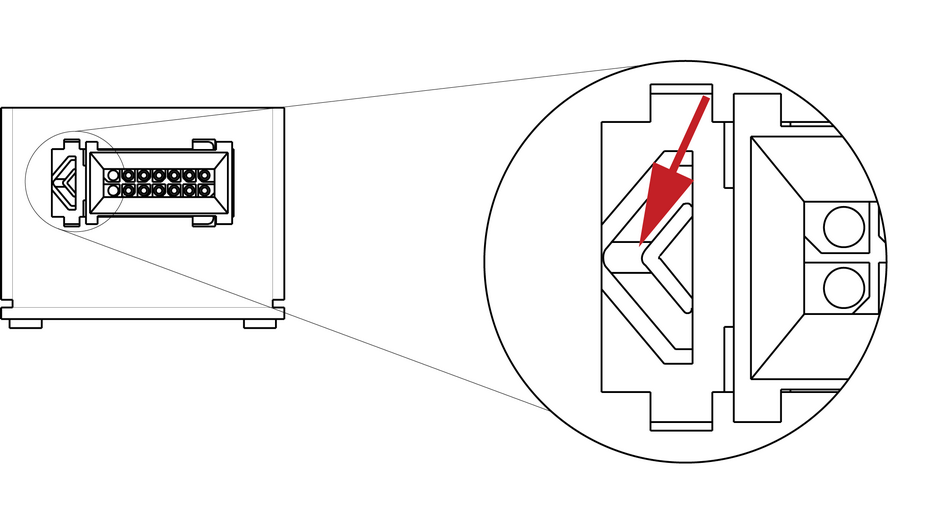

3. Localisez le verrou sur le connecteur et poussez-le vers l’arrière pour dégager le connecteur du support.

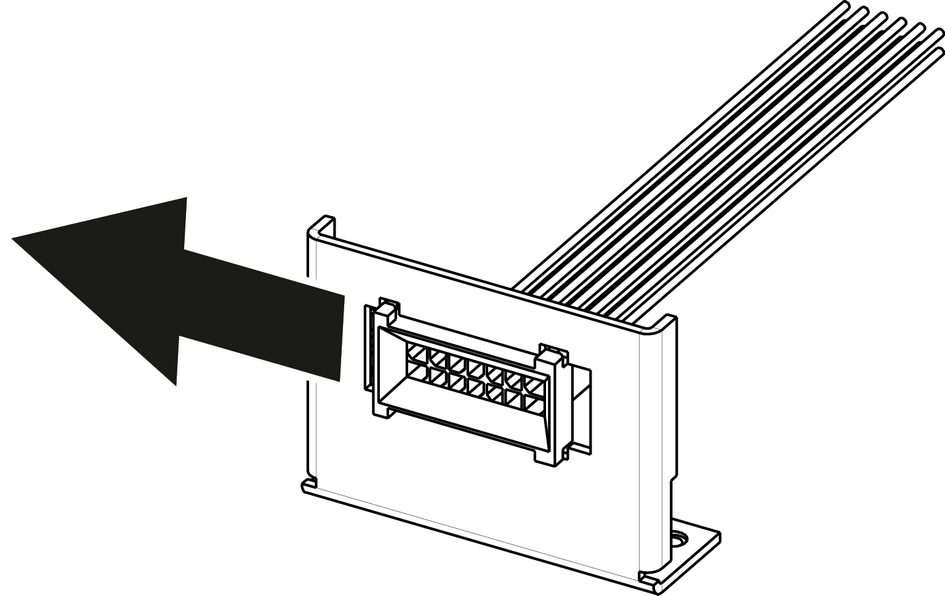

4. Poussez le connecteur vers la gauche jusqu’à ce que les emplacements du support métallique s’alignent sur les brides des connecteurs.

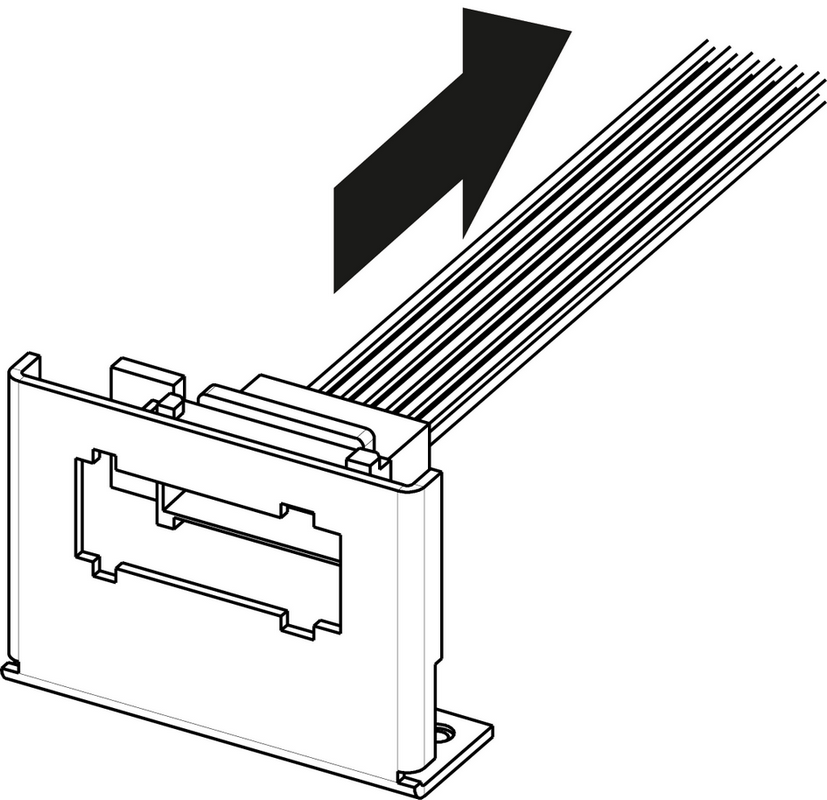

5. Retirez doucement le câble du support.



6. Retournez l’appareil et retirez le panneau inférieur.

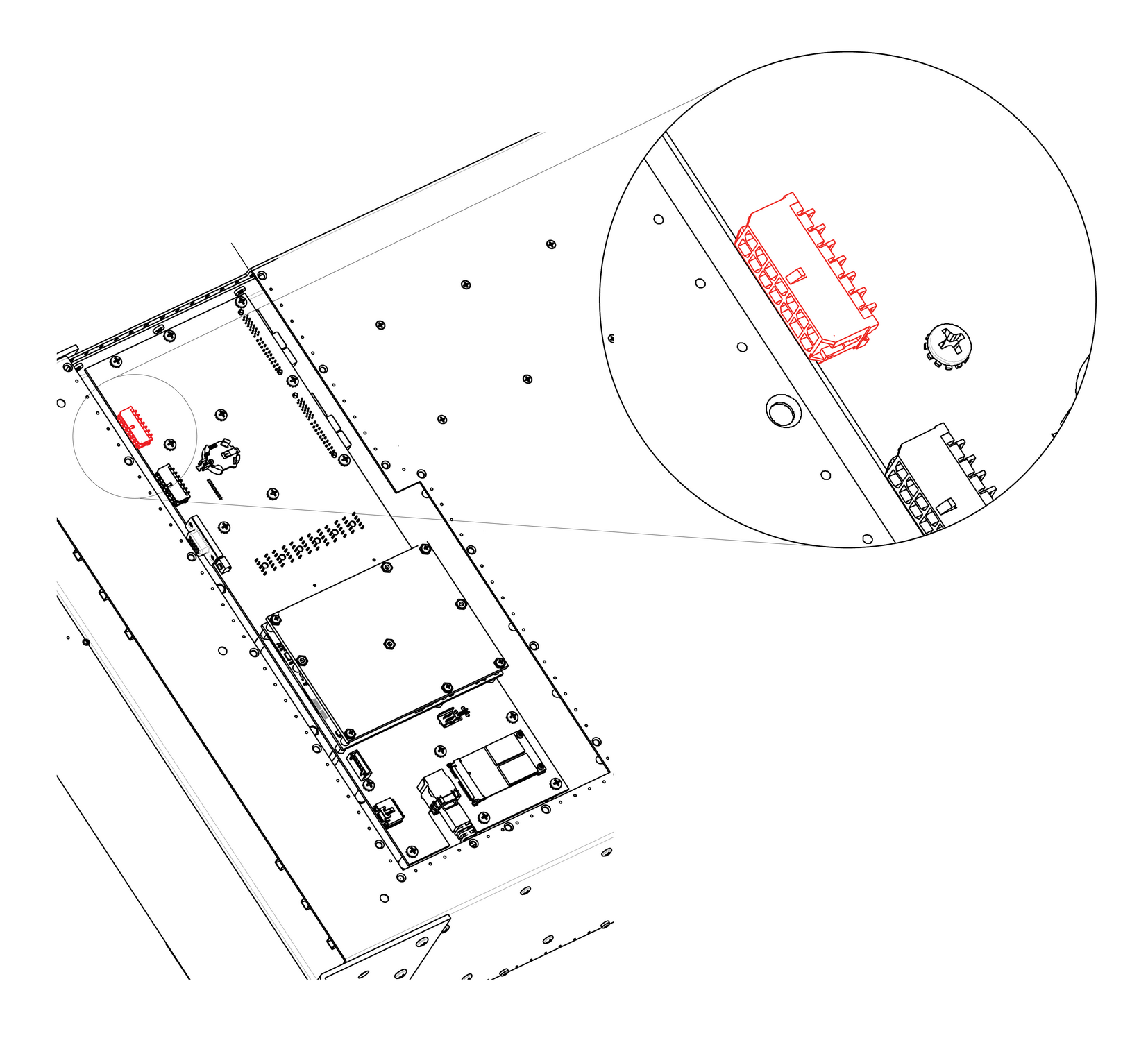

7. Localisez le câble 1RU qui est branché sur la carte d’alimentation du système.





   Remarque : Seule la carte de système Gen 1 est représentée, mais cette connexion est la même sur la carte de système Gen 2.
8. Retirez le câble 1RU en le poussant doucement.

Comment installer le câble de ventilateur 1RU

Pour installer le câble de ventilateur 1RU, suivez la même procédure dans l’ordre inverse.
