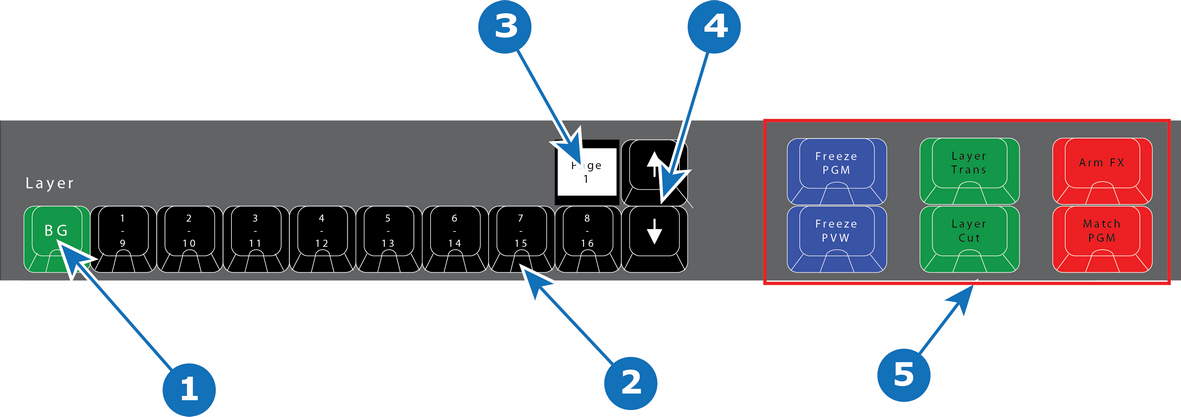

Le système prend en charge 9 boutons de calque avec 13 pages (jusqu’au calque 104). Les DEL rouges ou vertes situées sous ces boutons indiquent la sélection des calques. Le premier bouton est TOUJOURS le calque d’arrière-plan ; il porte donc la mention BG.
Les DEL situées sous les boutons du calque sont de couleur ROUGE et VERTE :
| Couleur de la DEL | Description |
| Rouge | Sélectionné dans le PGM |
| Vert | Sélectionné dans le PVW |
Les boutons 2 à 9 sont marqués de 1 à 8 sur la ligne supérieure et de 9 à 16 sur la ligne inférieure de leur libellé.
L’afficheur de la plage de calques au-dessus du bouton marqué 8/16 indique la plage des boutons 1 à 8, 9 à 16, etc. Utilisez la Flèche (haut et bas) pour modifier la plage.
Boutons de l’opérateur de calque
Les six plus gros boutons situés à gauche des boutons de calque sont des boutons de l’exécuteur de calque qui sont associés aux fonctions correspondantes dans l’EMTS. Ceux-ci sont expliqués plus en détail au chapitre “Fonctionnement du contrôleur”.
