14.7 Ensemble du couvercle avant

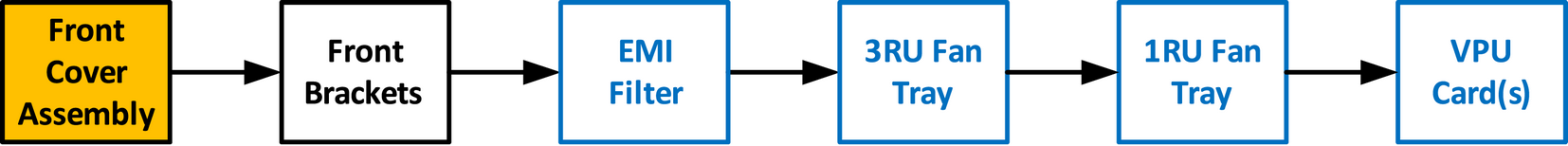

Organigramme
Image 14–17
Présentation

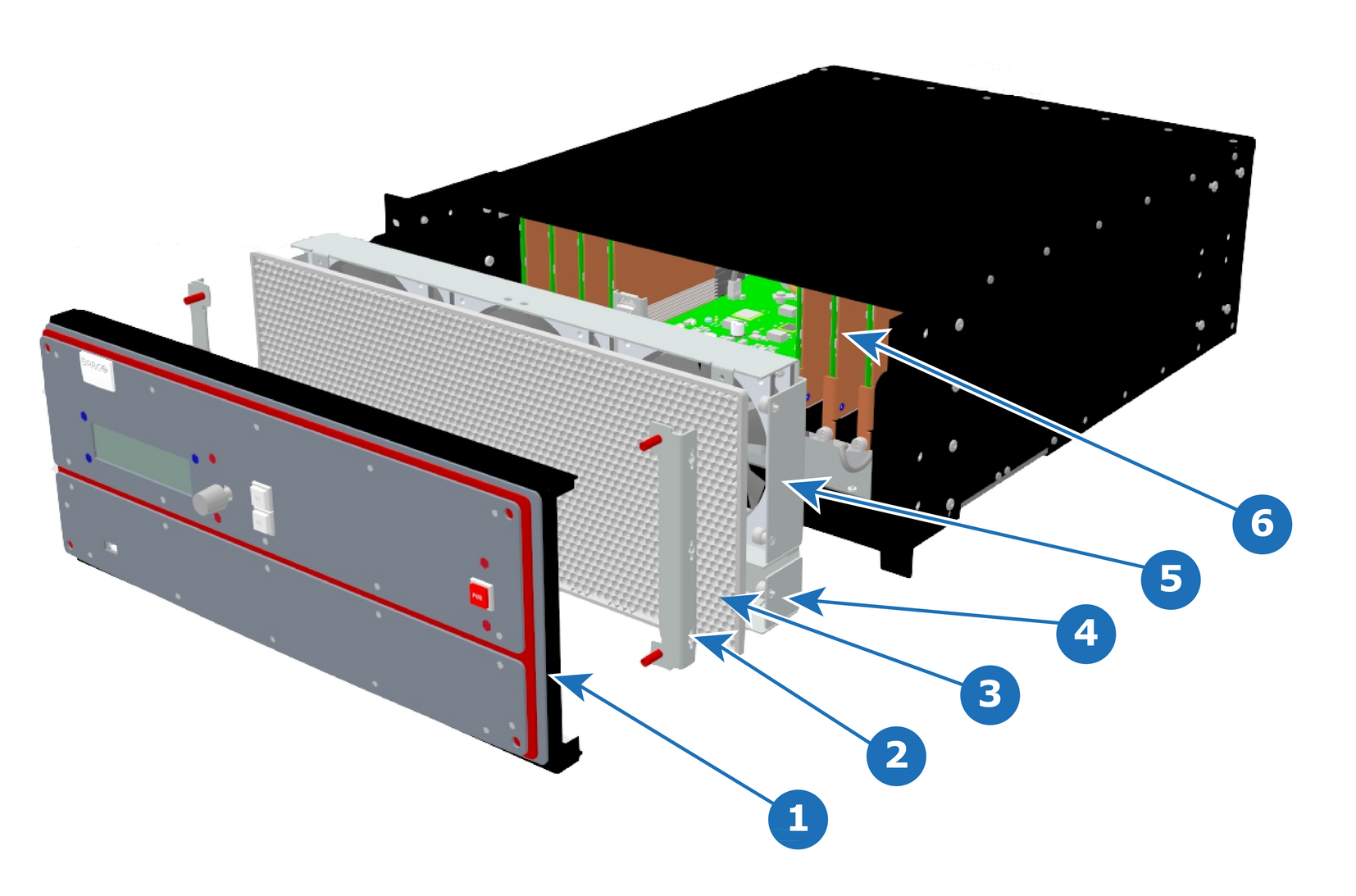

Image 14–18
1
Ensemble du couvercle avant
2
Supports avant
3
Filtre EMI
4
Plateau de ventilation 1RU
5
Plateau de ventilation 3RU
6
Cartes VPU
Remarque : Le filtre EMI n’est plus utile et peut être retiré. Si le filtre EMI est laissé en place, il doit être entretenu. Voir “Actions de maintenance de l’E2”.
Outils nécessaires

1x tournevis hexagonal 0,05 po-7,05 po (fourni par Barco dans l’emballage d’origine).

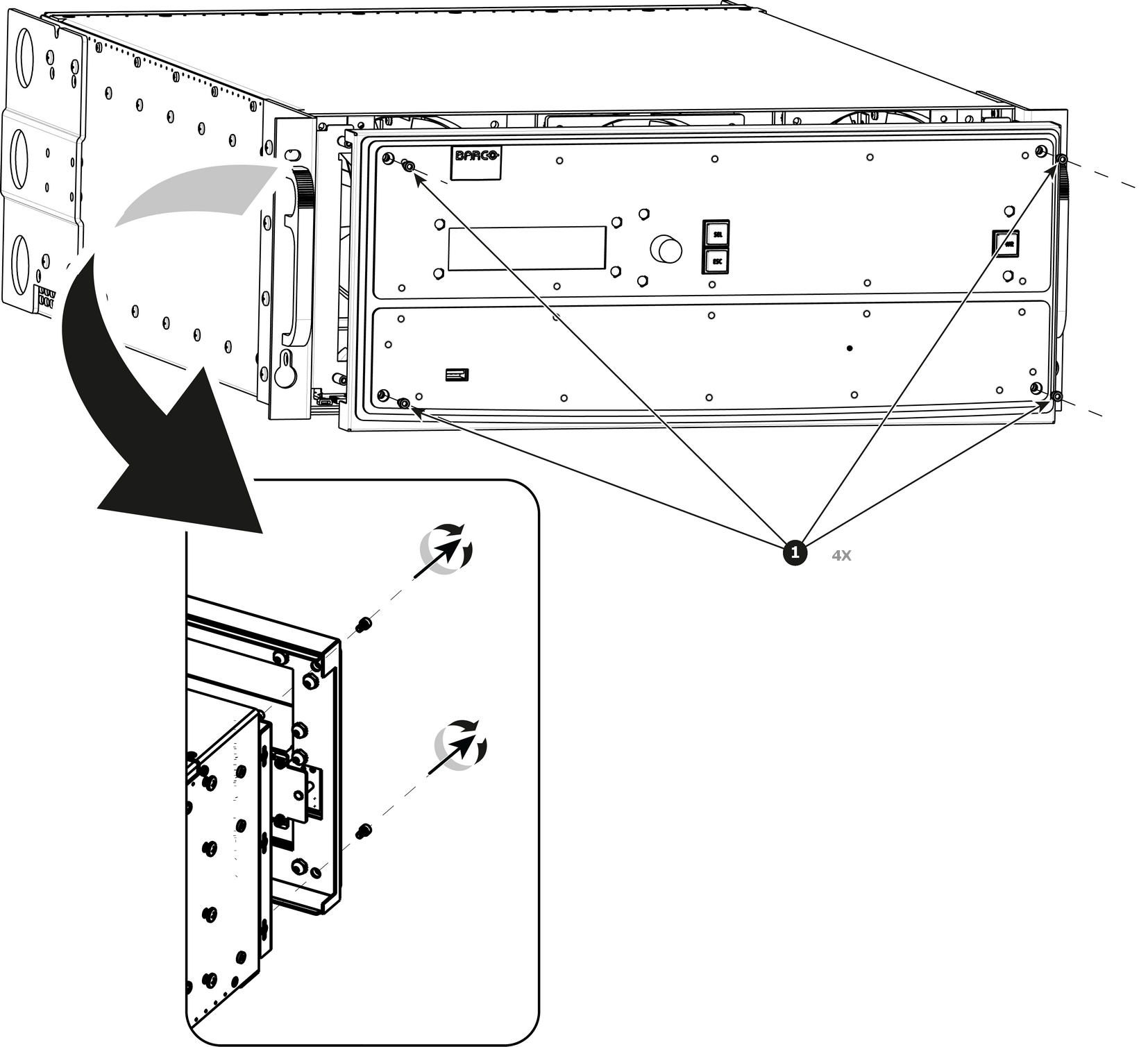

Image 14–19
Comment retirer l’ensemble de couvercle avant

  1. Utilisez le tournevis hexagonal pour retirer les 4 vis (Hex 6-32x.25) qui fixent le couvercle avant aux supports situés derrière lui.

    Remarque : les espaceurs passent dans les trous de la feuille métallique, pour un alignement correct du boîtier avant.
    Image 14–20

  2. Sortez le couvercle avant et posez-le à plat devant l’appareil.

    À ce stade, trois câbles relient encore le couvercle avant à l’appareil.

    Image 14–21
    1
    Connecteur du panneau avant
    2
    Connecteur du VFD
    3
    Connecteur USB
  3. Retirez les loquets des connecteurs et retirez doucement le panneau avant plat.
  4. Retirez les câbles comme indiqué dans les procédures correspondantes (VFD, USB et connecteurs du panneau avant).
Comment installer l’ensemble de couvercle avant

Pour installer l’ensemble de couvercle avant, suivez la même procédure dans l’ordre inverse.
