14.22 Carte d’alimentation du système

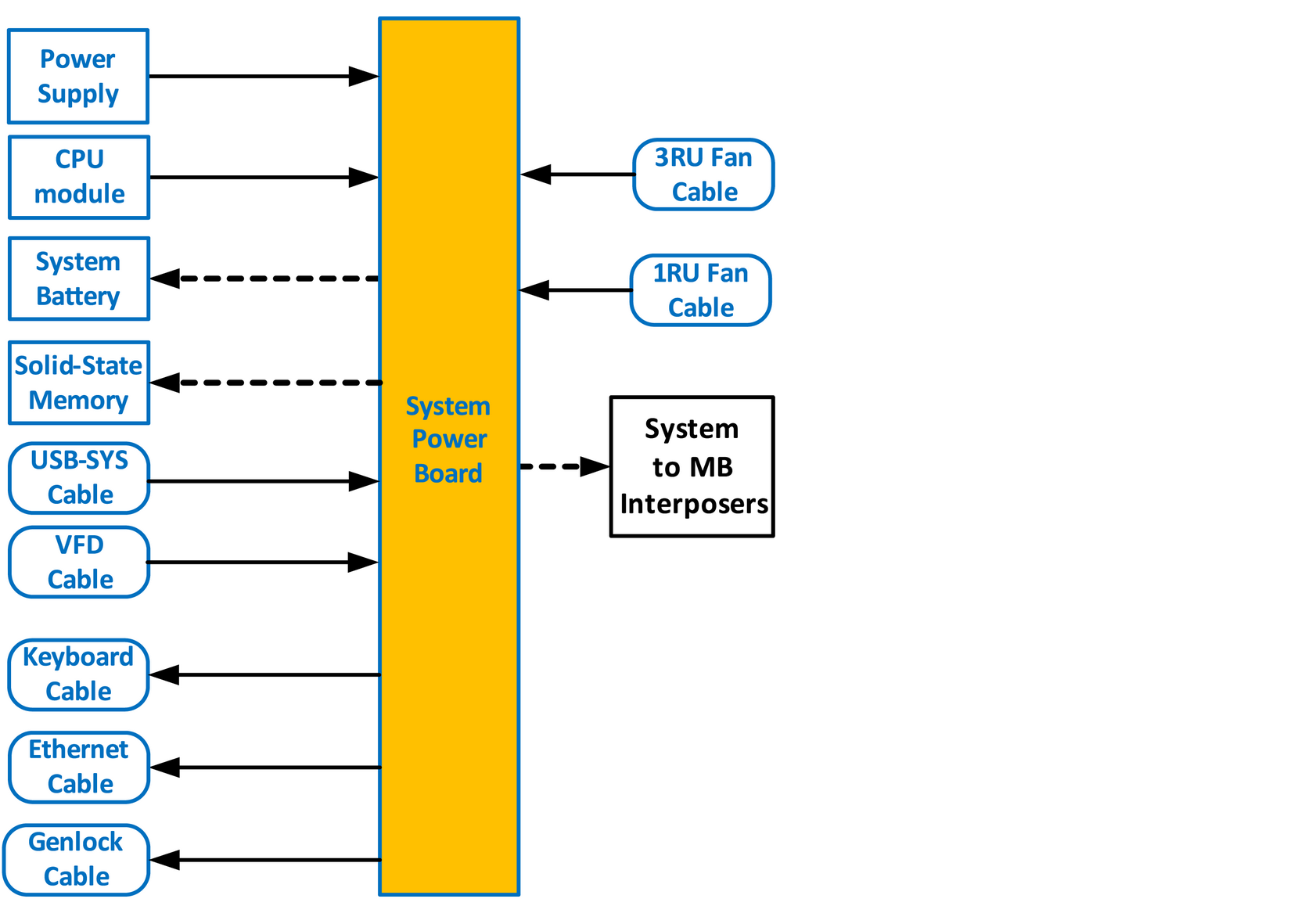

Organigramme
Image 14–63
Remarque : Avant de procéder au retrait de la carte d’alimentation du système, vous devez retirer les blocs d’alimentation, le panneau inférieur et la carte CPU. Suivez les instructions de ces sections.
Présentation

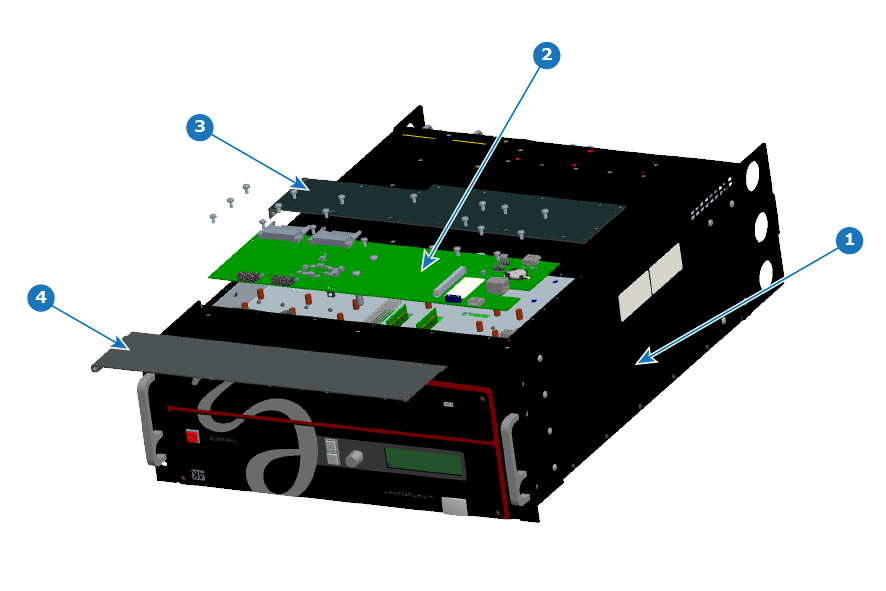

Image 14–64 Carte d’alimentation du système - E2 Gen 1
1
Châssis
2
Carte d’alimentation du système
3
Partie 1 du panneau inférieur
4
Partie 2 du panneau inférieur

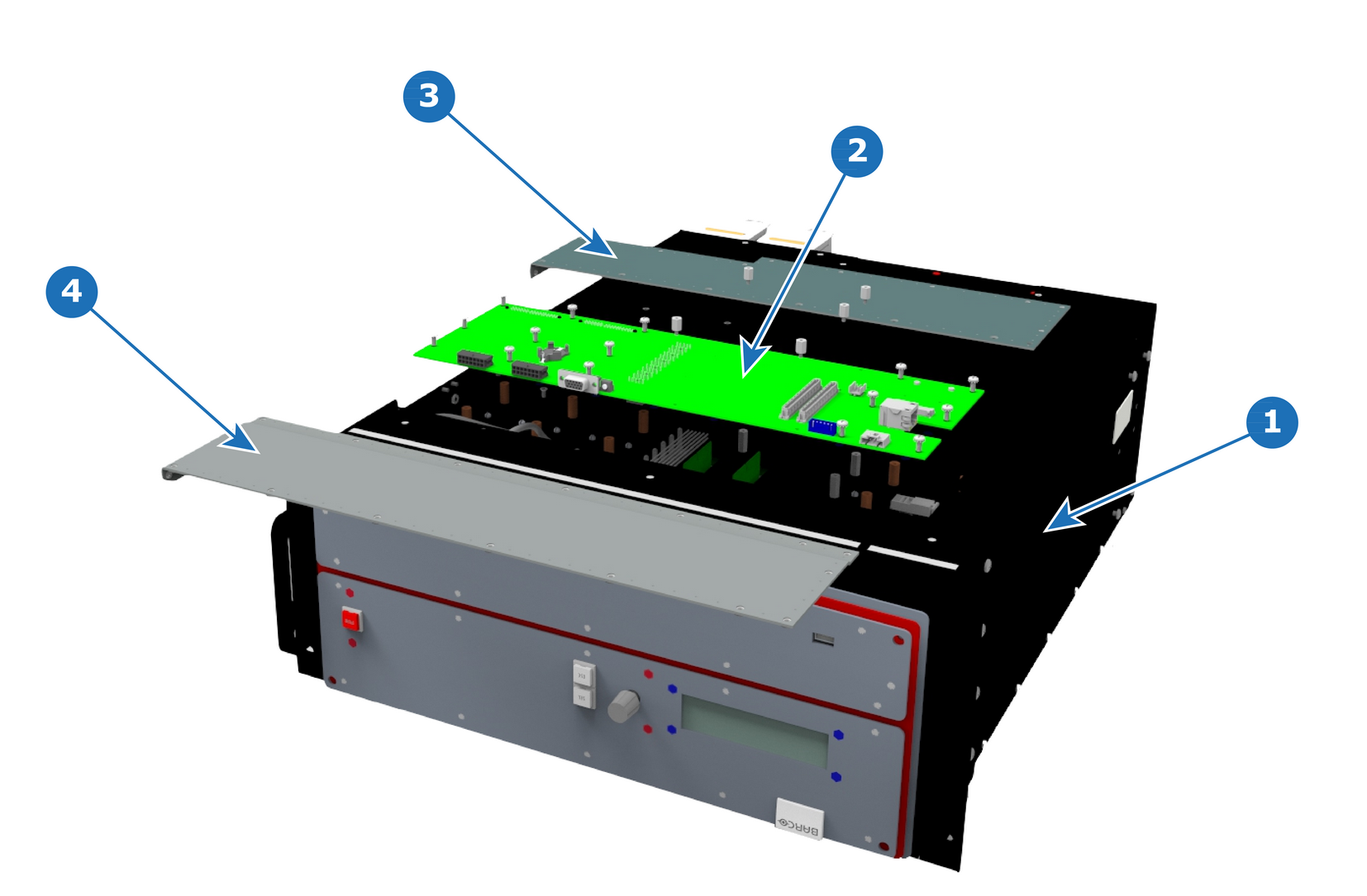

Image 14–65 Carte d’alimentation du système - E2 Gen 2
1
Châssis
2
Carte d’alimentation du système
3
Partie 1 du panneau inférieur
4
Partie 2 du panneau inférieur
Pièces concernées
Carte d’alimentation du système
Outils nécessaires
Comment retirer la carte d’alimentation du système
  1. Débranchez les câbles USB, VFD, 3RU et 1RU qui sont branchés sur la face supérieure de la carte et qui sont visibles lorsque le panneau inférieur est retiré. Reportez-vous au dessin ci-dessous (face supérieure) pour localiser les câbles.

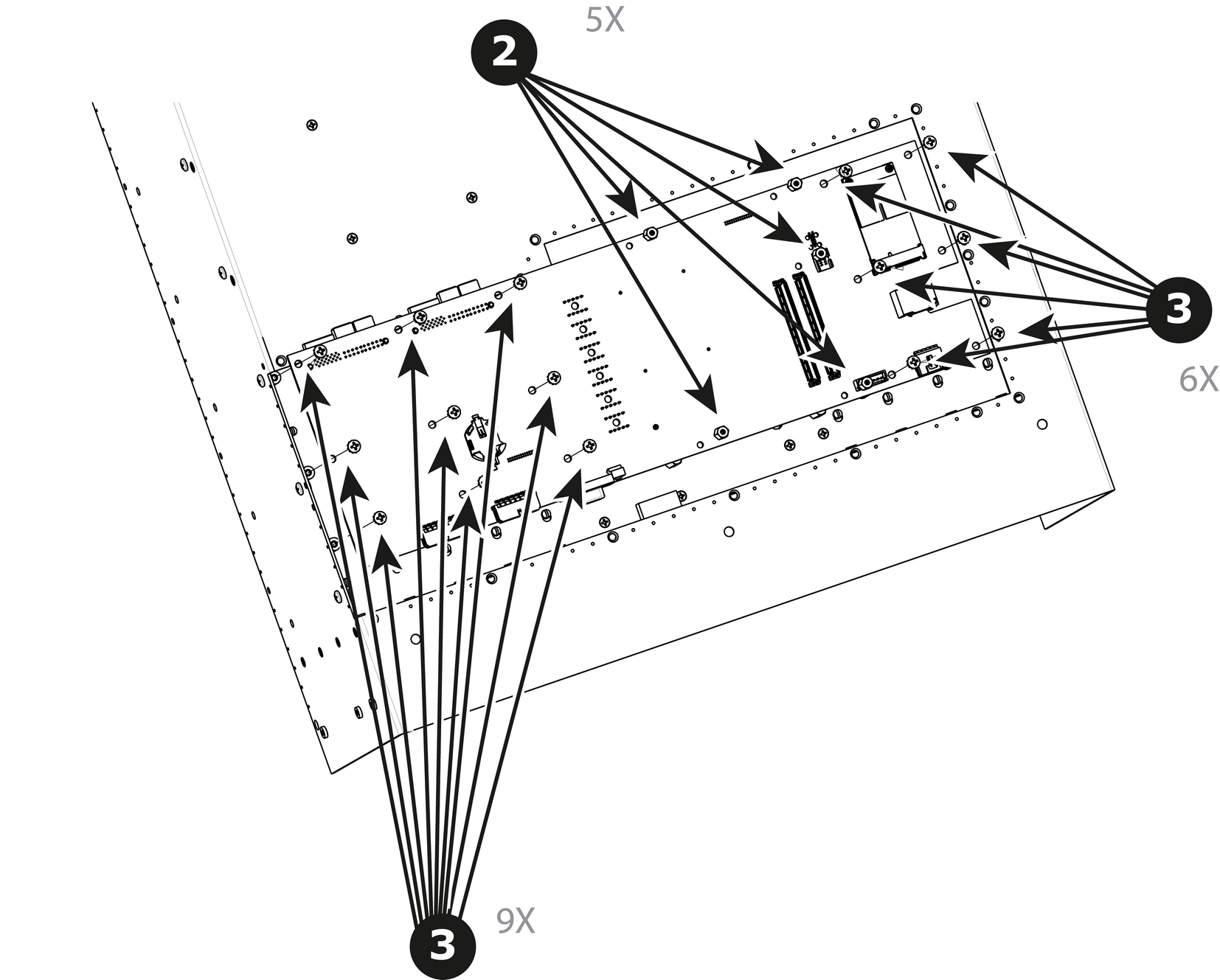

  2. À l’aide du tournevis hexagonal, retirez les 5 espaceurs (m 2,5 H6 en acier inoxydable) qui fixent le module CPU à la carte mère.

    Image 14–66
  3. Retirez les 15 vis (6-32x.31 en acier inoxydable) qui fixent la carte d’alimentation du système à la carte mère.
  4. Soulevez délicatement la carte et retirez-la du système. Ne tirez pas trop sur la carte car il y a encore 3 câbles qui y sont attachés.

    Remarque : Il se peut que la ou les cartes de l’interposeur se détachent. Dans ce cas, réinstallez les cartes dans les emplacements de la carte mère.
  5. Retournez la carte et débranchez le Genlock, le câble Ethernet et le câble du clavier du panneau avant. Reportez-vous au dessin ci-dessous (face inférieure) pour localiser les câbles.
Remarque : Une fois la carte de système retirée, vous pouvez également remplacer la batterie du système ou la mémoire à semi-conducteurs. Ces éléments peuvent être réparés sans retirer la carte d’alimentation du système comme décrit dans d’autres sections de ce chapitre.
Comment installer la carte d’alimentation du système

Pour installer la carte d’alimentation du système, suivez la même procédure dans l’ordre inverse.

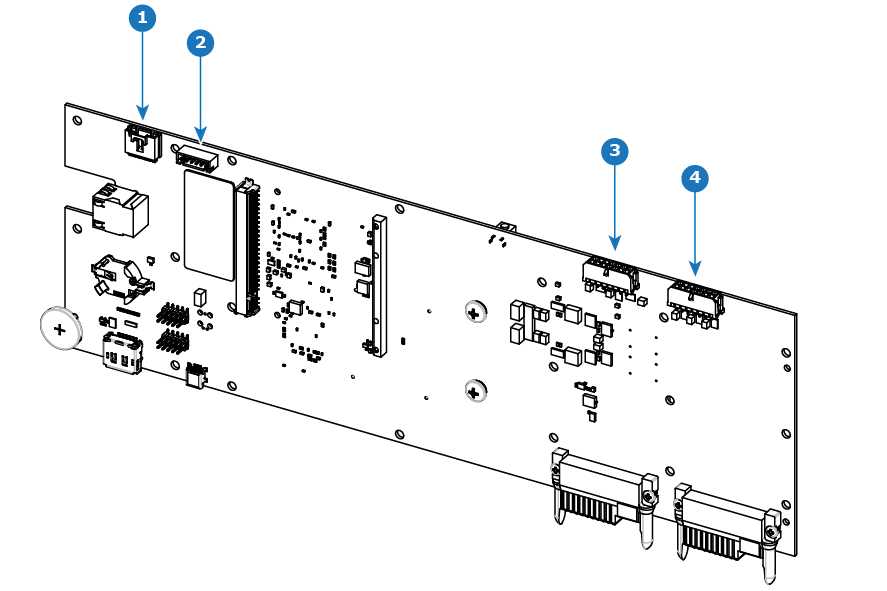

Carte d’alimentation du système E2 Gen 1 - face supérieure
Image 14–67 Carte d’alimentation du système E2 Gen 1 - face supérieure
1
Connecteur USB
2
Connecteur VFD
3
Connecteur 3RU
4
Connecteur 1RU

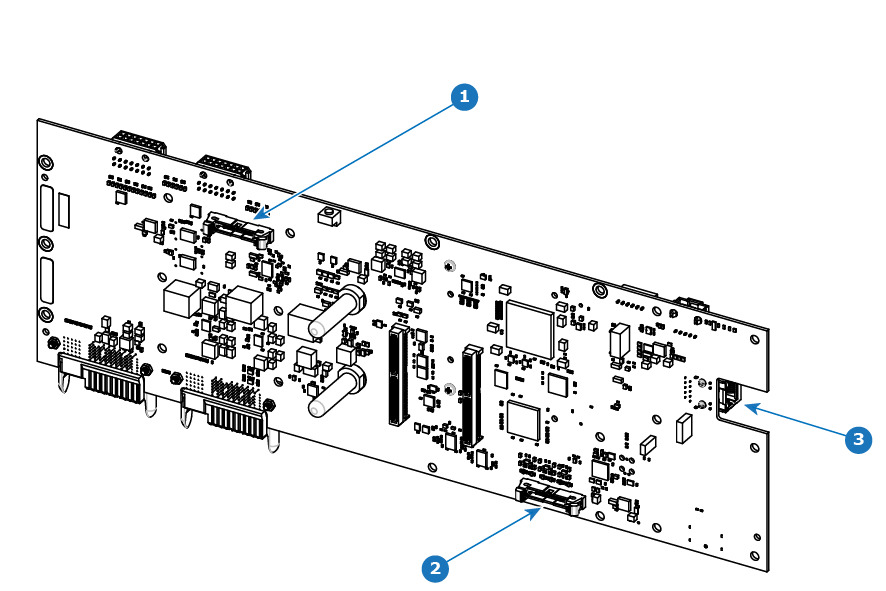

Carte d’alimentation du système E2 Gen 1 - face inférieure
Image 14–68 Carte d’alimentation du système E2 Gen 1 - face inférieure
1
Connecteur du clavier
2
Connecteur Genlock
3
Connecteur Ethernet

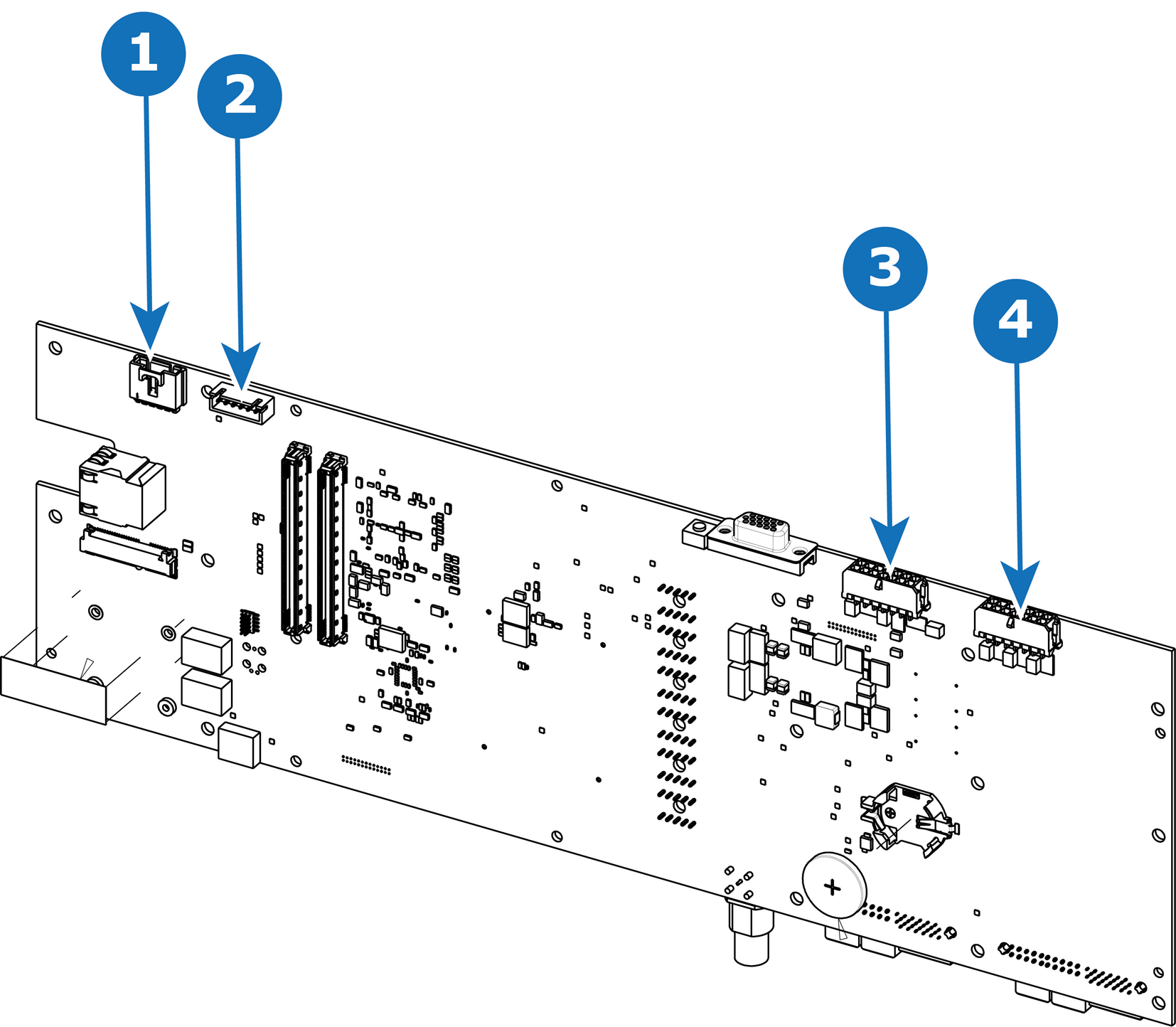

Carte d’alimentation du système E2 Gen 2 - face supérieure
Image 14–69 Carte d’alimentation du système E2 Gen 2 - face supérieure
1
Connecteur USB
2
Connecteur VFD
3
Connecteur 3RU
4
Connecteur 1RU

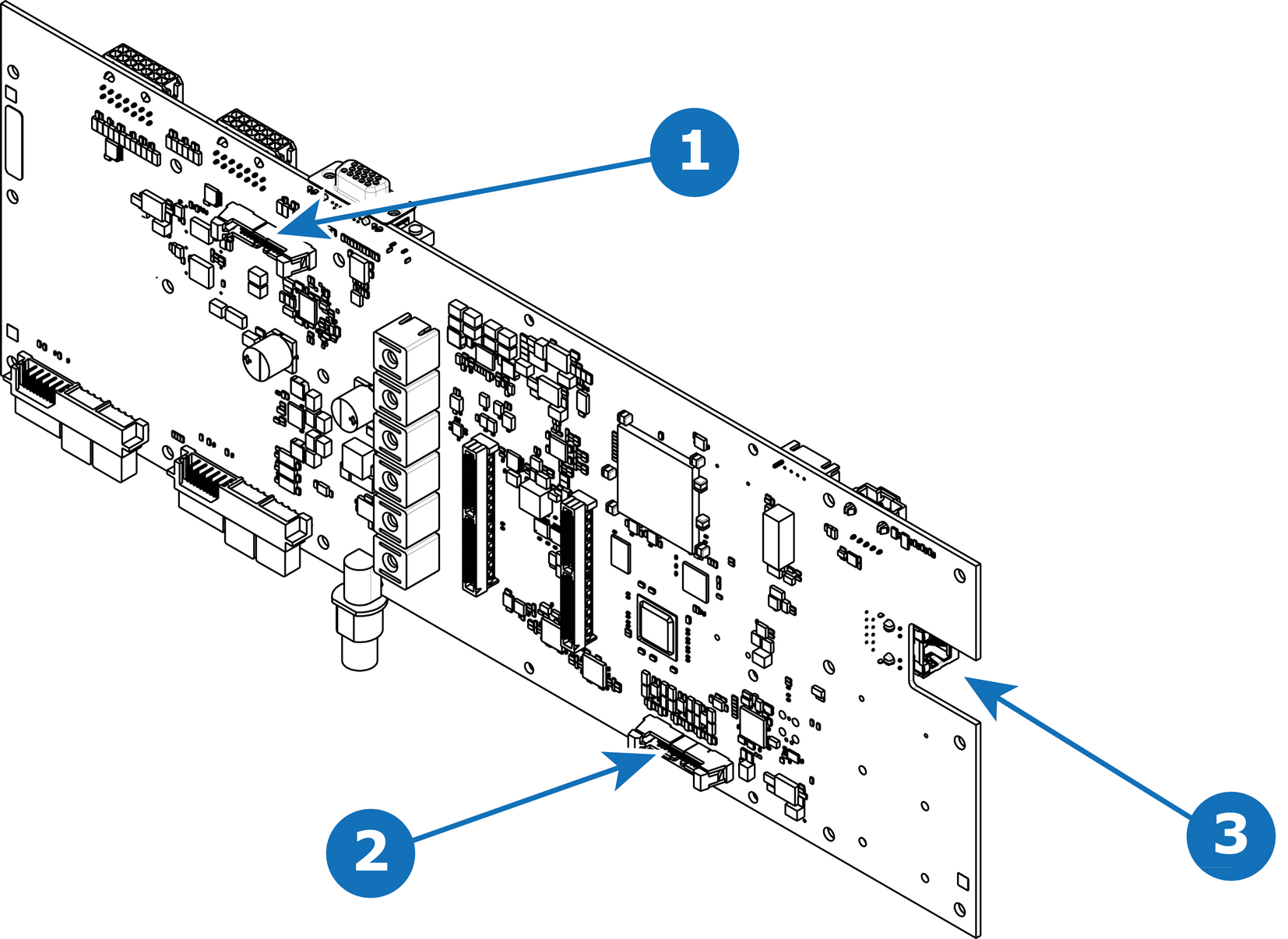

Carte d’alimentation du système E2 Gen 2 - face inférieure
Image 14–70 Carte d’alimentation du système E2 Gen 2 - face inférieure
1
Connecteur du clavier
2
Connecteur Genlock
3
Connecteur Ethernet
