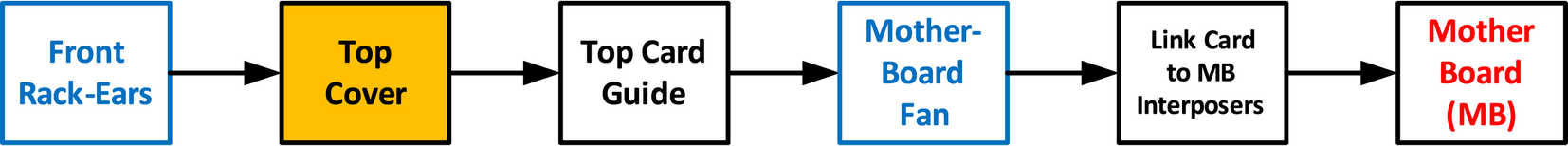

Organigramme

Outils nécessaires

1x tournevis cruciforme n°2

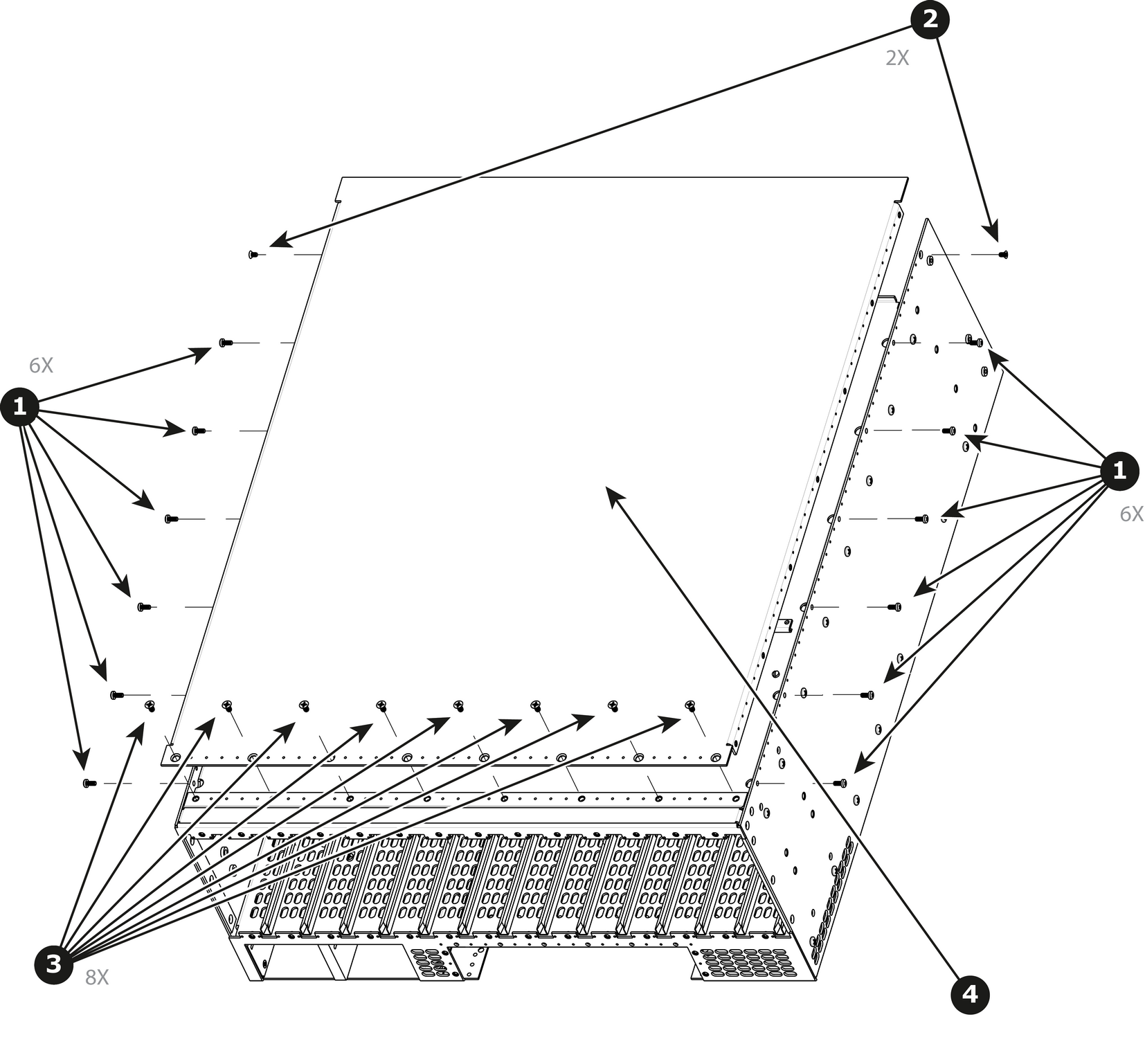

Comment retirer le couvercle supérieur

1. Retirez les 12 vis des deux côtés (6 de chaque côté, 4-40x0,25) qui se trouvent sur le dessus de l’appareil.
2. Retirez les deux (2) vis (4-40x0,25) les plus proches de l’extrémité arrière de l’appareil. Il s’agit de vis à tête plate.
3. Retirez les 8 vis (6-32x0,25) situées sur le dessus à l’arrière du châssis.

4. Retirez doucement le couvercle de l’E2.



Comment installer le couvercle supérieur

Pour installer le couvercle supérieur, suivez la même procédure dans l’ordre inverse.
