Remarque : La limande du clavier relie la carte du panneau avant à la carte mère. Cette procédure explique comment déconnecter le câble des deux côtés.
Présentation

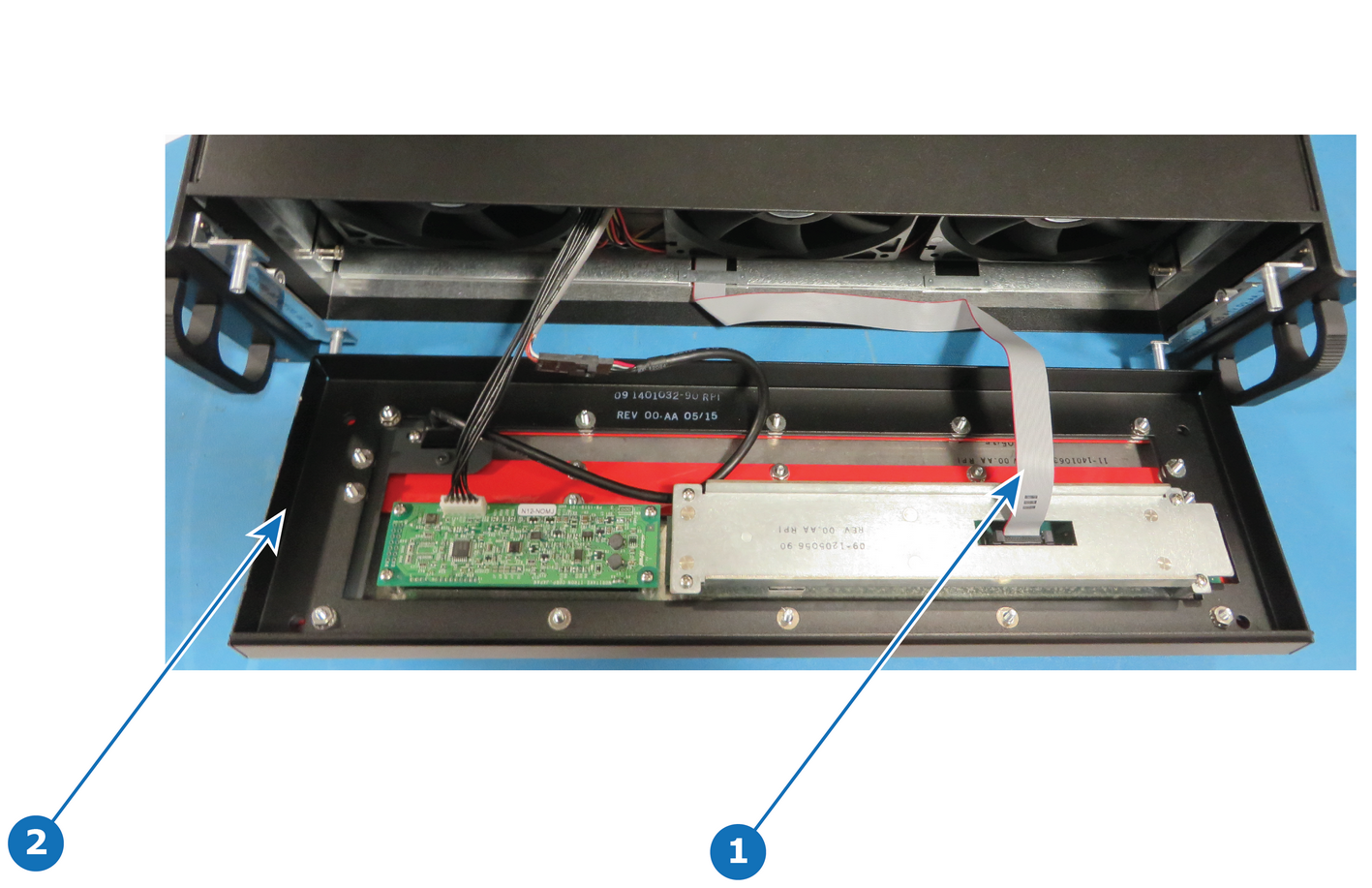

Image 15–85
1
Câble de clavier
2
Face avant
Pièces concernées
Kit de câbles du S3
Outils nécessaires
1x tournevis cruciforme n°2
Tournevis hexagonal
Comment retirer le câble du clavier

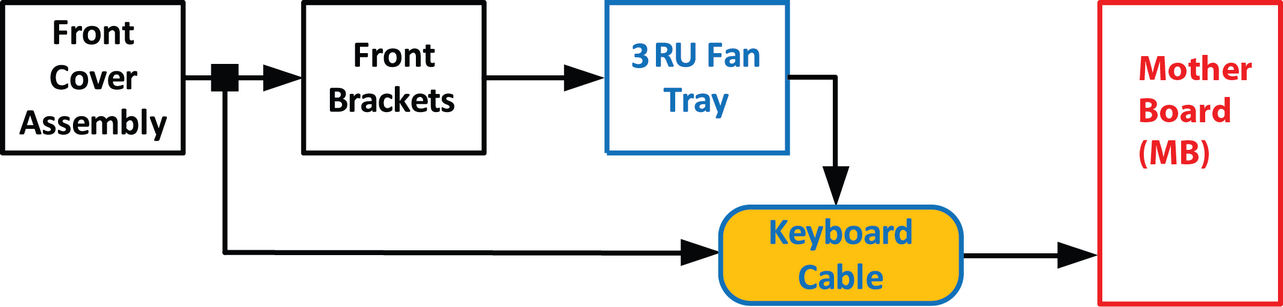

Pour accéder à la carte mère, suivez les étapes détaillées dans les autres procédures pour retirer l’ensemble de couvercle avant, les supports avant et le plateau de ventilation 3RU. Assurez-vous que le câble du clavier est déconnecté de la carte du panneau avant.

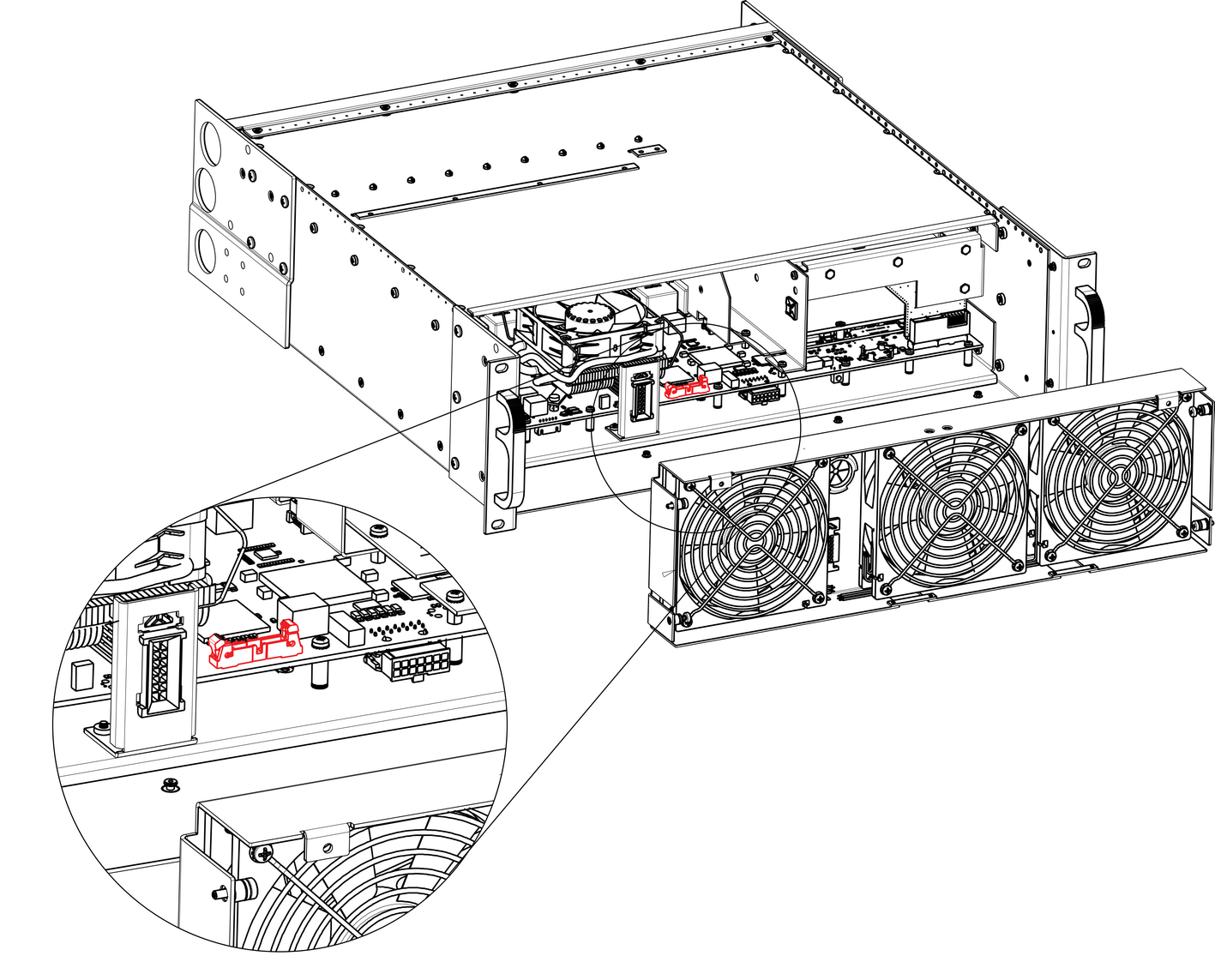

Localisez le connecteur du clavier et poussez les loquets vers l’extérieur pour dégager le câble.
Image 15–86
Sortez le câble de l’appareil.
Comment installer le câble du clavier
Pour installer le câble du clavier, suivez la même procédure dans l’ordre inverse.
Remarque : Le connecteur est muni d’une clé qui empêche l’insertion incorrecte du câble.

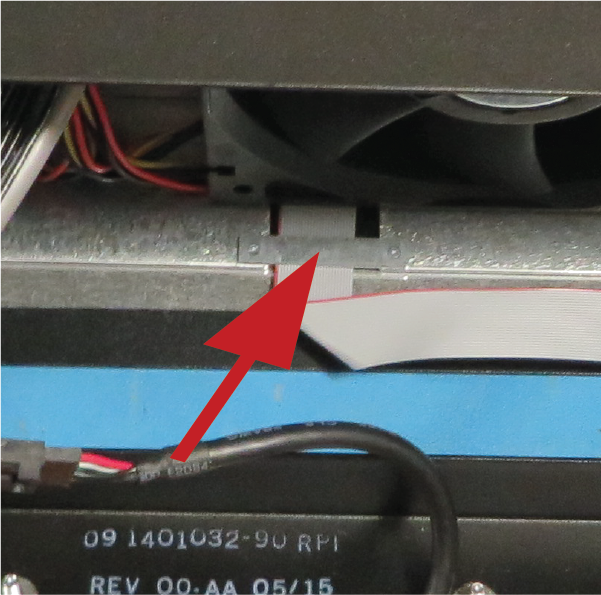

Remarque : Lors de l’assemblage, assurez-vous que le câble de clavier passe par l’emplacement situé sur la face inférieure du plateau de ventilation 3RU.Image 15–87
