Présentation

Cliquez sur l’icône de la Multi-visionneuse à gauche de l’écran pour accéder au menu Multi-visionneuse, le module utilisé pour configurer les sorties de Multi-visionneuse vers les moniteurs MVR. Vous devriez voir deux écrans puisqu’il existe deux sorties de Multi-visionneuse.

Nous configurerons la fenêtre supérieure pour afficher toutes les entrées et la fenêtre inférieure pour afficher les écrans Programme et Aperçu.

Configuration de la MVR « Sources »

1. Cliquez sur l’onglet supérieur intitulé « Sortie MVR 1 ».

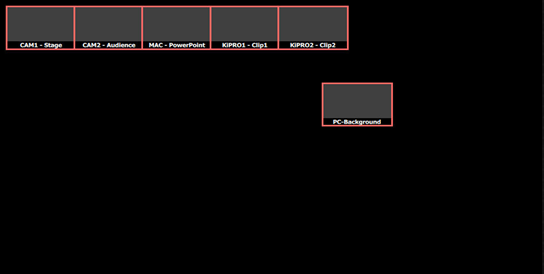

2. Cliquez sur le bouton Entrée de la disposition automatique situé en bas de la zone d’affichage. Toutes les entrées et tous les arrière-plans apparaîtront alignés en haut de la fenêtre.

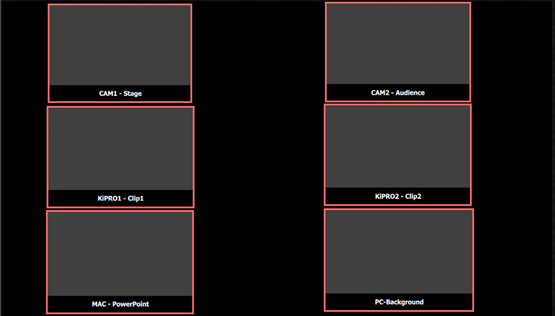

3. Redimensionnez et arrangez les PIP pour qu’ils remplissent l’écran.



Configuration de la MVR « Programme/Aperçu »

1. Cliquez sur l’onglet supérieur intitulé « Sortie MVR 2 ».
2. Cliquez sur l’onglet Destination en haut à droite.
3. Faites glisser le Programme et les Aperçus sous le site et les écrans principaux dans la zone de la fenêtre.

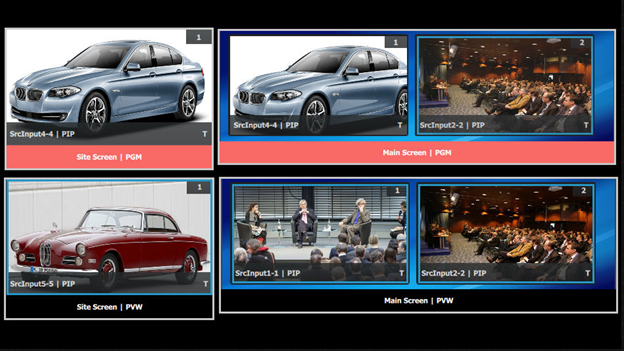

4. Redimensionnez et disposez les PIP de la manière suivante :
