15.25 Guide du bloc d’alimentation

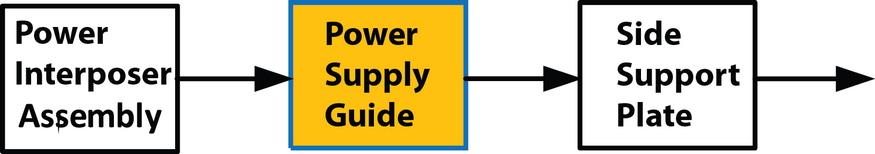

Organigramme
Image 15–59
Remarque : En fait, pour retirer le guide du bloc d’alimentation, vous devez avancer le support de carte mère complet. La raison en est qu’il n’y a pas assez de place pour sortir le guide du bloc d’alimentation sans tout déplacer vers l’avant du châssis.
Présentation

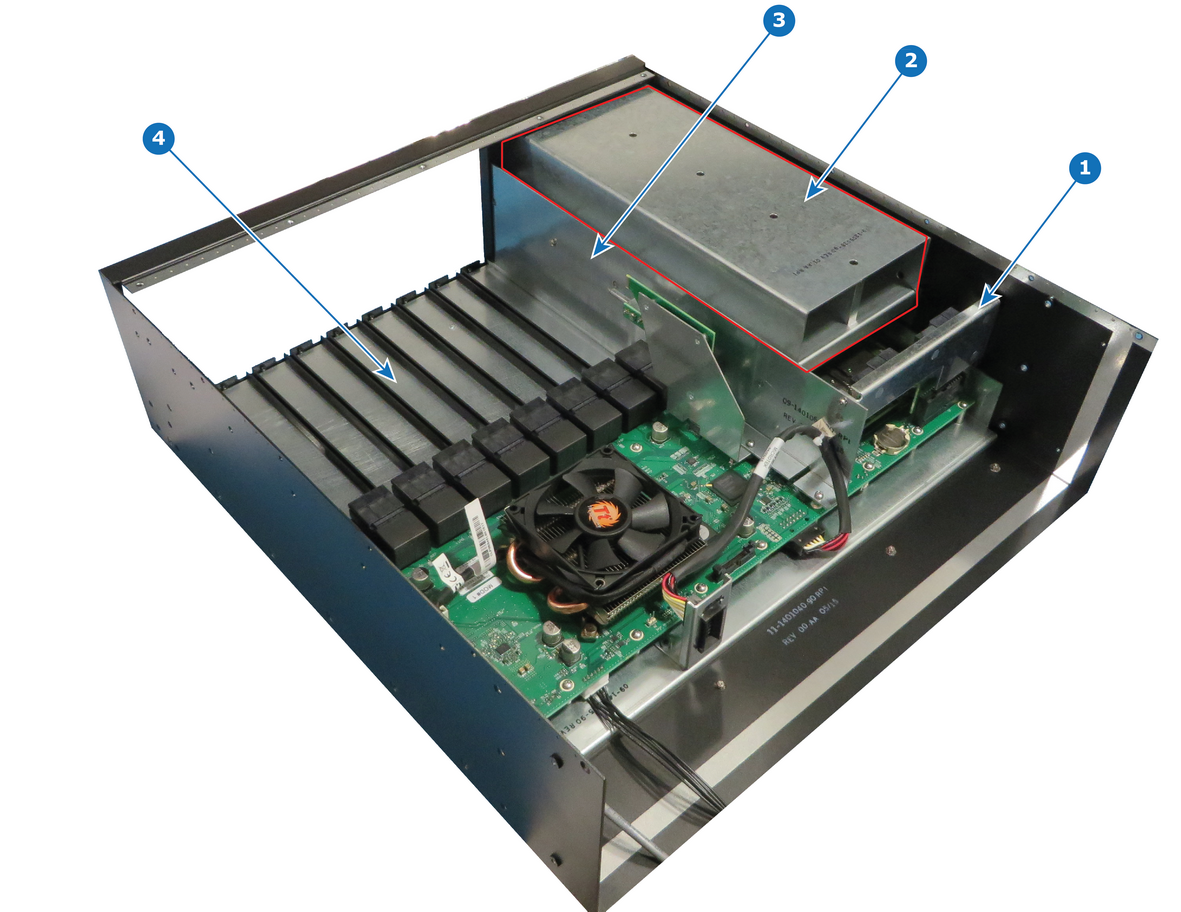

Image 15–60
1
Interposeur d’alimentation
2
Guide du bloc d’alimentation
3
Plaque de support latérale
4
Support de carte mère
Outils nécessaires

1x tournevis cruciforme n°2

Remarque : Pour retirer le guide du bloc d’alimentation, l’ensemble de support de carte mère doit être avancé.
Comment retirer le guide du bloc d’alimentation

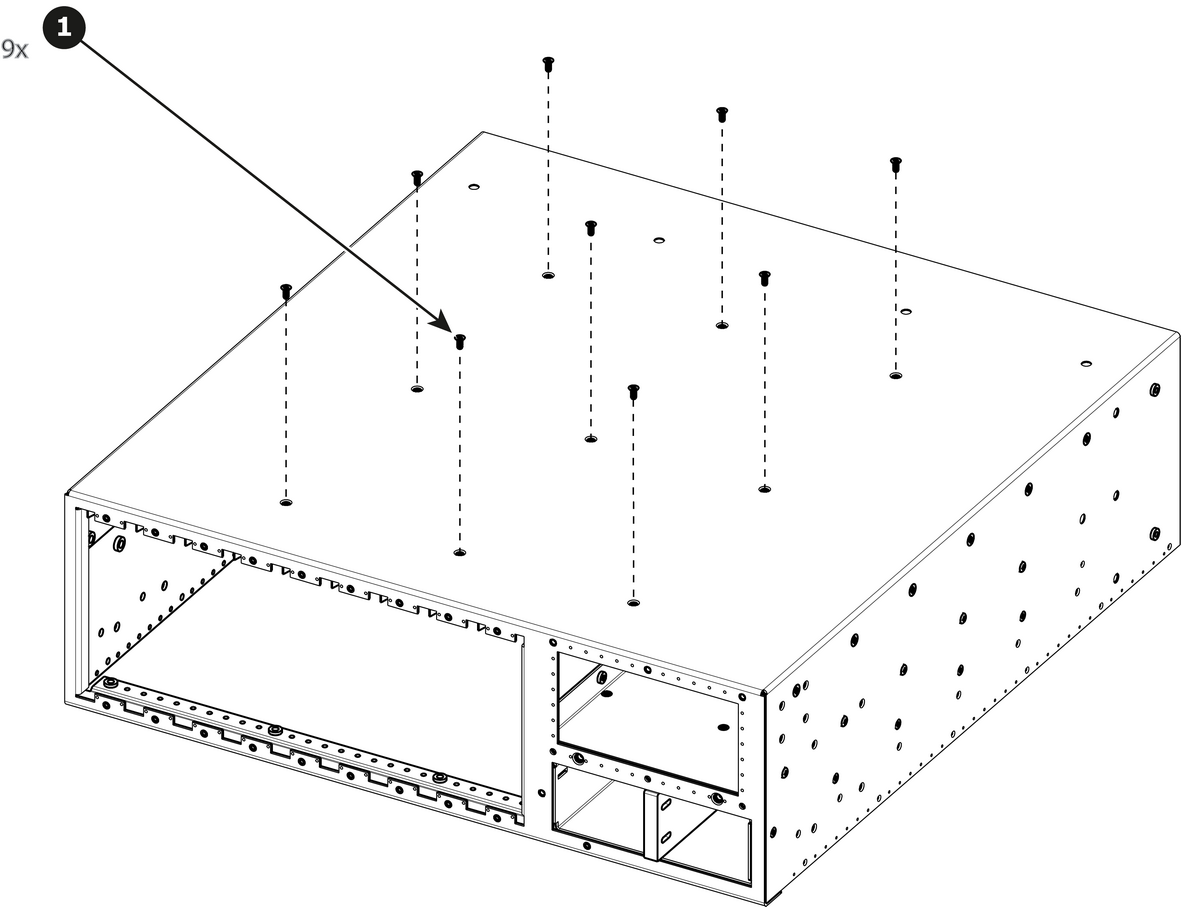

  1. Retournez l’appareil pour retirer les neuf vis à tête plate (4-40x0,25 - noires) qui fixent le support de carte mère au dessous du châssis.

    Image 15–61
  2. Retirez les cinq vis à tête cylindrique bombée (4-40x0,25 - noires) qui fixent le guide du bloc d’alimentation sur le côté du châssis.
  3. Retirez les douze vis à tête plate (6-32x0,25 - noires) qui fixent le support de carte mère sur le côté du châssis.

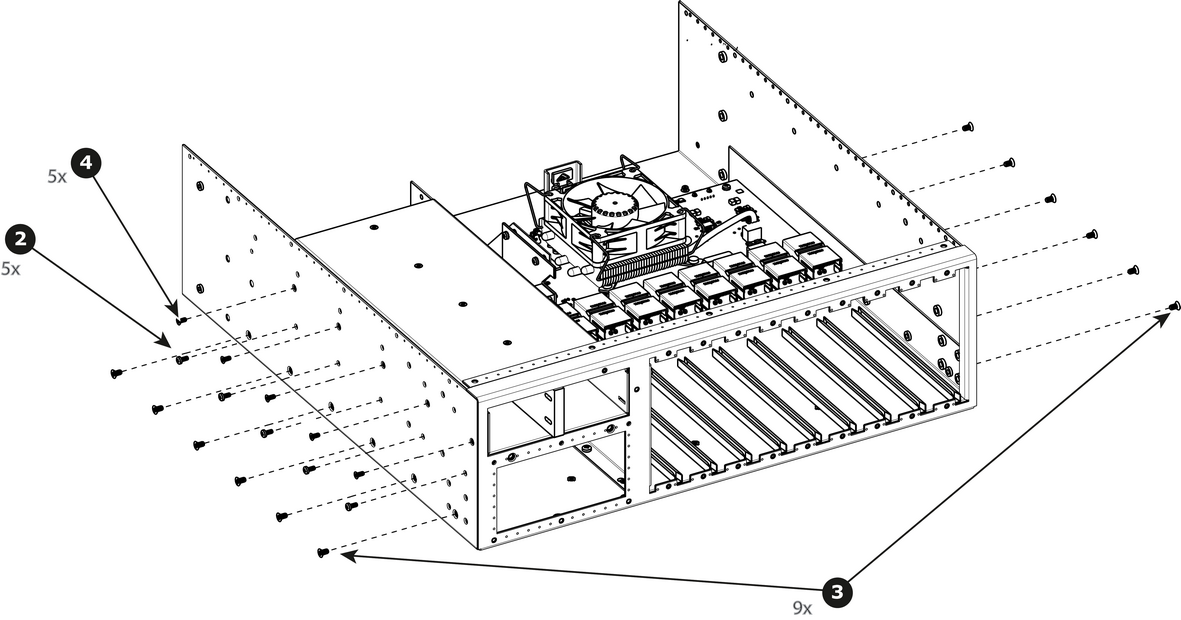

  4. Retirez les cinq vis à tête plate (4-40x0,25 - noires) qui fixent le support de carte mère sur le côté du châssis.

    Image 15–62

  5. Retirez les trois vis à tête cylindrique bombée (4-40x0,25 - acier inoxydable) qui fixent le guide du bloc d’alimentation sur le côté de la plaque de support latérale.

    Image 15–63

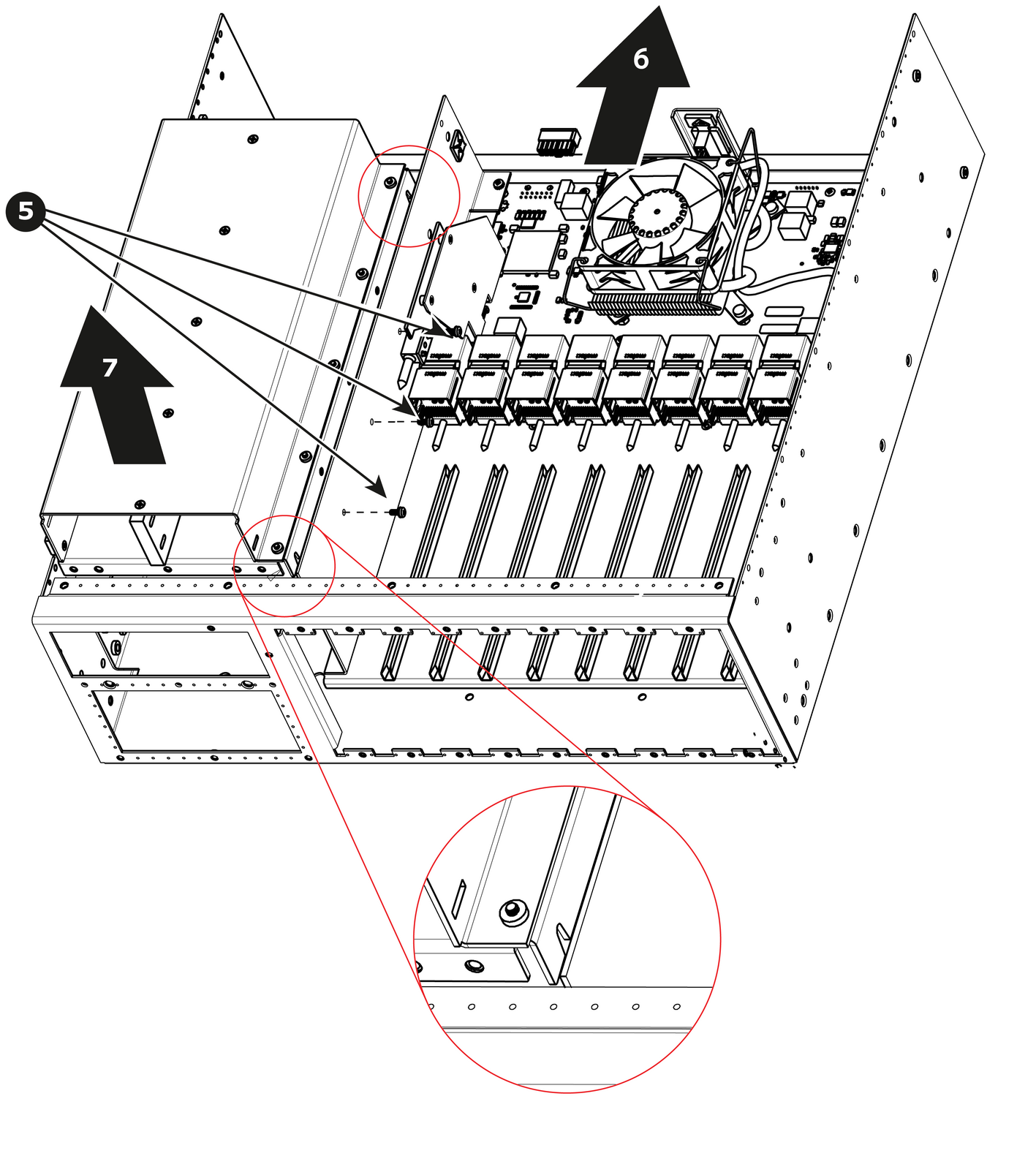

  6. Avancez le support de carte mère complet.
  7. Retirez doucement le guide du bloc d’alimentation de l’appareil.
Comment installer le guide du bloc d’alimentation

Pour installer le guide du bloc d’alimentation, suivez la même procédure dans l’ordre inverse.

Remarque : Des emplacements sont découpés dans la partie inférieure, ce qui facilitera grandement l’installation du guide. Voir les détails sur le dessin précédent.
