15.9 Plateau de ventilation 3RU

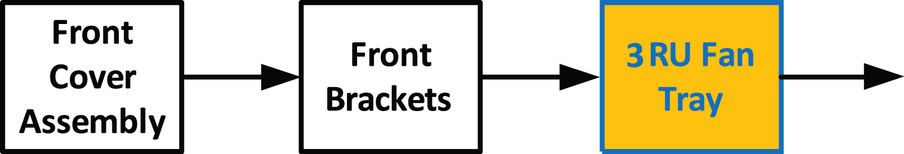

Organigramme
Image 15–15
Pièces concernées
Plateau de ventilation 3RU
Outils nécessaires

1x tournevis cruciforme n°2 (en option).

Comment retirer le plateau de ventilation 3RU

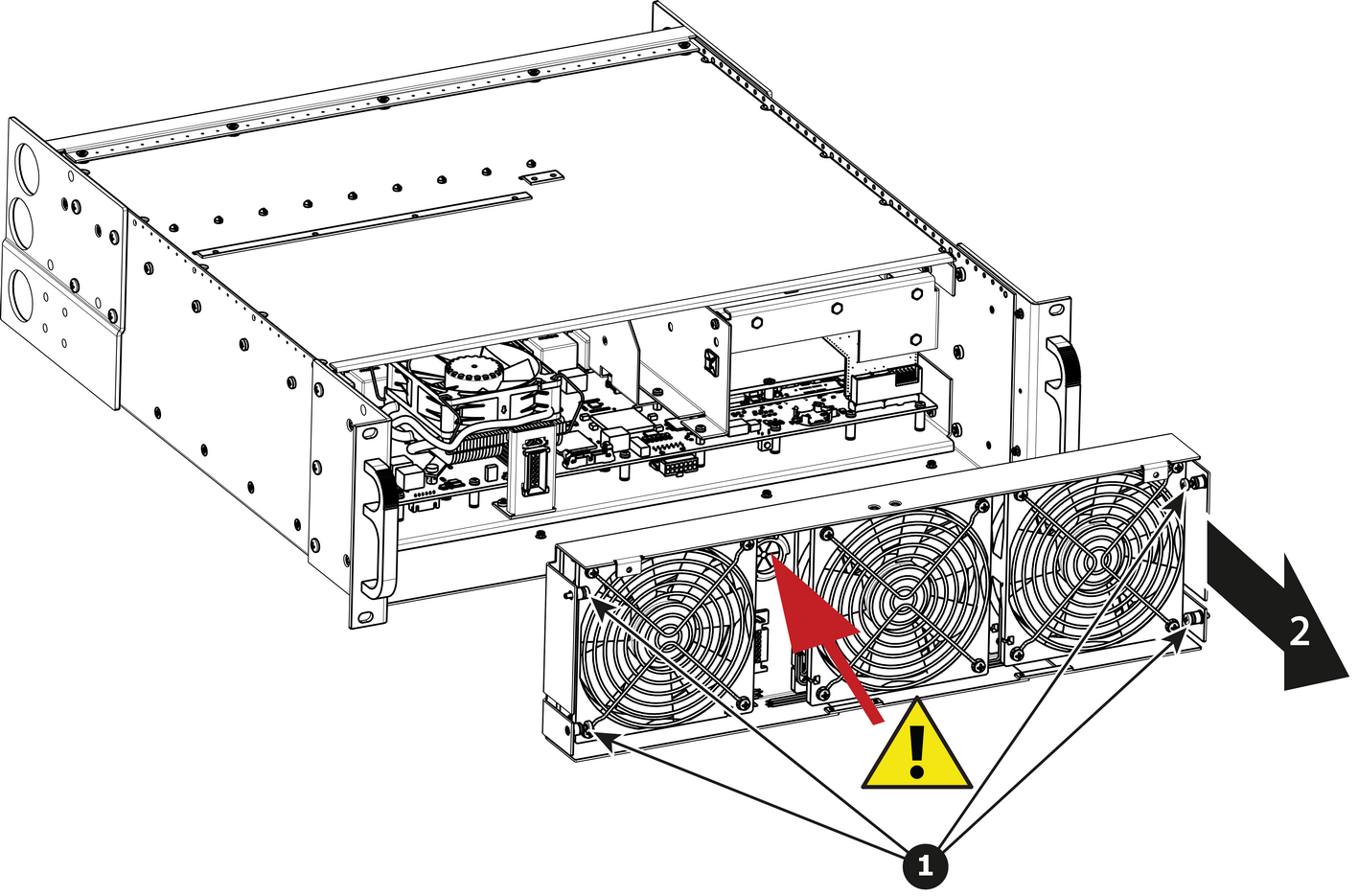

  1. Desserrez et dévissez les 4 vis à ailettes qui maintiennent le plateau de ventilation 3RU sur le châssis.

    Remarque : Vous pourriez avoir besoin d’un tournevis si les vis à ailettes sont très serrées.

  2. Retirez le plateau.

    Remarque : Vous devez incliner le plateau et le diriger pour qu’il passe autour des encoches situées sur le côté du châssis.
    Image 15–16
    Prudence : Avant de le retirer complètement de l’appareil, poussez soigneusement les câbles USB et du panneau avant dans l’œillet situé entre les deux ventilateurs du côté gauche.
Comment installer le plateau de ventilation 3RU

Suivez la même procédure dans l’ordre inverse et effectuez en plus les opérations suivantes :

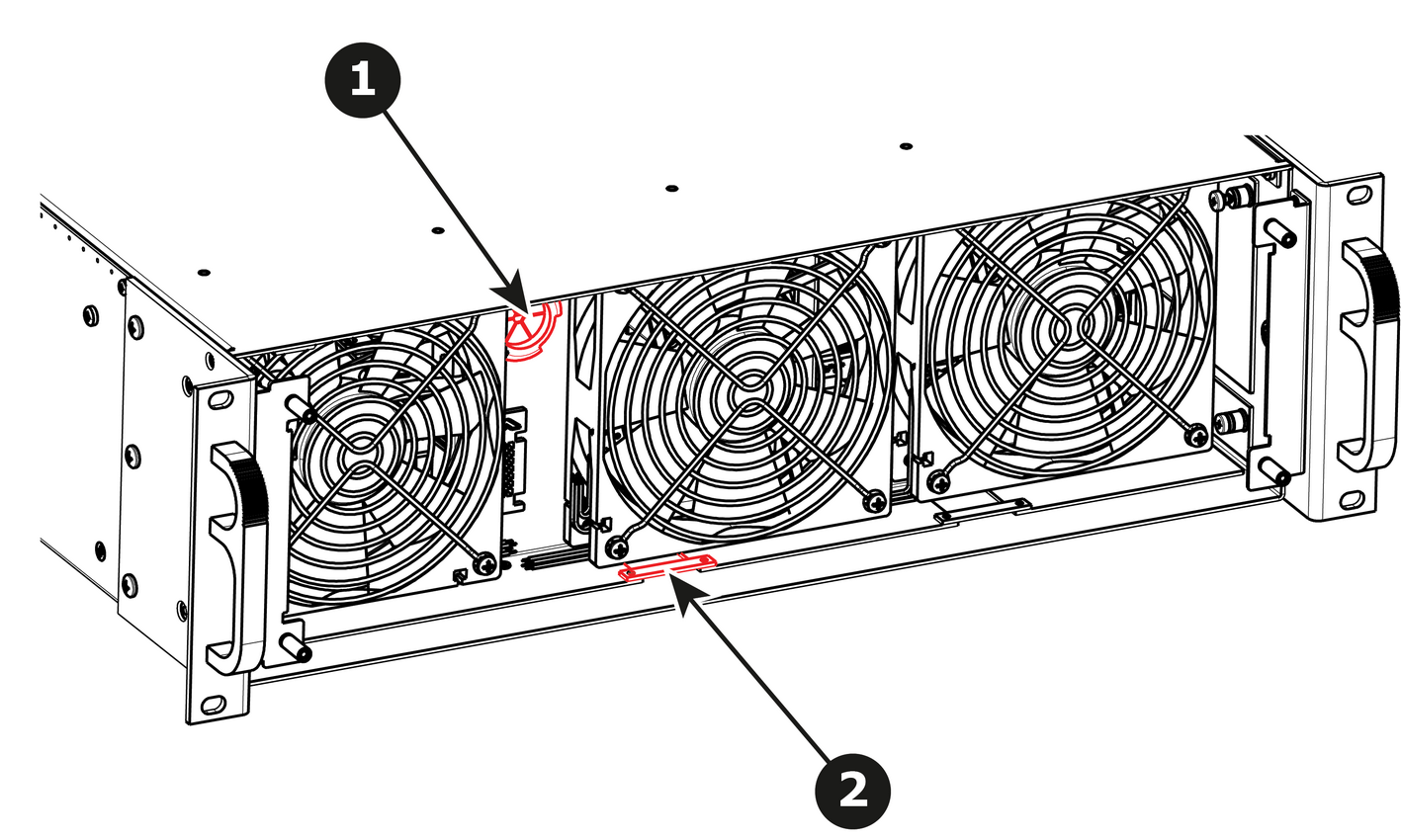

  1. Passez les câbles USB et VFD dans l’œillet.

  2. Assurez-vous que la limande du panneau avant (câble du clavier) passe par l’emplacement situé sur la face inférieure.

    Image 15–17
  3. Alignez le connecteur situé derrière le plateau de ventilation et le connecteur situé sur la carte mère derrière lui et poussez pour que les deux connecteurs s’emboîtent.
