Généralités

La carte de sortie HDMI possède quatre connecteurs HDMI à 19 broches qui peuvent prendre en charge un signal vidéo HDMI.

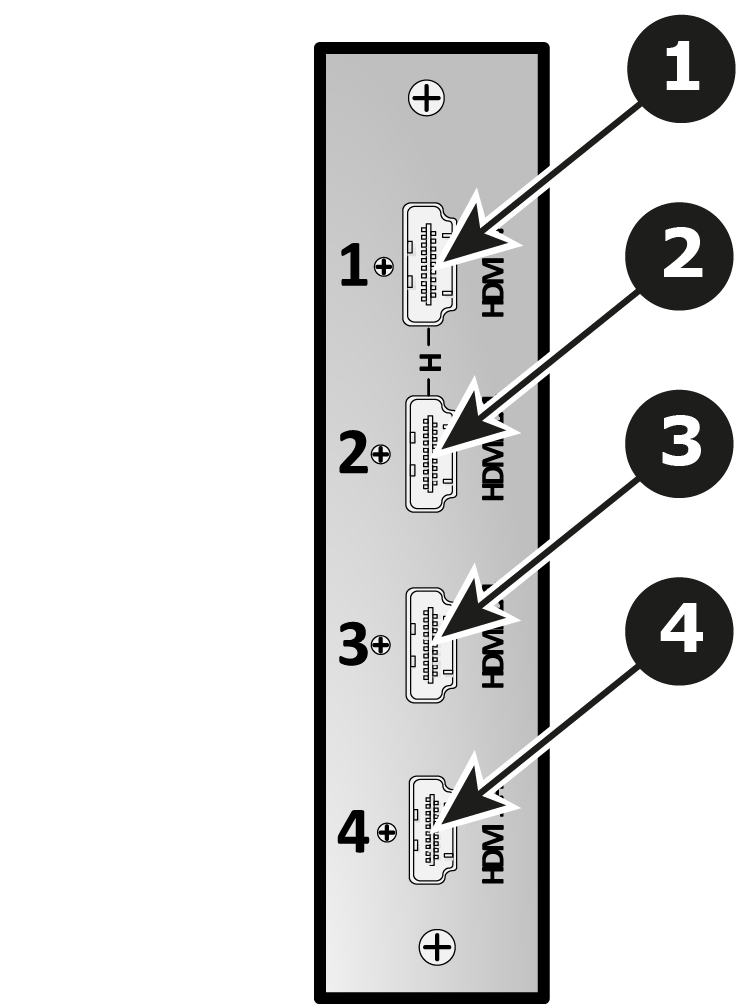

La figure ci-dessous représente les connecteurs du panneau arrière de la carte de sortie HDMI :

Fonctionnalités

• Fournit jusqu’à 4 signaux indépendants
• 4x connecteurs HDMI à 19 broches (Type A)
• Les deux connecteurs supérieurs prennent en charge les signaux de liaison simple et double jusqu’à 300 MHz.

Spécifications

• HDMI selon les spécifications 1.4a

• Format pris en charge :

  • formats jusqu’à 2560x1600@60 et 3840x1200@60 (30 bits)

  • 4K/UHD pris en charge :

    • Entrée 3840x2160/23,98/24/25/29,97/30 via 1x HDMI, 2x HDMI (moitié G et D) ou 4x HDMI (quadrants)
    • Entrée 3840x2160/50/59,94/60 via 2x HDMI (moitié G et D) ou 4x HDMI (quadrants)
    • Entrée 4096x2160/23,98/24/25/29,97/30 via 1x HDMI, 2x HDMI (moitié G et D) ou 4x HDMI (quadrants)
    • Entrée 4096x2160/50/59,94/60 via 2x HDMI (moitié G et D) ou 4x HDMI (quadrants)
  • Compatible EDID version 1.3
  • Compatible HDCP version 1.4
