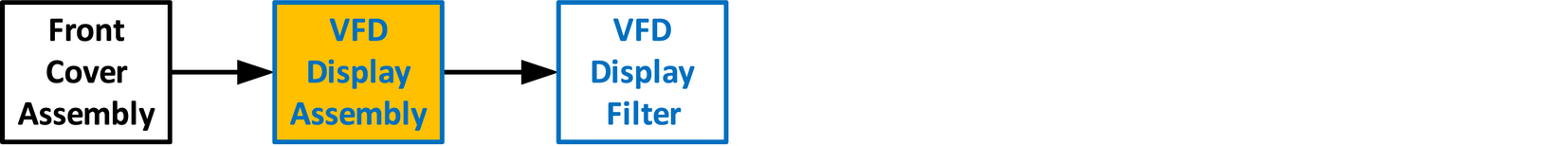

Organigramme

Remarque : Avant de procéder au démontage du support de l’afficheur VFD, vous devez retirer l’ensemble de couvercle avant comme indiqué dans la procédure correspondante.

Pièces concernées

Outils nécessaires

1x tournevis cruciforme n°2

Comment retirer l’ensemble d’afficheur VFD

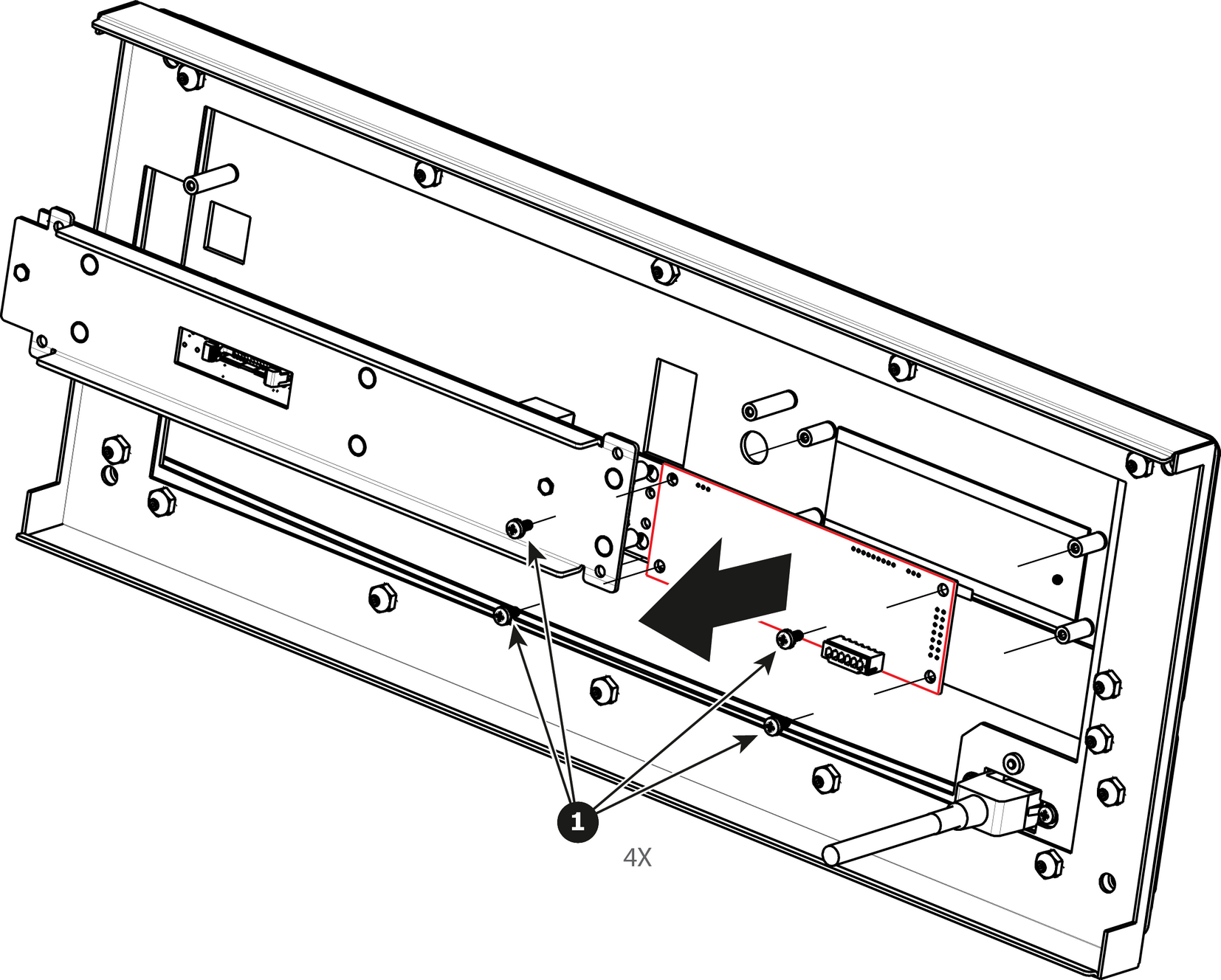

1. Retournez le couvercle avant et retirez les quatre vis (4-40X.25) qui fixent l’ensemble d’afficheur VFD au support du panneau avant.



Comment installer l’ensemble d’afficheur VFD

Pour installer l’ensemble d’afficheur VFD, suivez la même procédure dans l’ordre inverse.
