Généralités

L’appareil est doté de plusieurs boutons colorés et d’indicateurs DEL qui aident l’utilisateur en lui indiquant les sélections et les actions possibles.

Couleur du bouton

• Les boutons bleus indiquent la fonction Gel.
• Les boutons verts indiquent une sélection de calques ou une action sur une sélection de calques.
• Les boutons rouges indiquent toujours des actions susceptibles d’affecter le Programme.
• La couleur jaune est utilisée pour la fonction de sauvegarde.
• Le noir est neutre.

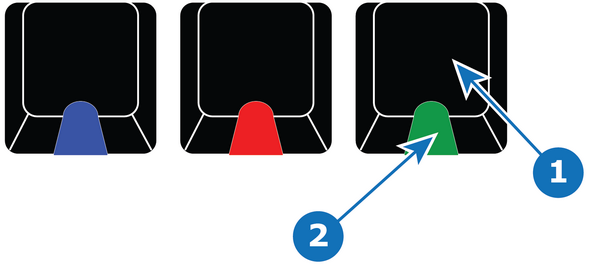

Couleur des DEL dans les boutons

• Le bleu indique les boutons de destination sélectionnés.
• Le vert indique que le calque de l’Aperçu est sélectionné (Normal).
• Le vert peut également indiquer que la fonction du bouton a une fonction opposée ou un autre mode.
• Le rouge indique que le calque du Programme est sélectionné (Programme en direct ou déverrouillé).
• Le rouge peut également indiquer que la fonction du bouton est sélectionnée/active, comme « T-Bar Disable (Désactivation de la barre en T) ».

Couleur du rétroéclairage de l’écran

Remarque : S’applique à une rangée entière d’écrans.

• Source d’arrière-plan = rétroéclairage vert.
• Repère = rétroéclairage cyan.
• Pré-réglage = rétroéclairage blanc.
• Source = rétroéclairage jaune.
• Clé utilisateur = rétroéclairage magenta.

Remarque : Un rétroéclairage rouge est réservé aux pertes de signal.
