15.16 Câble d’extension USB

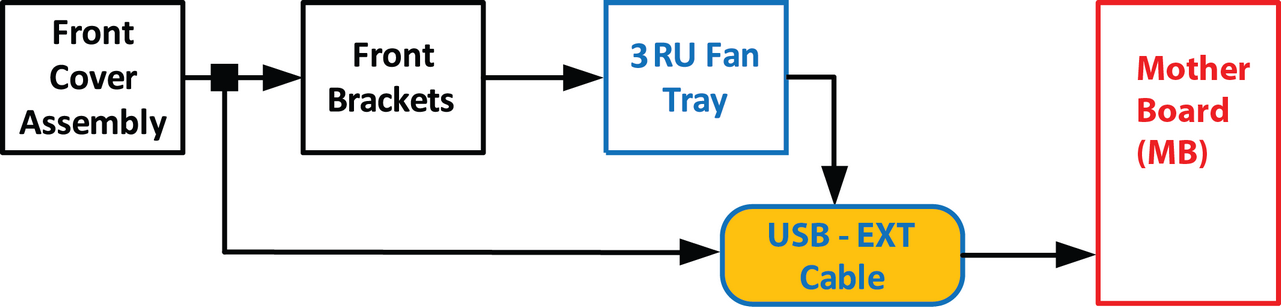

Organigramme
Image 15–34
Remarque : Le câble d’extension USB relie le câble USB à la carte mère. Cette procédure explique comment déconnecter le câble des deux côtés.
Présentation

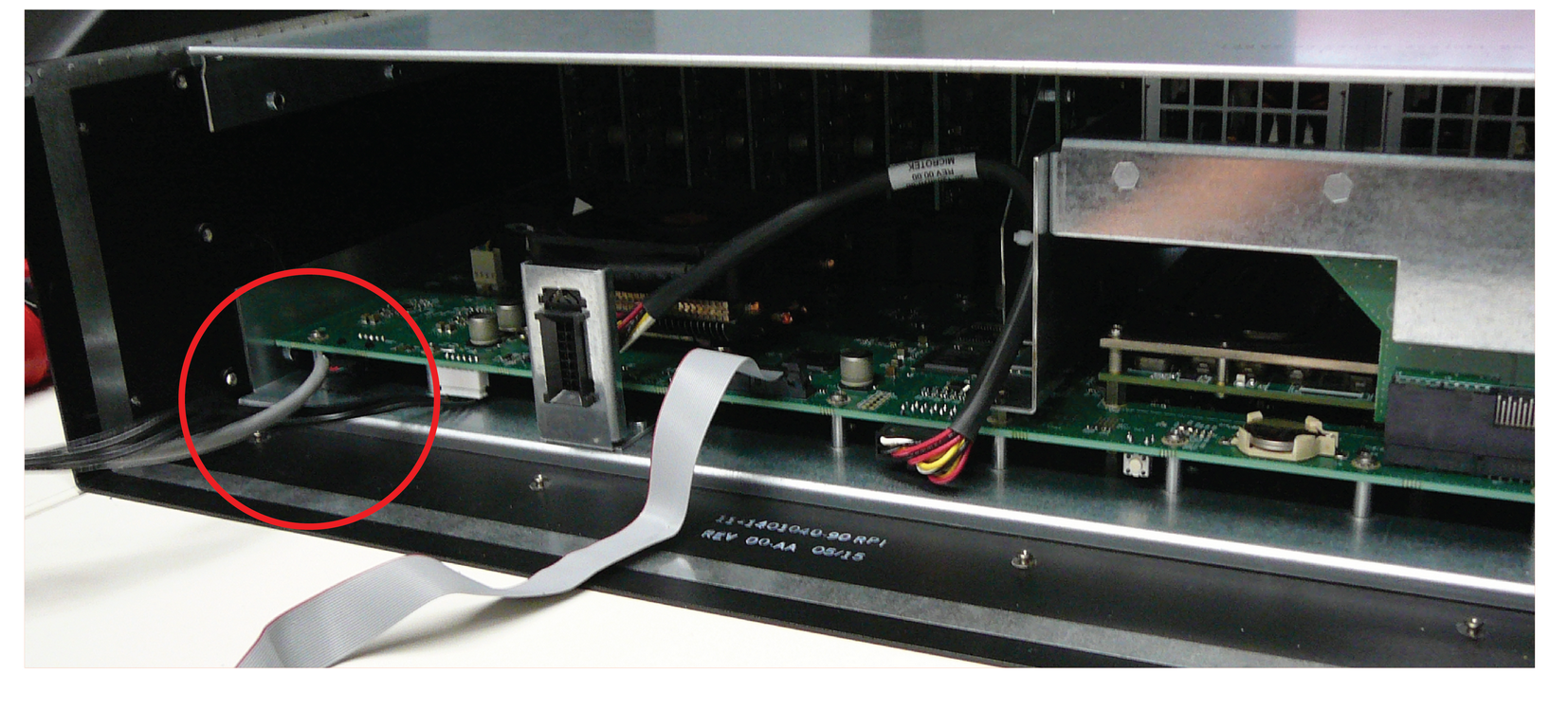

Image 15–35 Câble d’extension USB relié à la carte mère

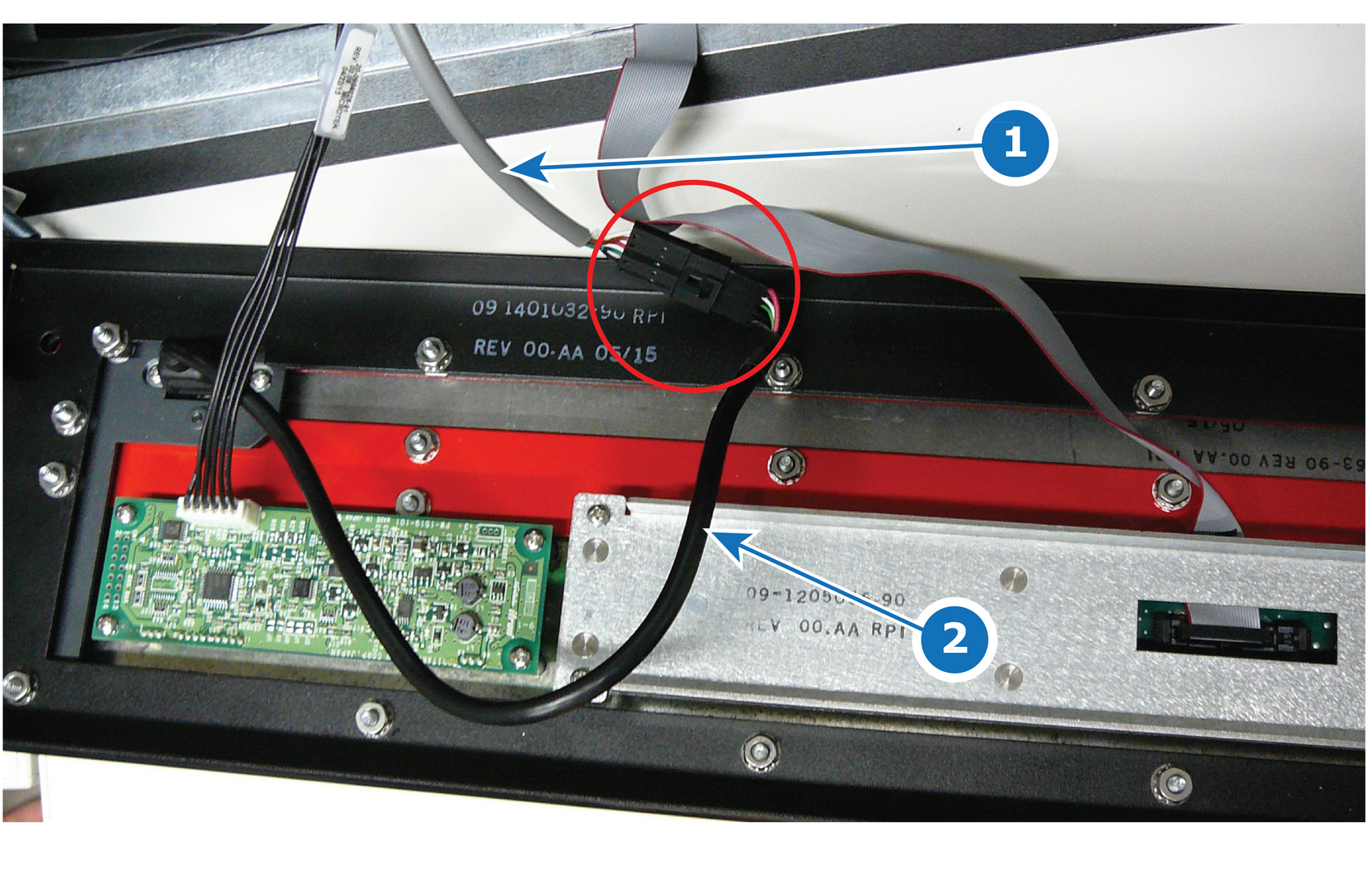

Image 15–36 Câble d’extension USB relié au câble USB situé derrière le panneau avant
1
Câble d’extension USB
2
Câble USB
Pièces concernées
Kit de câbles
Outils nécessaires

1x tournevis cruciforme n°2 (pour retirer l’ensemble de panneau avant)

Comment retirer le câble d’extension USB
  1. Retirez partiellement le panneau avant et tirez-le pour exposer les câbles qui se trouvent derrière (voir la procédure correspondante).
  2. Déconnectez le câble d’extension USB du câble USB.

  3. Poussez doucement le câble à travers l’œillet situé dans le plateau de ventilation 3RU.

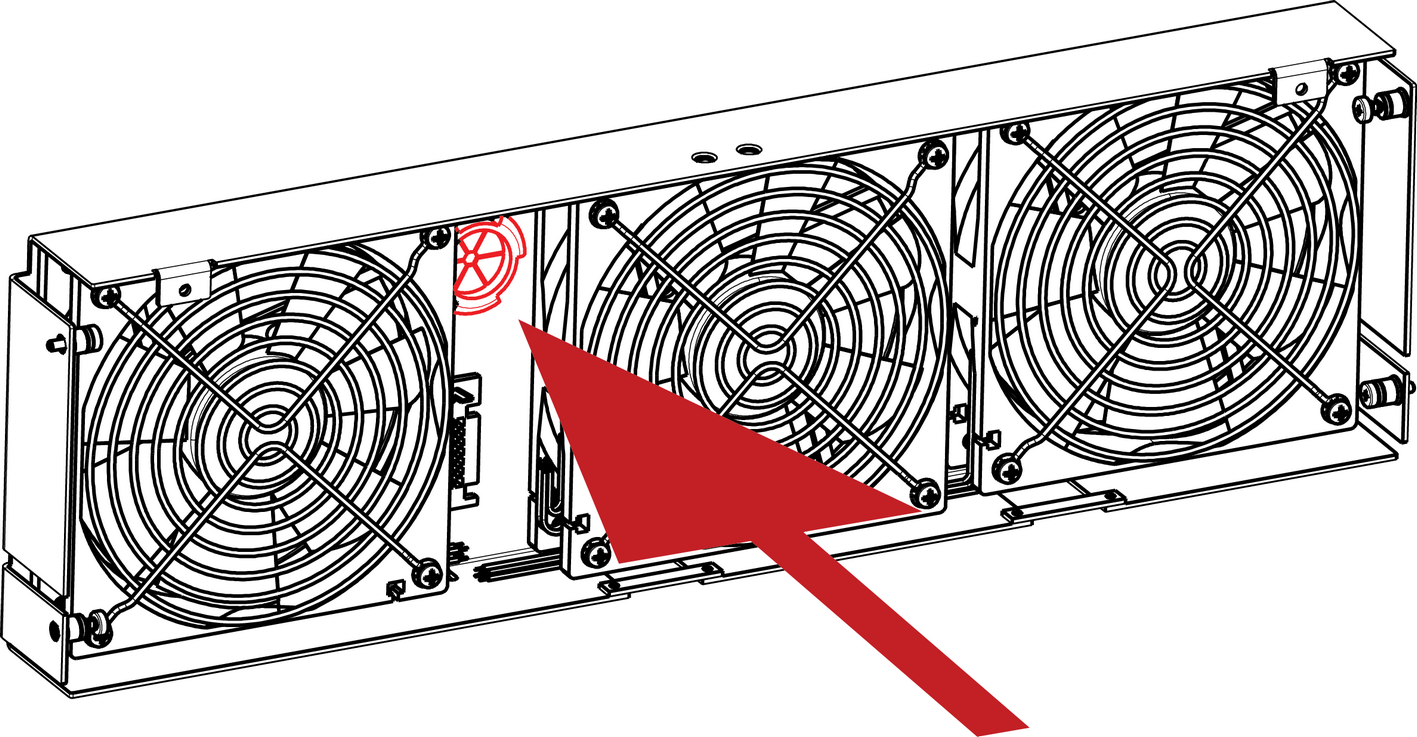

    Image 15–37
  4. Retirez le plateau de ventilation 3RU afin d’accéder à la carte mère (voir la procédure correspondante).

  5. Localisez le câble d’extension USB qui est branché sur la carte mère.

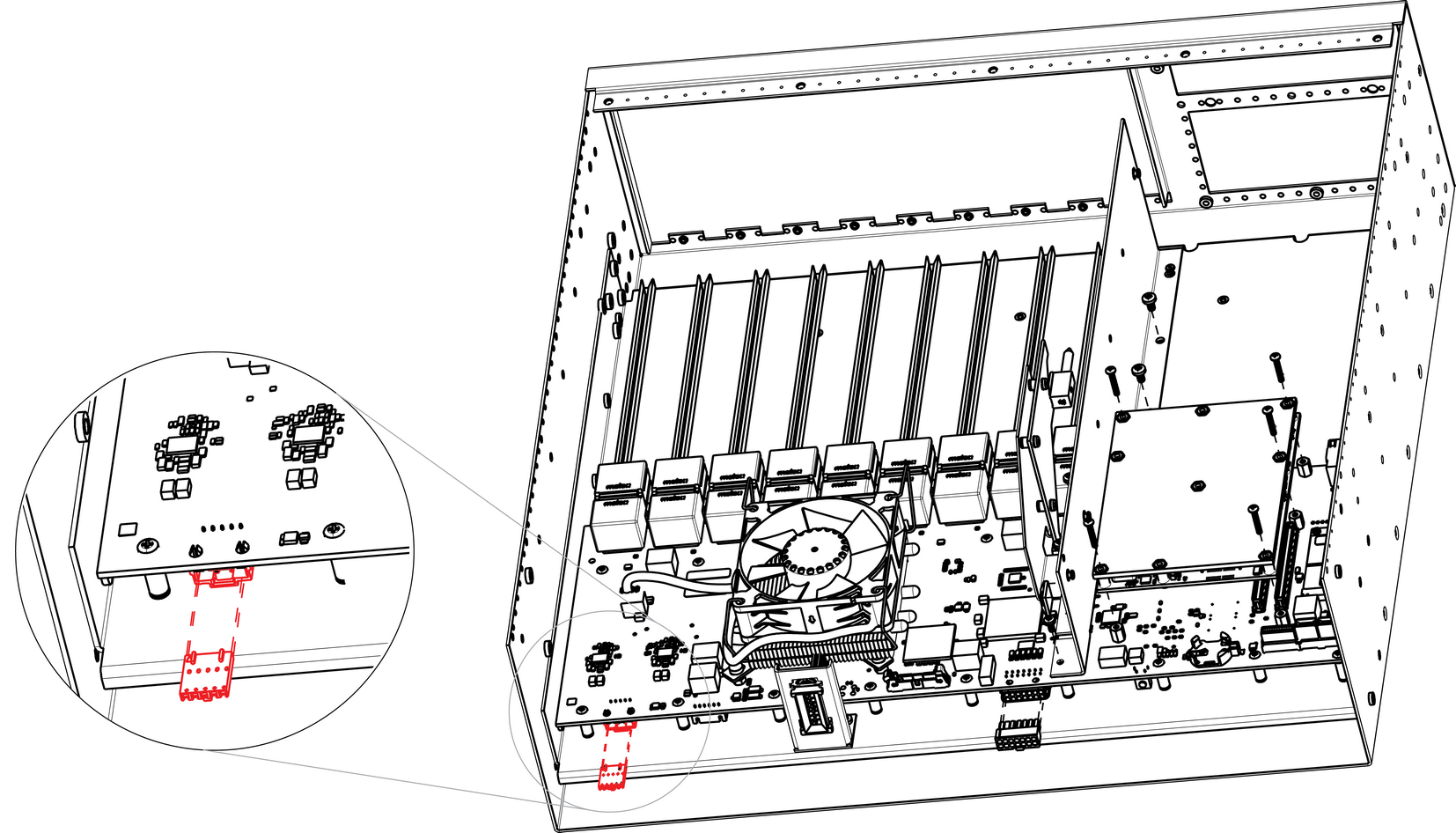

    Image 15–38
  6. Débranchez le câble d’extension USB en le poussant doucement vers l’extérieur.
  7. Sortez le câble de l’appareil.
Comment installer le câble d’extension USB

Pour installer le câble d’extension USB, suivez la même procédure dans l’ordre inverse.
