Schéma d’application
9.2 Préliminaire
Câblage

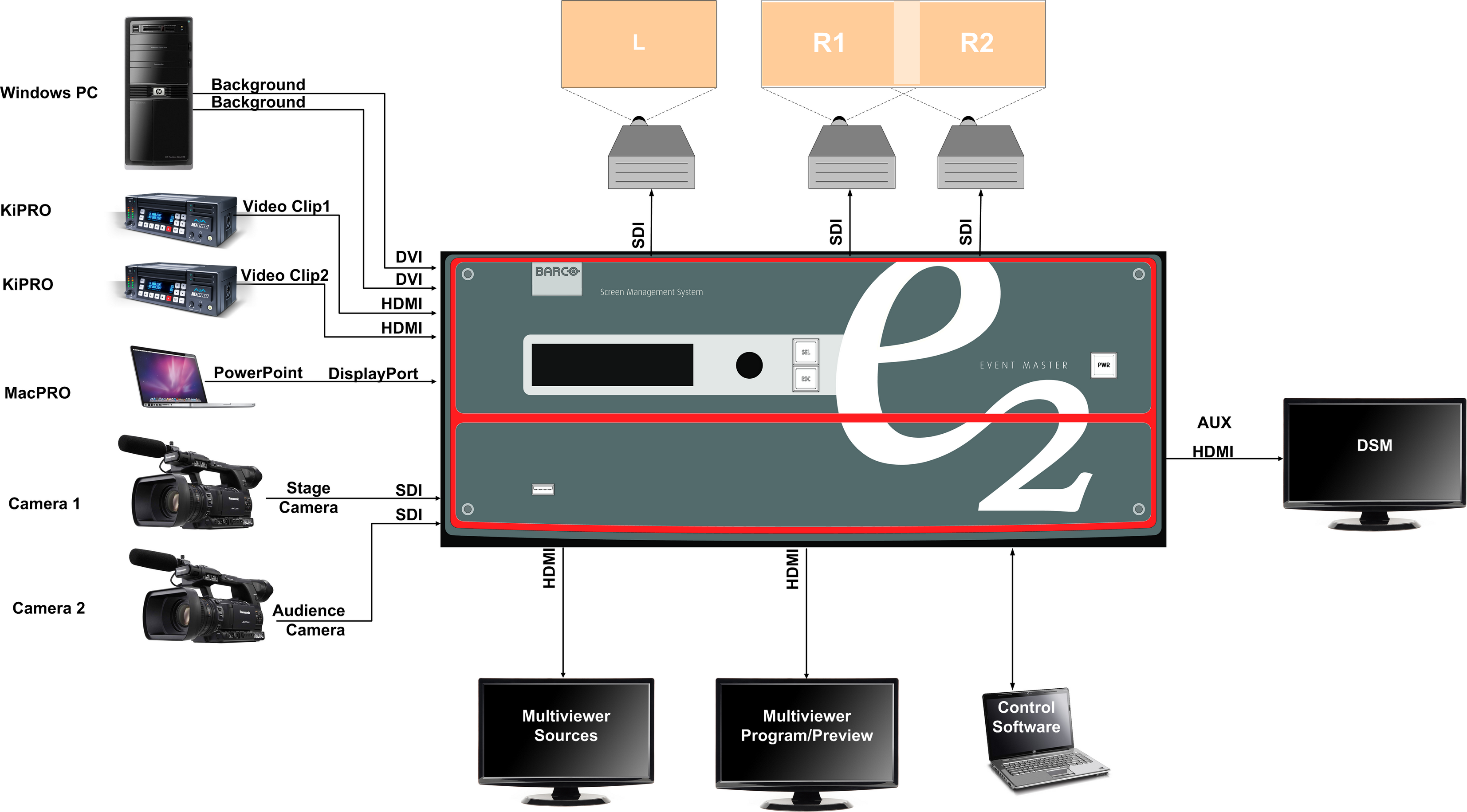

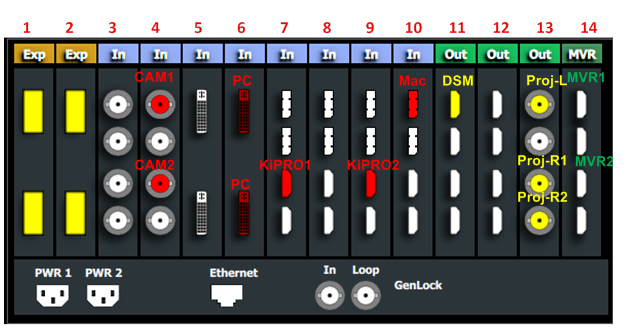

Connectez les appareils d’entrée et de sortie à l’E2 comme suit :
| Type de signal | Nom du périphérique | Contenu | Type de connecteur | Emplacement-Connecteurs |
| Entrée | CAM1 | Caméra du public | 3G-SDI | 4-1 |
| Entrée | CAM2 | Caméra de la scène | 3G-SDI | 4–3 |
| Entrée | PC | Couleur de fond | DVI | 6–1 |
| Entrée | PC | Couleur de fond | DVI | 6–2 |
| Entrée | KiPRO 1 | Clip vidéo 1 | HDMI | 8–3 |
| Entrée | KiPRO 2 | Clip vidéo 2 | HDMI | 9–3 |
| Entrée | MacPRO | PowerPoint | DisplayPort | 10–1 |
| Sortie (AUX) | DSM | DSM pour PowerPoint | HDMI | 11–1 |
| Sortie | Proj-L | Écran gauche du projecteur | SDI | 13–1 |
| Sortie | Proj-R1 | Écran droit du projecteur 1 | SDI | 13–3 |
| Sortie | Proj-R2 | Écran droit du projecteur 2 | SDI | 13–4 |
| Multi-visionneuse | MVR1 | Moniteur du Programme/Aperçu | HDMI | 14–1 |
