15.29 Mémoire à semi-conducteurs

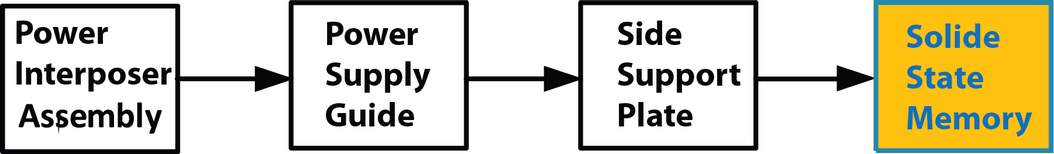

Organigramme
Image 15–72
Remarque : Cette section s’applique uniquement au CPU S3 COMEXPRESS. Pour le CPU S3 Q7, la mémoire à semi-conducteurs est intégrée au CPU.

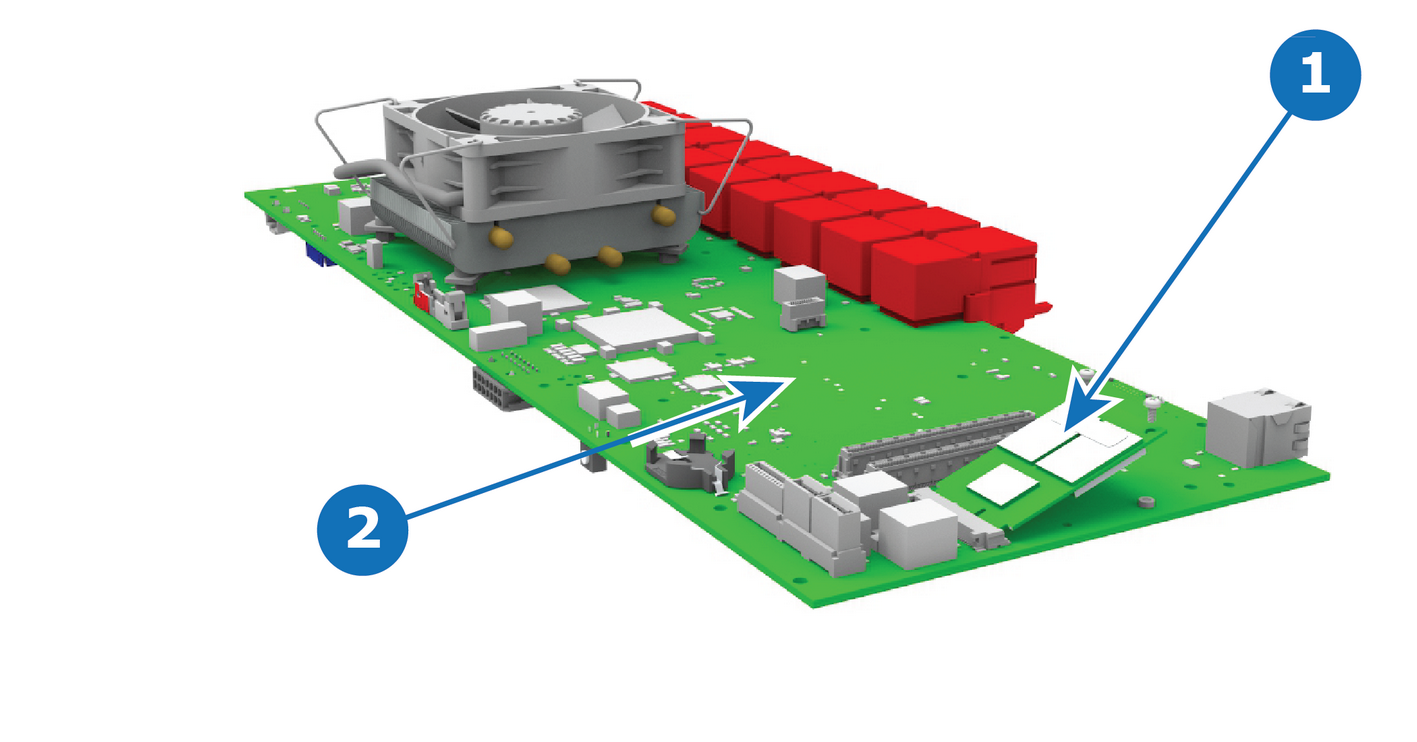

Présentation
Image 15–73
1
Carte mémoire à semi-conducteurs
2
Carte mère
Pièces concernées
Mémoire à semi-conducteurs
Outils nécessaires

1x tournevis cruciforme n°2

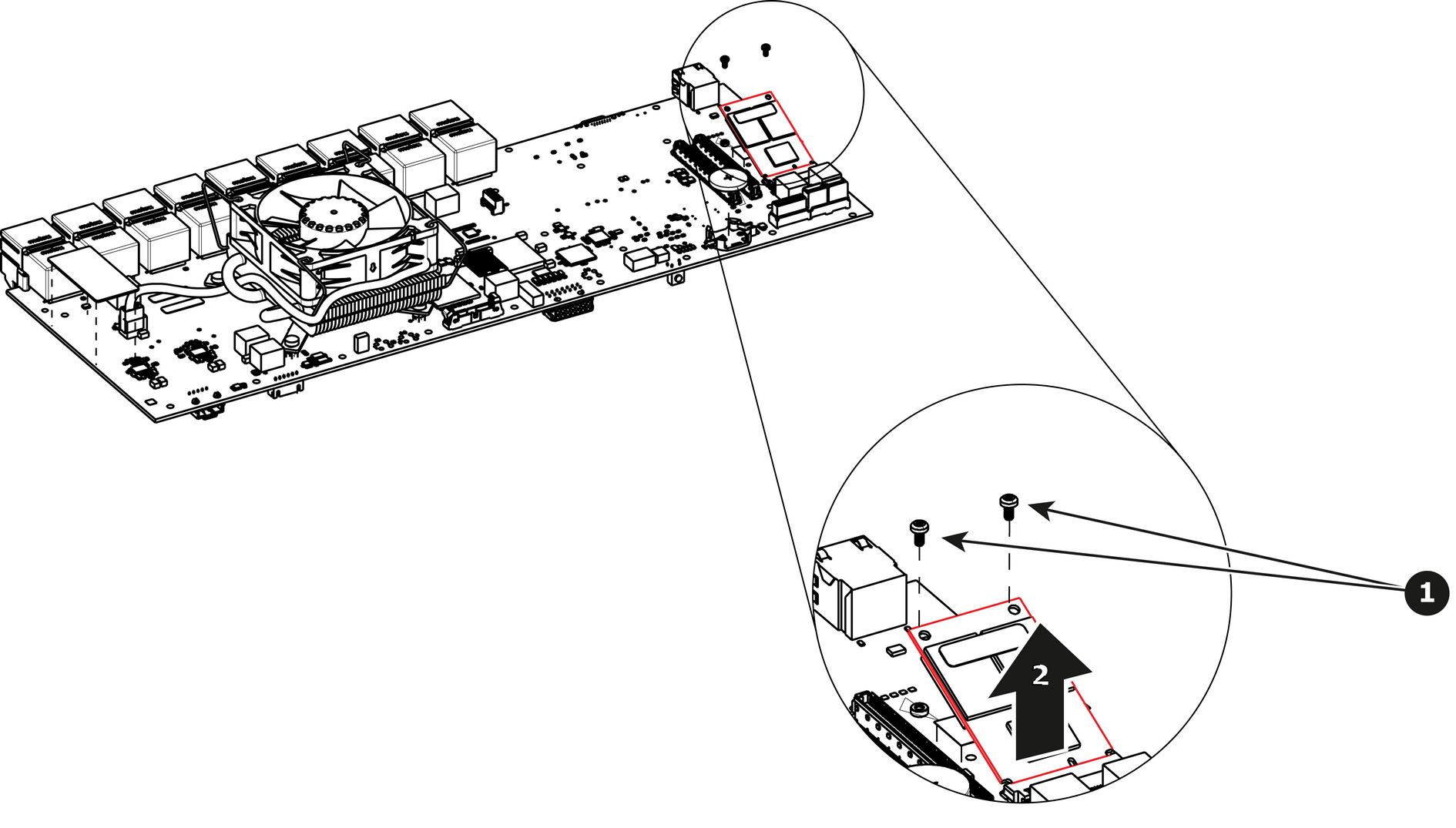

Comment retirer la mémoire à semi-conducteurs
  1. Retirez les 2 vis qui maintiennent la carte mémoire.

  2. Retirez avec précaution la carte mémoire de son logement.

    Image 15–74
Comment installer la mémoire à semi-conducteurs

Pour installer la mémoire à semi-conducteurs, suivez la même procédure dans l’ordre inverse.
