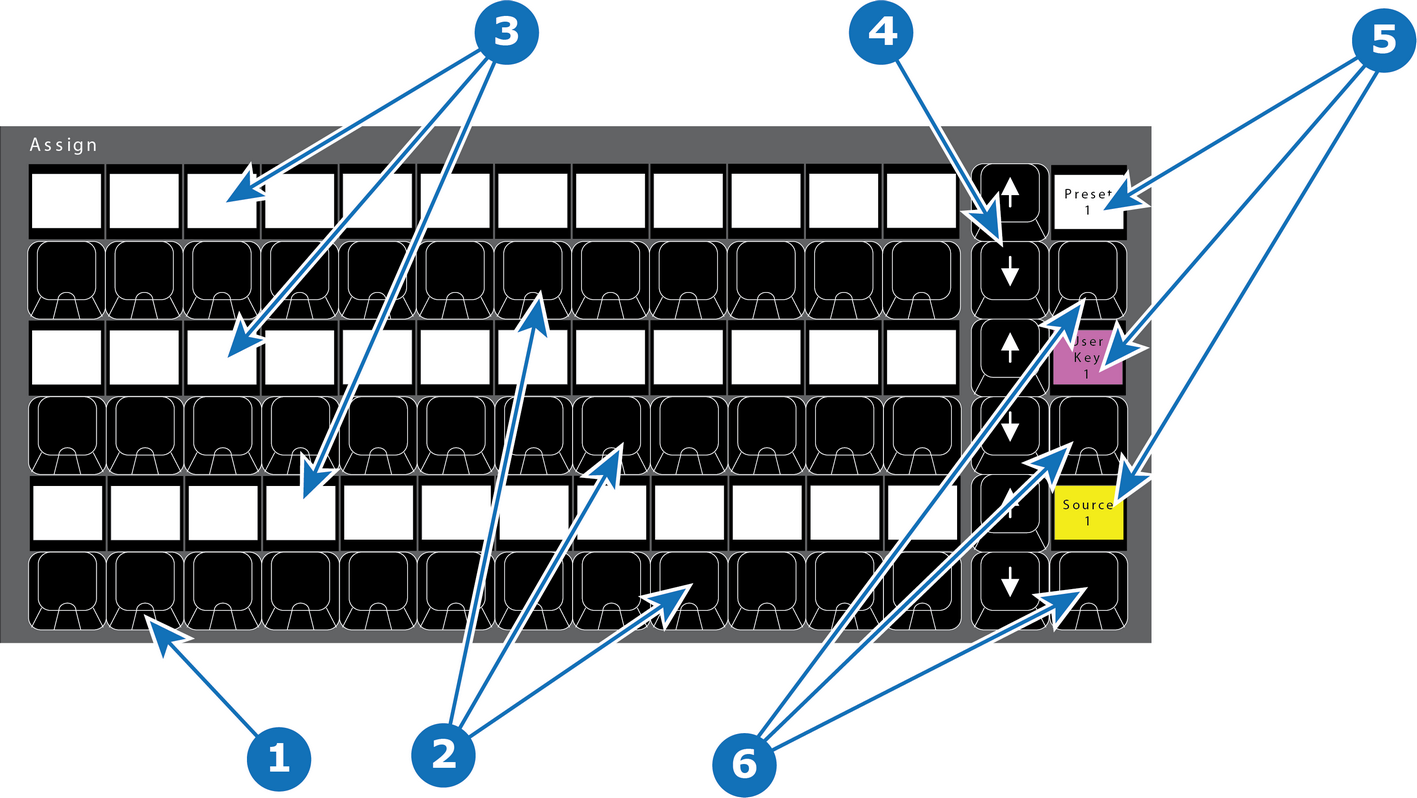

Présentation
- 1
- DEL (rouge ou verte).
- 2
- Trois rangées de 12 boutons Assign (Attribuer)
- 3
- Trois rangées de 12 afficheurs
- 4
- Trois rangées de 2 boutons fléchés (haut et bas).
- 5
- Trois afficheurs de type bus
- 6
- Trois boutons de type bus
10.12 Boutons Assign (Attribuer) à affichage contextuel
Description
Les trois rangées de 12 boutons, chacune dotée d’un affichage dédié, peuvent être attribuées à plusieurs types de fonctions, notamment des arrière-plans, des fichiers sources, des pré-réglages et des clés utilisateur.
Chaque rangée comporte également des boutons fléchés haut et bas qui permettent de passer d’une page à l’autre par rangée.
Un bouton supplémentaire situé à droite des boutons fléchés de cette rangée s’appelle BUS TYPE (type de bus). Il est surmonté d’un afficheur. Ce bouton permet de basculer entre les types de bus avec l’afficheur au-dessus affichant une couleur qui indique le type de bus d’attribution actuellement sélectionné.
Les DEL situées sous les boutons Assign (Attribuer) sont ROUGES ou VERTES :
| Couleur de la DEL | Description |
| Rouge | pour PGM activé |
| Vert | pour PVW activé |
Attribution de la couleur du rétroéclairage par fonction (pour une rangée entière) :
| Fonction | Couleur |
| Source | Rétroéclairage jaune |
| User Key (Clé utilisateur) | Rétroéclairage magenta |
| Source d’information | Rétroéclairage vert |
| Preset (Pré-réglage) | Rétroéclairage blanc |
| Repère | Rétroéclairage cyan |
