일반 사항

이 장치에서 발생하는 고장률이 낮기 때문에 EC-50 컨트롤러의 부품을 교체해야 하는 경우는 극히 드뭅니다.

참고: 드문 경우이긴 하지만 EC 시리즈 컨트롤러에 서비스가 필요한 경우 장치를 Barco 서비스 부서로 반송하기 전에 이 설명서의 반품 승인 섹션을 참조하십시오.

사용자가 직접 교체해야 할 유일한 부품은 작업등과 전원 퓨즈입니다. 작업등은 Barco에서 제공하는 예비 부품입니다(아래 예비 부품 목록 참조). Barco는 퓨즈를 제공하지 않습니다.

EC-50 개요

방향 및 주요 구성 요소.

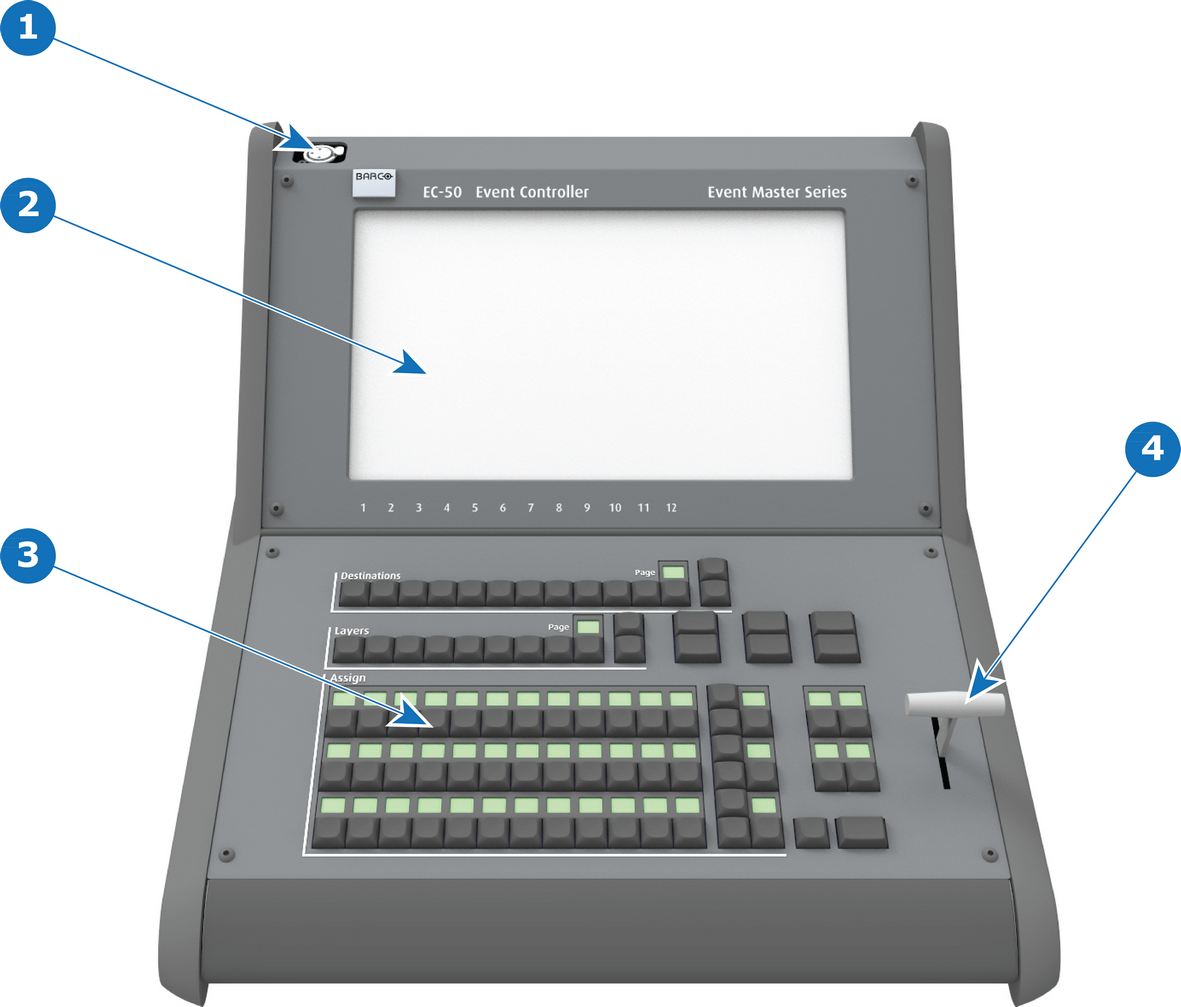

전면:

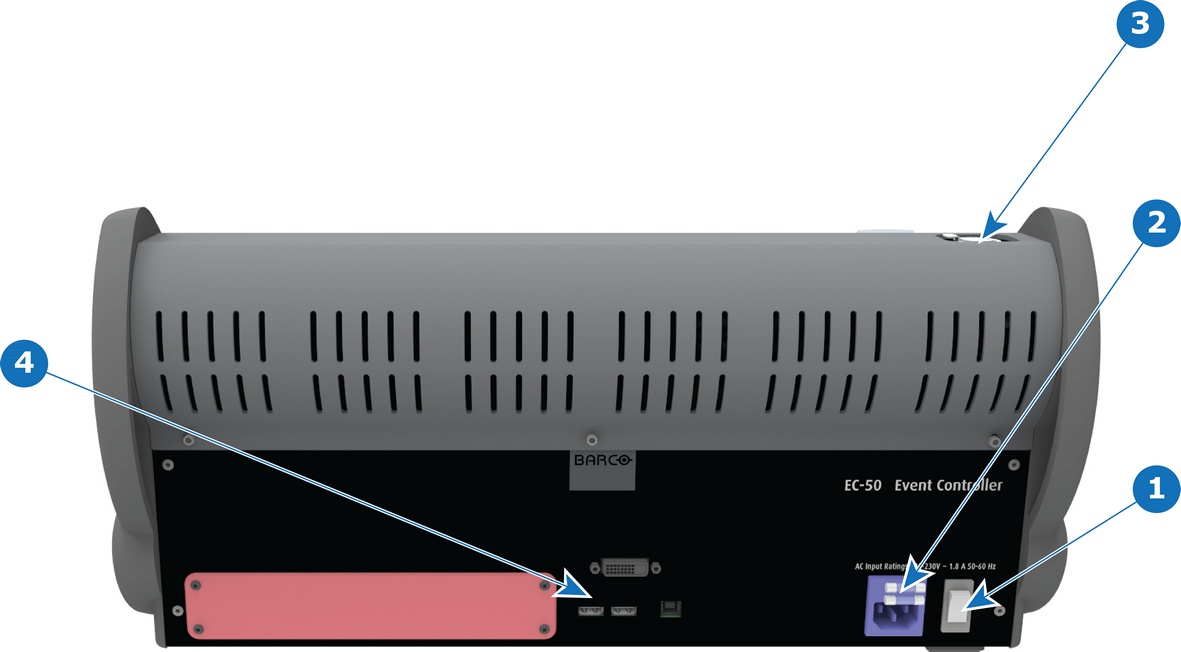

후면:

EC-50 예비 부품 목록

퓨즈

사양:

위치:

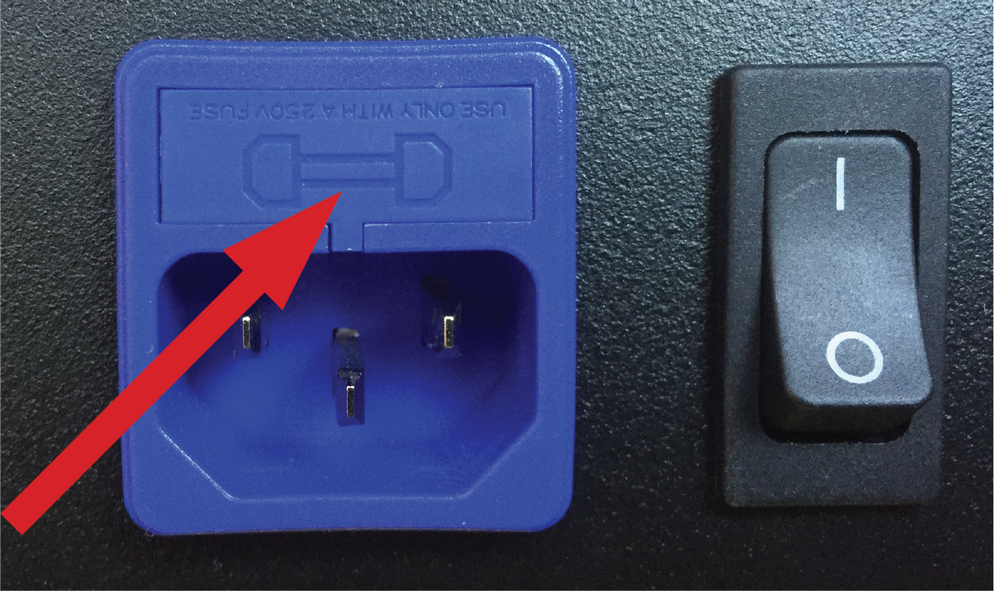

퓨즈함은 전원 공급 장치 커넥터 위에 있습니다.

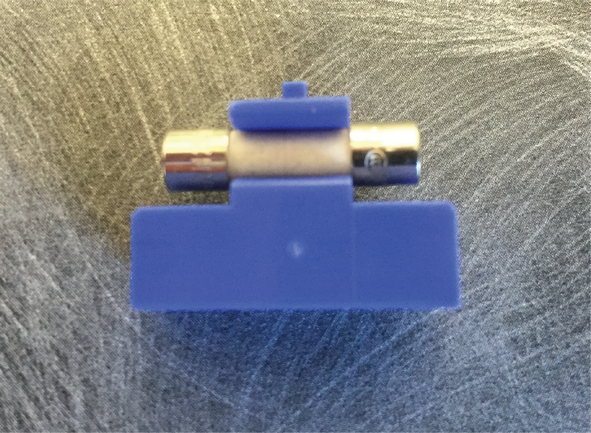

예비 퓨즈 위치:

예비 퓨즈는 퓨즈함에서 사용할 수 있습니다.

참고: 예비 퓨즈를 사용할 때는 새 퓨즈를 빨리 구입하는 것이 좋습니다.

전원 공급 장치 퓨즈 교체 방법:

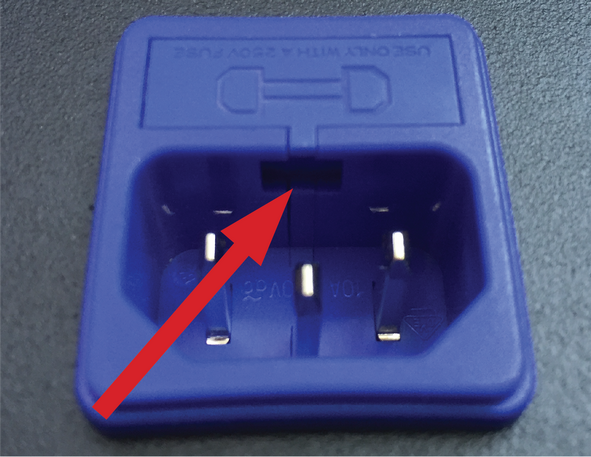

1. 퓨즈함 아래에 있는 열린 슬롯을 확인하십시오.

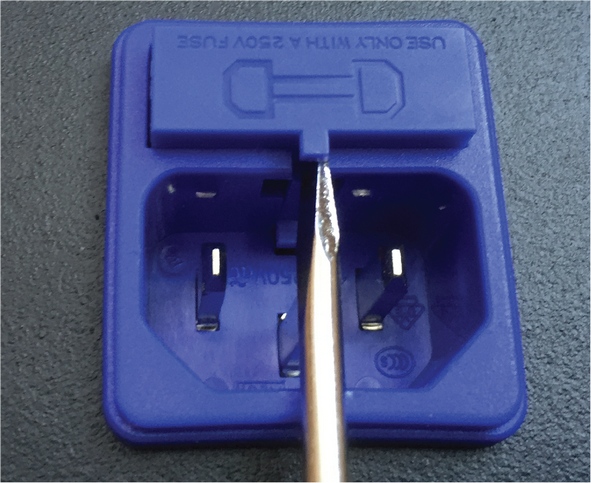

2. 작은 일자 드라이버를 사용하여 퓨즈함을 여십시오.

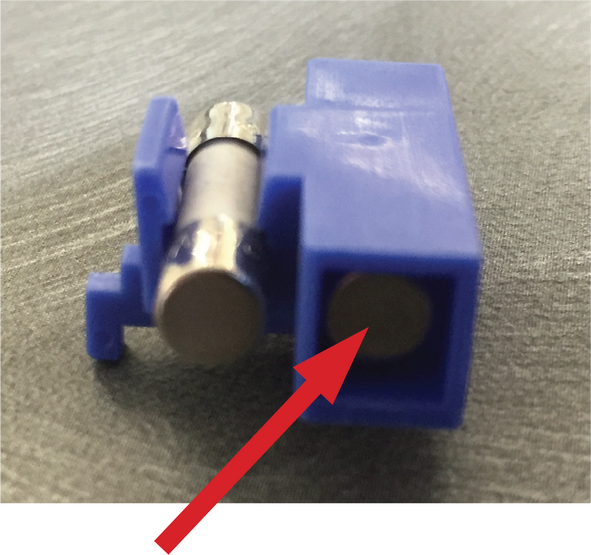

3. 퓨즈를 교체하십시오. 퓨즈는 그림과 같이 퓨즈 홀더에 설치해야 합니다.



4. 퓨즈함을 제자리에 다시 장착하십시오.
