16.7 전원 공급 장치

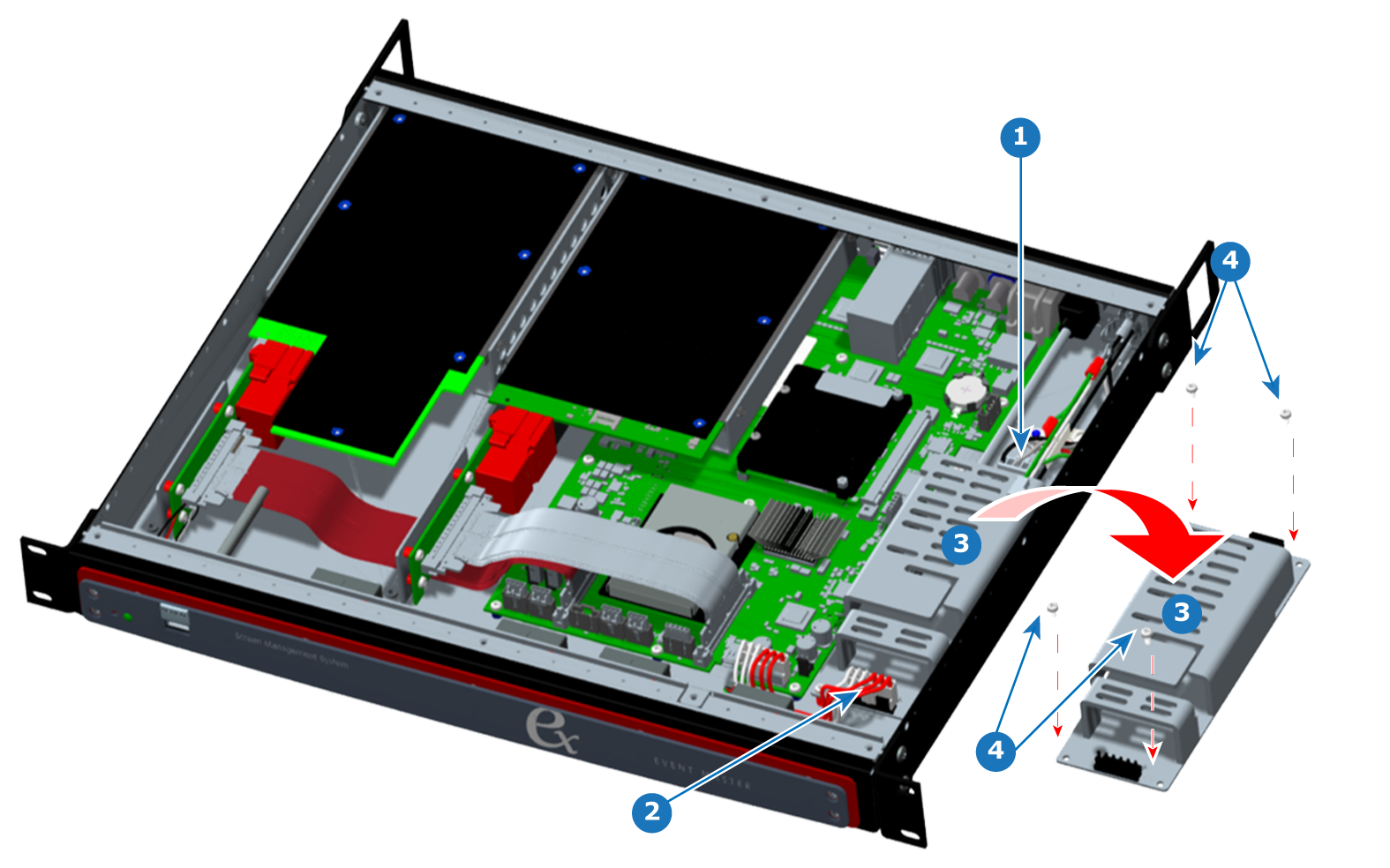

개요
- 1
- AC 엔트리 케이블 어셈블리
- 2
- DC 전원 케이블 어셈블리
- 3
- 전원 공급 장치
- 4
- 4-40 x25 SEMS 나사
우려되는 부분
| 132W, 12V 전원 공급 장치 |
| DC 전원 케이블 어셈블리 |
| AC 엔트리 케이블 어셈블리 |
| 4-40 x25 SEMS 나사(4개) |
필수 도구
- Phillips 스크루드라이버 #1 1개
- Phillips 스크루드라이버 #2 1개
전원 공급 장치 제거 방법
- 상단 덮개를 분리합니다.
- 전원 공급 장치 뒷면에서 DC 전원 케이블을 분리합니다.
- 전원 공급 장치 전면에서 AC 엔트리 케이블을 분리합니다.
- 전원 공급 장치를 섀시에 고정하는 4-40 x25, SEMS 나사 4개를 제거합니다.
- 섀시에서 전원 공급 장치를 분리합니다.
전원 공급 장치 설치 방법
EX 섀시에 전원 공급 장치를 설치하려면 제거 절차의 단계를 역순으로 수행하십시오.

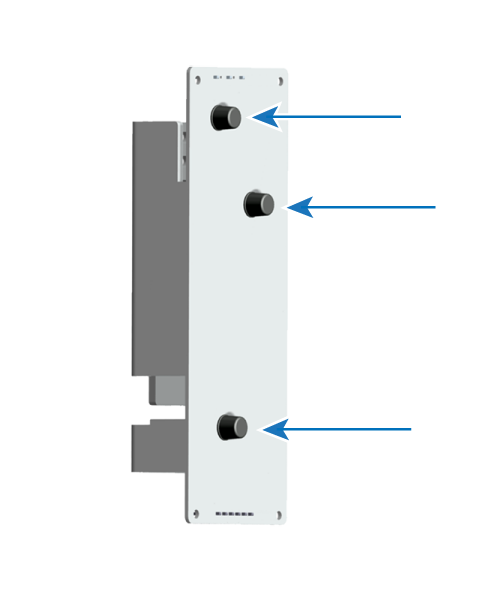

참고: 섀시에 전원 공급 장치를 설치하기 전에 세 개의 고무 범퍼가 전원 공급 장치 하단에 있는지 확인하십시오. 이미지 16–10을 참조하십시오.
