4.5 HDMI/DisplayPort 입력 카드

일반 사항

HDMI/DisplayPort 입력 카드에는 HDMI 비디오 신호를 지원할 수 있는 2개의 19핀 HDMI 커넥터와 DisplayPort 비디오 신호를 지원하는 2개의 20핀 DisplayPort 커넥터가 있습니다.

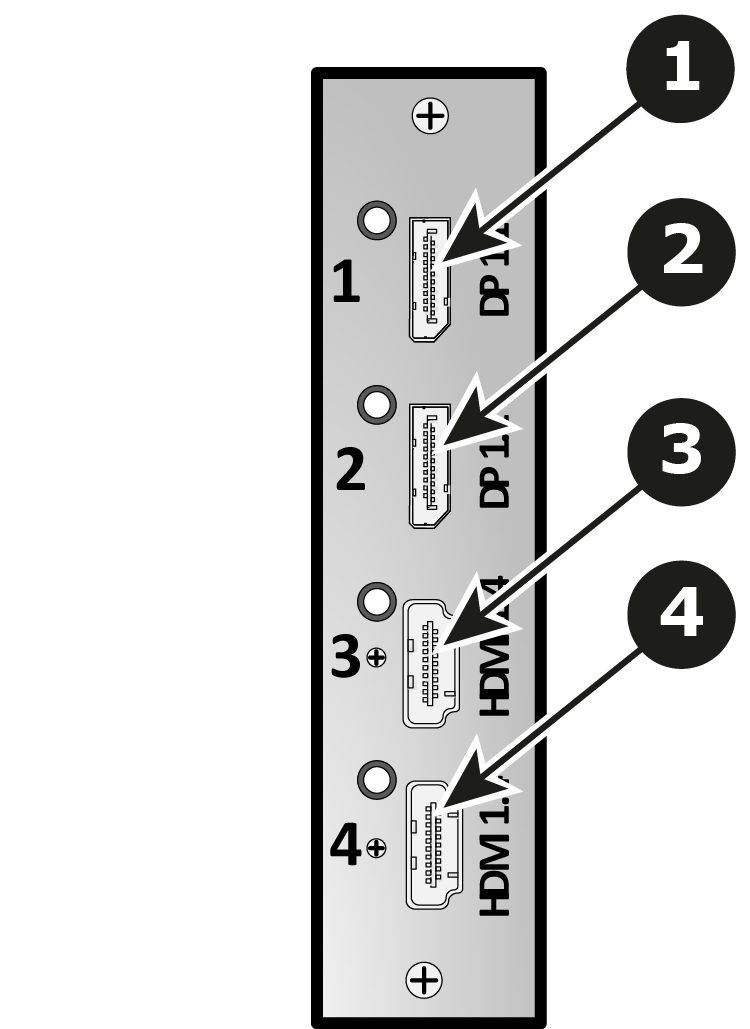

아래의 그림은 HDMI/DisplayPort 입력 카드의 후면 패널 커넥터를 나타낸 것입니다.

이미지 4–10 HDMI/DisplayPort 입력 카드 후면 패널

1	DisplayPort 커넥터 — 유효한 동기화가 감지되면 녹색으로 켜지는 LED가 있는 DisplayPort 1
2	DisplayPort 커넥터 — 유효한 동기화가 감지되면 녹색으로 켜지는 LED가 있는 DisplayPort 2
3	HDMI 커넥터 — 유효한 동기화가 감지되면 녹색으로 켜지는 LED가 있는 HDMI 1
4	HDMI 커넥터 — 유효한 동기화가 감지되면 녹색으로 켜지는 LED가 있는 HDMI 2

기능

최대 4개의 신호를 독립적으로 처리
19핀 HDMI 커넥터 2개(A형)
20핀 DisplayPort 커넥터 2개
각 입력 채널에는 유효한 동기화가 감지되면 녹색으로 바뀌는 LED가 포함되어 있습니다.

HDMI 사양

1.4a용 HDMI 사양
지원 형식:
- 최대 2,560x1,600@60 및 3,840x1,200@60(30비트) 형식
- 4K/UHD 지원됨:
  - 3,840x2,160/23.98/24/25/29.97/30 입력, 1x HDMI, 2x HDMI(L 및 R 절반) 또는 4x HDMI(사분면) 사용
  - 3,840x2,160/50/59.94/60 입력, 2x HDMI(L 및 R 절반) 또는 4x HDMI(사분면) 사용
  - 4,096x2,160/23.98/24/25/29.97/30 입력, 1x HDMI, 2x HDMI(L 및 R 절반) 또는 4x HDMI(사분면) 사용
  - 4,096x2,160/50/59.94/60 입력, 2x HDMI(L 및 R 절반) 또는 4x HDMI(사분면) 사용
EDID 버전 1.3 호환
HDCP 버전 1.4와 호환

DisplayPort 사양

1.1a에 따른 DisplayPort 사양
지원 형식:
- 최대 2,560x1,600@60 및 3,840x1,200@60(30비트) 형식
- 4K/UHD 지원됨:
  - 3,840x2,160/23.98/24/25/29.97/30, 1x DP, 2x DP(L 및 R 절반) 또는 4x DP(사분면) 사용
  - 3,840x2,160/50/59.94/60, 2x DP(L 및 R 절반) 또는 4x DP(사분면) 사용
  - 4,096 × 2,160/23.98/24/25/29.97/30, 2x DP(L 및 R 절반) 또는 4x DP(사분면) 사용
  - 4,096x2,160/50/59.94/60, 2x DP(L 및 R 절반) 또는 4x DP(사분면) 사용
EDID 버전 1.3 호환
HDCP 버전 1.3과 호환

HDMI: HDMI(High-Definition Multimedia Interface)는 비압축 비디오 데이터 및 압축/비압축 디지털 오디오 데이터를 HDMI 호환 장치인 소스 장치에서 호환 가능한 컴퓨터 모니터, 비디오 프로젝터, 디지털 텔레비전 또는 디지털 오디오 장치로 전송하기 위한 컴팩트 오디오/비디오 인터페이스입니다. HDMI는 기존 아날로그 비디오 표준을 디지털 방식으로 대체합니다.

DisplayPort: Digital display interface developed by the Video Electronics Standards Association (VESA). This interface is primarily used to connect a video source to a display device such as a computer monitor, though it can also be used to transmit audio, USB, and other forms of data.
