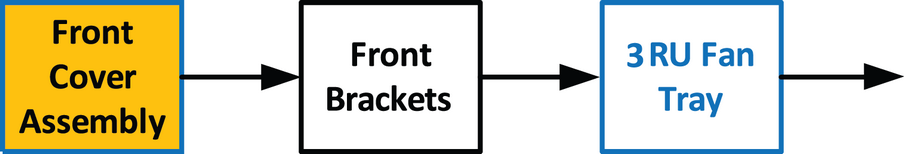

흐름도

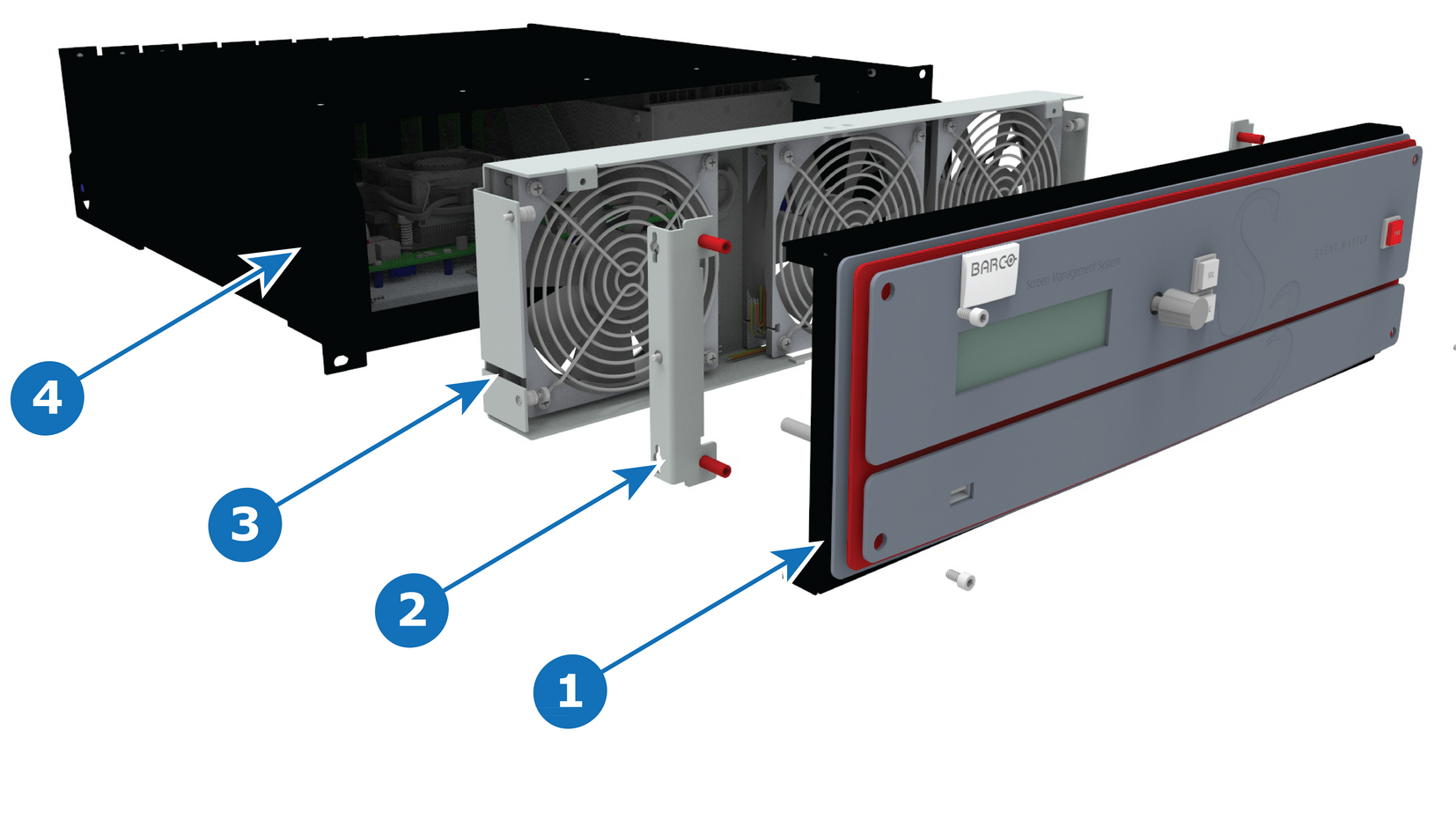

개요

필수 도구

HEX 0.05" 7.05" 스크루드라이버 1개(Barco에서 오리지널 패키지로 제공).

전면 덮개 어셈블리 제거 방법

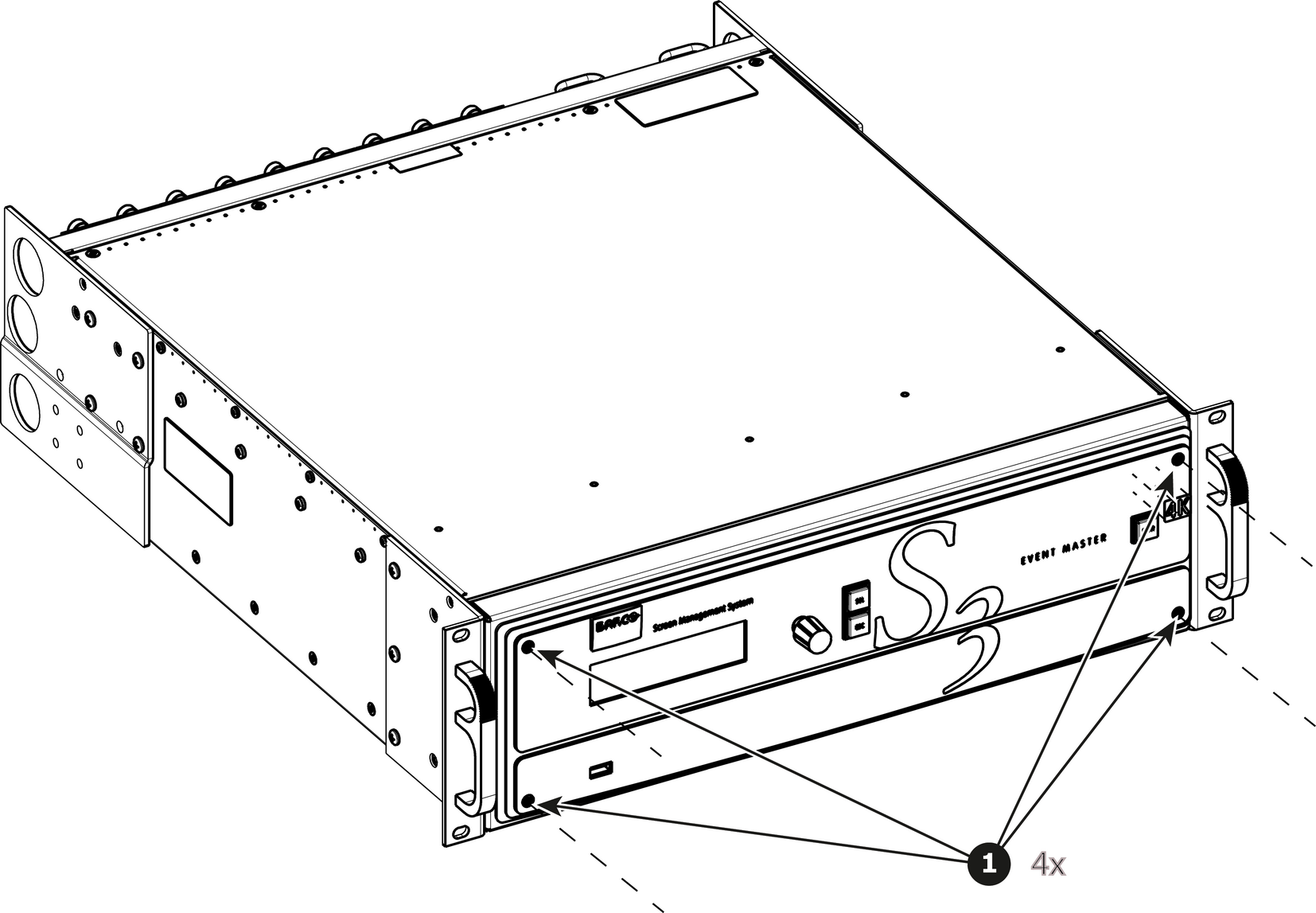

1. 육각 드라이버를 사용하여 앞면 덮개를 뒤에 있는 브래킷에 부착하는 나사 4개(Hex 6-32x.25)를 제거합니다.



   참고: 스탠드오프는 판금의 구멍을 통과하여 전면 엔클로저를 올바르게 정렬합니다.



2. 전면 덮개를 당겨서 장치 전면에 평평하게 놓으십시오.

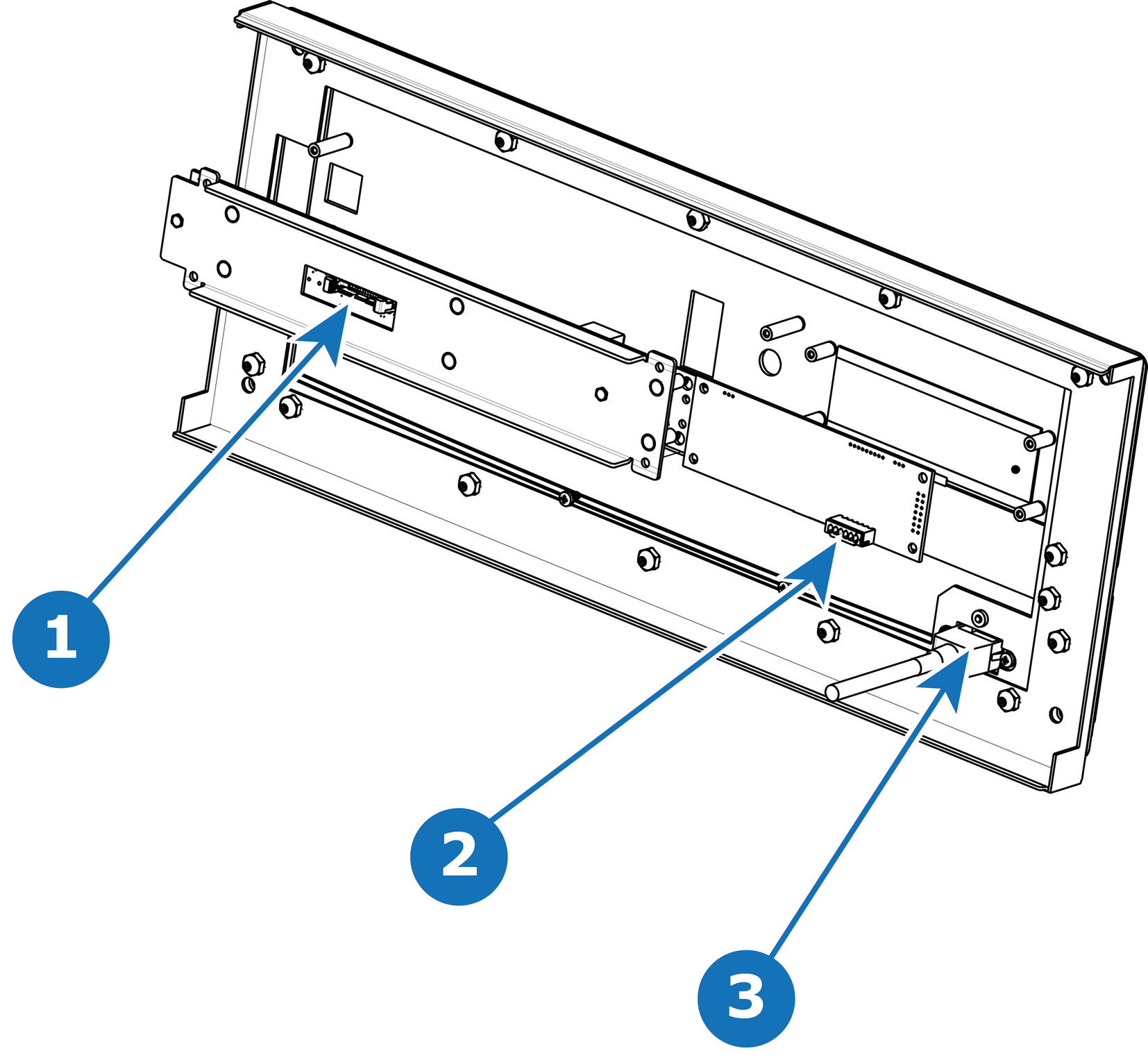

   이 시점에도 전면 덮개를 장치에 연결하는 케이블이 3개 남아 있습니다.



3. 커넥터에서 걸쇠를 당겨 분리하고 평평한 전면 패널을 가볍게 당겨 분리합니다.
4. 관련 절차(VFD, USB 및 전면 패널 커넥터) 에 설명된 대로 케이블을 분리합니다.

전면 덮개 어셈블리 설치 방법

전면 덮개 어셈블리를 설치하려면 동일 절차를 역순으로 수행하십시오.
