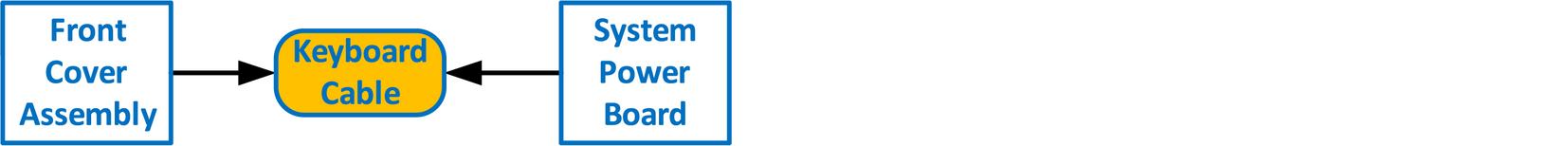

흐름도

참고: 플랫 리본 키보드 케이블은 전면 패널 보드를 시스템-전원 보드에 연결합니다. 이 절차에서는 케이블을 양쪽에서 제거하는 방법에 대한 지침을 디룹니다.

우려되는 부분

필수 도구

• Phillips 스크루드라이버 #2 1개
• 육각 스크루 드라이버

키보드 케이블 제거 방법

1. 다른 절차에 설명된 단계에 따라 전면 덮개 어셈블리, 전면 브래킷, EMI 필터*, 3RU 팬 트레이 및 1RU 팬 트레이를 분리합니다. 키보드 케이블이 전면 패널 보드에서 분리되었는지 확인합니다.



   참고: EMI 필터는 더 이상 필요하지 않으며 제거할 수 있습니다. EMI 필터를 제자리에 두면 정비가 필요합니다. “E2 유지 관리 작업”을 참조하십시오.
2. 장치에서 전원 공급 장치를 분리합니다.
3. 장치를 거꾸로 뒤집고 다른 절차에 설명된 단계에 따라 하단 패널과 CPU 모듈을 시스템-전원 보드에서 분리합니다.
4. 시스템-전원 보드에 연결된 USB, VFD, 3RU 및 1RU 케이블을 분리합니다.
5. 시스템-전원 보드를 스탠드오프에 연결하는 나사를 제거합니다.
6. 시스템-전원 보드를 스탠드오프에서 들어올려 뒤집습니다. 단, 너무 많이 펴지 마십시오.

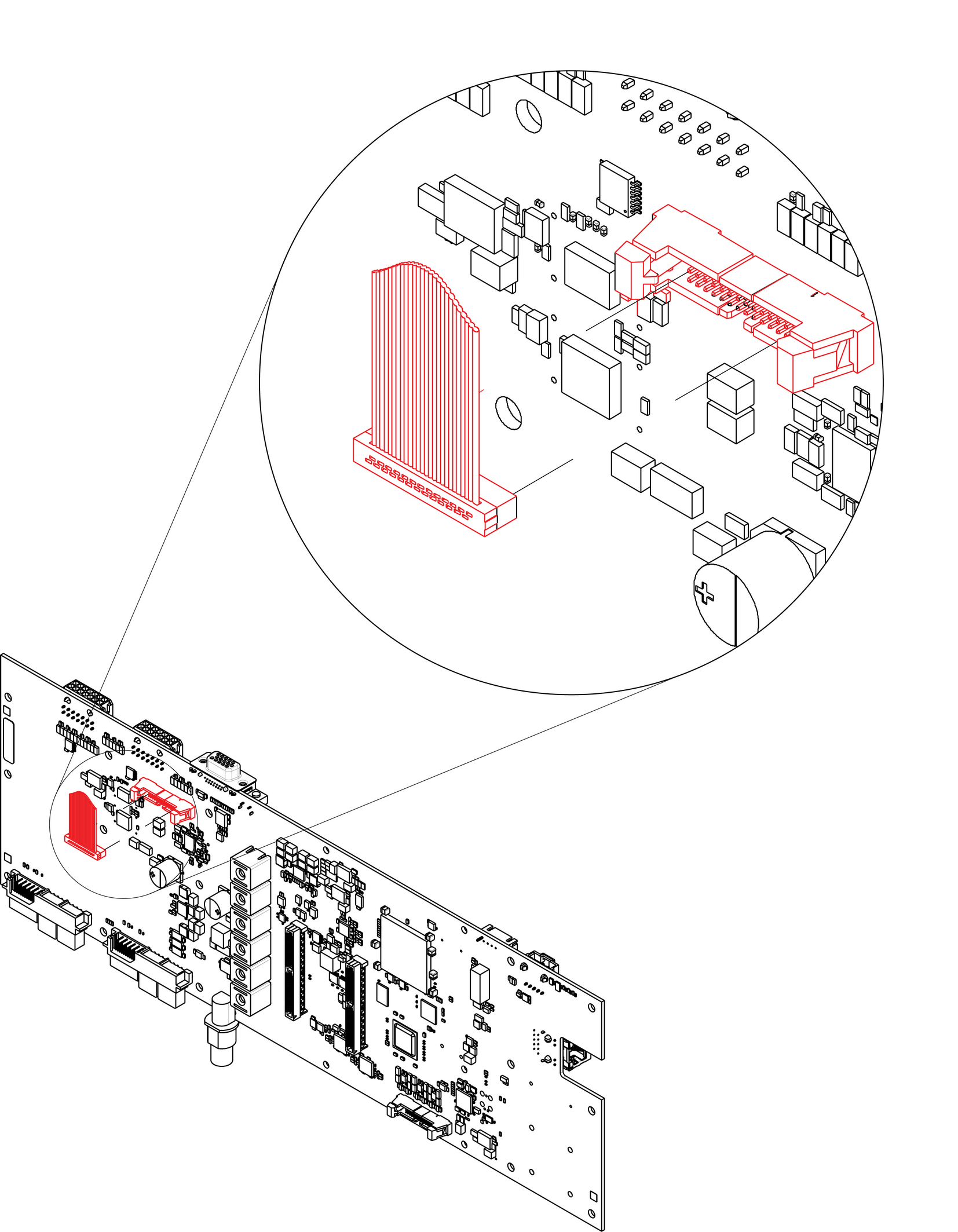

7. 키보드 커넥터를 찾아 걸쇠를 밖으로 밀어 케이블을 분리합니다.





   참고: Gen 1 시스템 카드만 표시되지만 이 연결은 Gen 2 시스템 카드에서도 동일합니다.
8. 장치에서 케이블을 조심스럽게 분리합니다.

키보드 케이블 설치 방법

키보드 케이블을 설치하려면 동일 절차를 역순으로 수행하십시오.

참고: 케이블이 잘못 삽입되지 않도록 커넥터에 키가 있습니다.
