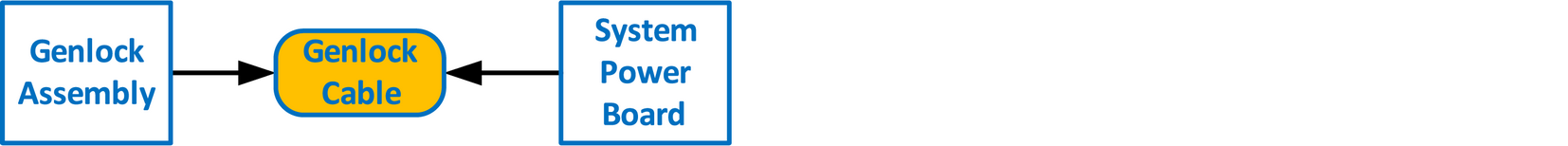

흐름도

참고: 플랫 리본 젠록 케이블은 젠록 어셈블리를 시스템-전원 보드에 연결합니다. 이 절차에서는 케이블을 양쪽에서 제거하는 방법에 대한 지침을 디룹니다.

참고: 케이블이 느슨해지지 않도록 걸쇠가 완전히 맞물려 있는지 확인하십시오.

우려되는 부분

필수 도구

• Phillips 스크루드라이버 #2 1개
• 육각 스크루 드라이버

젠록 케이블 제거 방법

1. 젠록 어셈블리를 분리하고 보드에서 젠록 케이블을 분리합니다. 이전 섹션에 제공된 지침을 따르십시오.
2. 장치를 거꾸로 뒤집고 다른 절차에 설명된 단계에 따라 하단 패널과 CPU 모듈을 시스템-전원 보드에서 분리합니다.
3. 시스템-전원 보드에 연결된 USB, VFD, 3RU 및 1RU 케이블을 분리합니다.
4. 시스템-전원 보드를 스탠드오프에 연결하는 나사를 제거합니다.
5. 시스템-전원 보드를 스탠드오프에서 들어올려 뒤집습니다. 단, 너무 많이 펴지 마십시오.

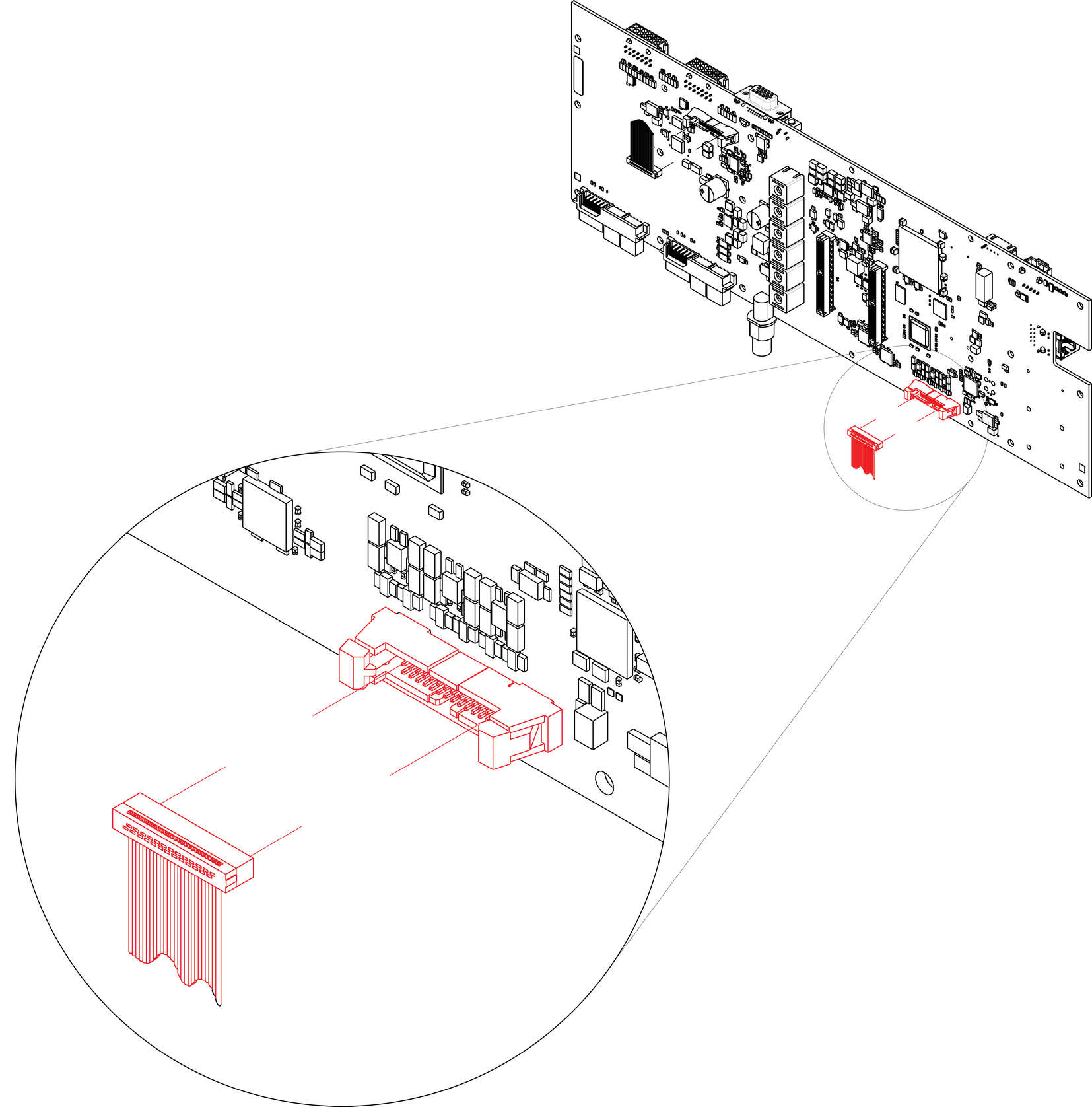

6. 시스템 전원 보드에 꽂혀 있는 젠록 케이블 옆면을 분리합니다.





   참고: Gen 1 시스템 카드만 표시되지만 이 연결은 Gen 2 시스템 카드에서도 동일합니다.
7. 장치에서 케이블을 분리합니다.

젠록 케이블 설치 방법

젠록 케이블을 설치하려면 동일 절차를 역순으로 수행하십시오.

참고: 케이블이 잘못 삽입되지 않도록 커넥터에 키가 있습니다.

참고: 케이블이 느슨해지지 않도록 걸쇠가 완전히 맞물려 있는지 확인하십시오.
