15.20 전면 랙 기어

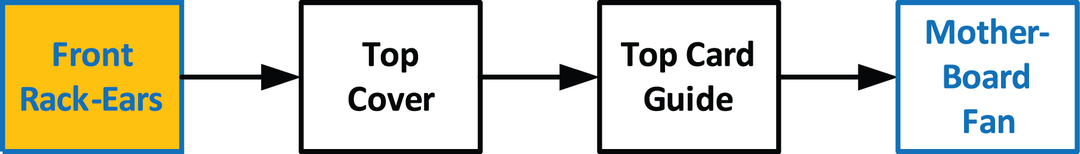

흐름도
이미지 15–45
우려되는 부분
전면 랙 기어 S3
필수 도구

Phillips 스크루드라이버 #2 1개

측면 랙 이어 제거 방법

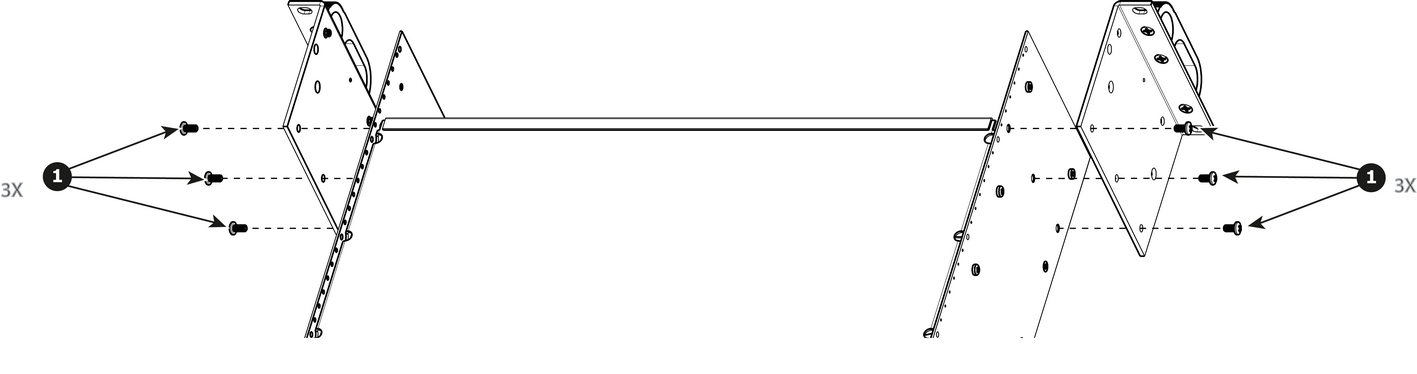

  1. 랙 이어를 섀시 측면에 고정하는 팬 헤드 나사 6개(양쪽에 3개)를 풀었다가 제거합니다.

    이미지 15–46

  2. 섀시에서 랙 이어를 분리합니다.

    참고: 이 단계 전에 전면 및 전면 브래킷을 제거하지 않은 경우 전면 랙 이어를 분리하면 이러한 요소 전체가 섀시에서 자동으로 분리됩니다. 전면 브래킷은 섀시가 아닌 전면 랙 이어에 고정되어 있습니다.
측면 랙-이어 설치 방법

측면 랙-이어를 설치하려면 동일한 절차를 역순으로 수행하십시오.
